Monter l'ouvre-fenêtre
11.9

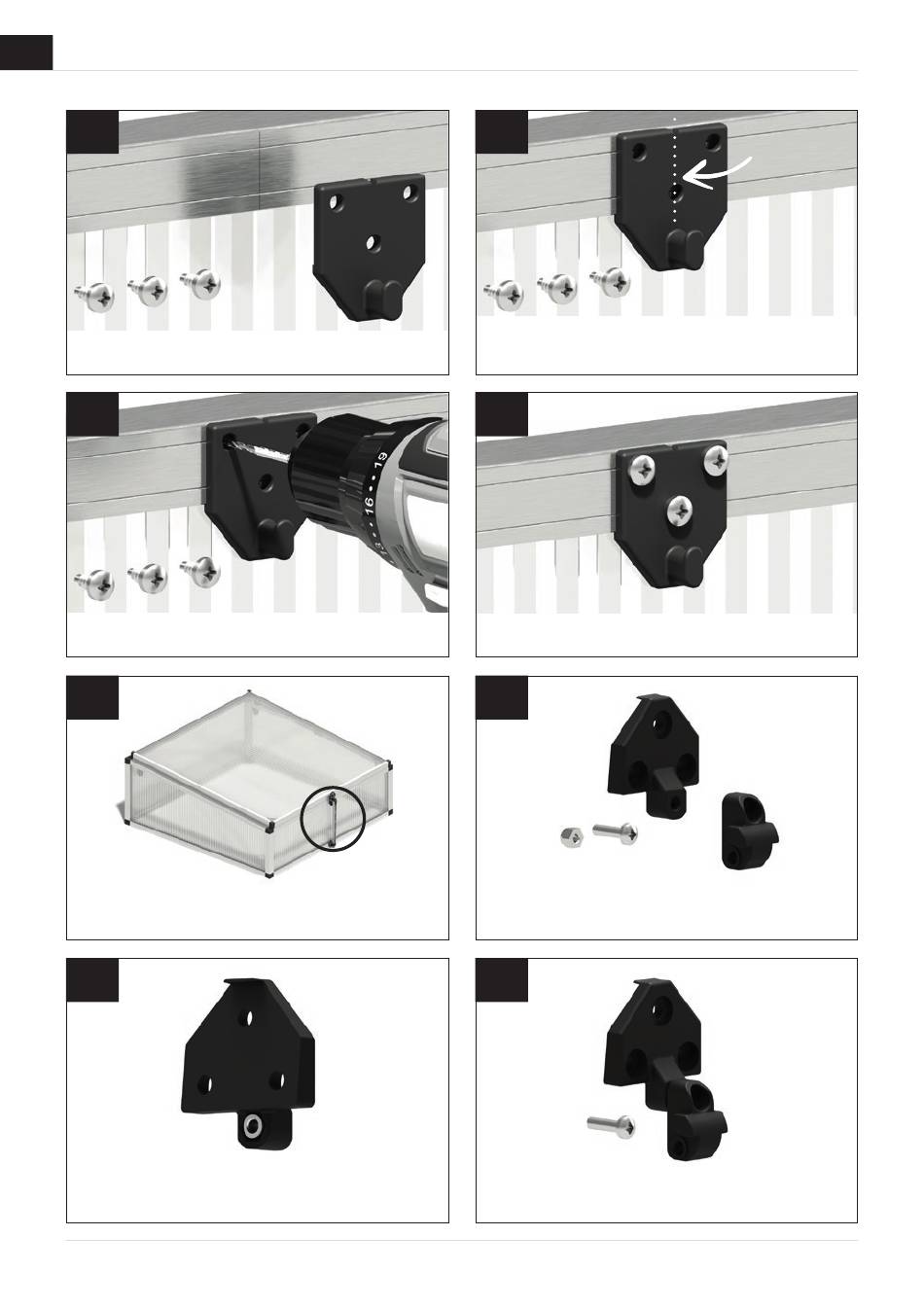

Prenez la fixation (pièce n° G2301) et de trois vis à tôle auto-per-
ceuses 4,8x13 mm�
11.11
Bien que des vis autoperceuses soient utilisées, nous recomman-
dons de prépercer les trous avec un foret de 3,5 mm�
11.13
L'étape suivante consiste à assembler l'ouvre-fenêtre et à le mon-
ter sur le battant de la fenêtre�
11.15
Insérez l'écrou autobloquant M4 dans l'évidement prévu dans la
charnière du support� L'anneau bleu de l'écrou est tourné vers
l'arrière�
38
11.10
Positionnez la fixation exactement au centre du repère apposé�
Veillez à ce que la rainure en V de la fixation soit directement
orientée vers le repère�
11.12
Vissez la fixation avec les trois vis à tôle autoperceuses 4,8x13
mm�
11.14
Prenez la charnière du support (pièce G2305), la charnière du con-
necteur du support (pièce G2306), ainsi qu'une vis M4x16 mm et
un écrou autobloquant M4�
11.16
Prenez la charnière du connecteur et placez-la à l'avant de la
charnière de la potence�
