1.7
Connecteurs
1.7.1
Connecteurs arrières
1
11
1.

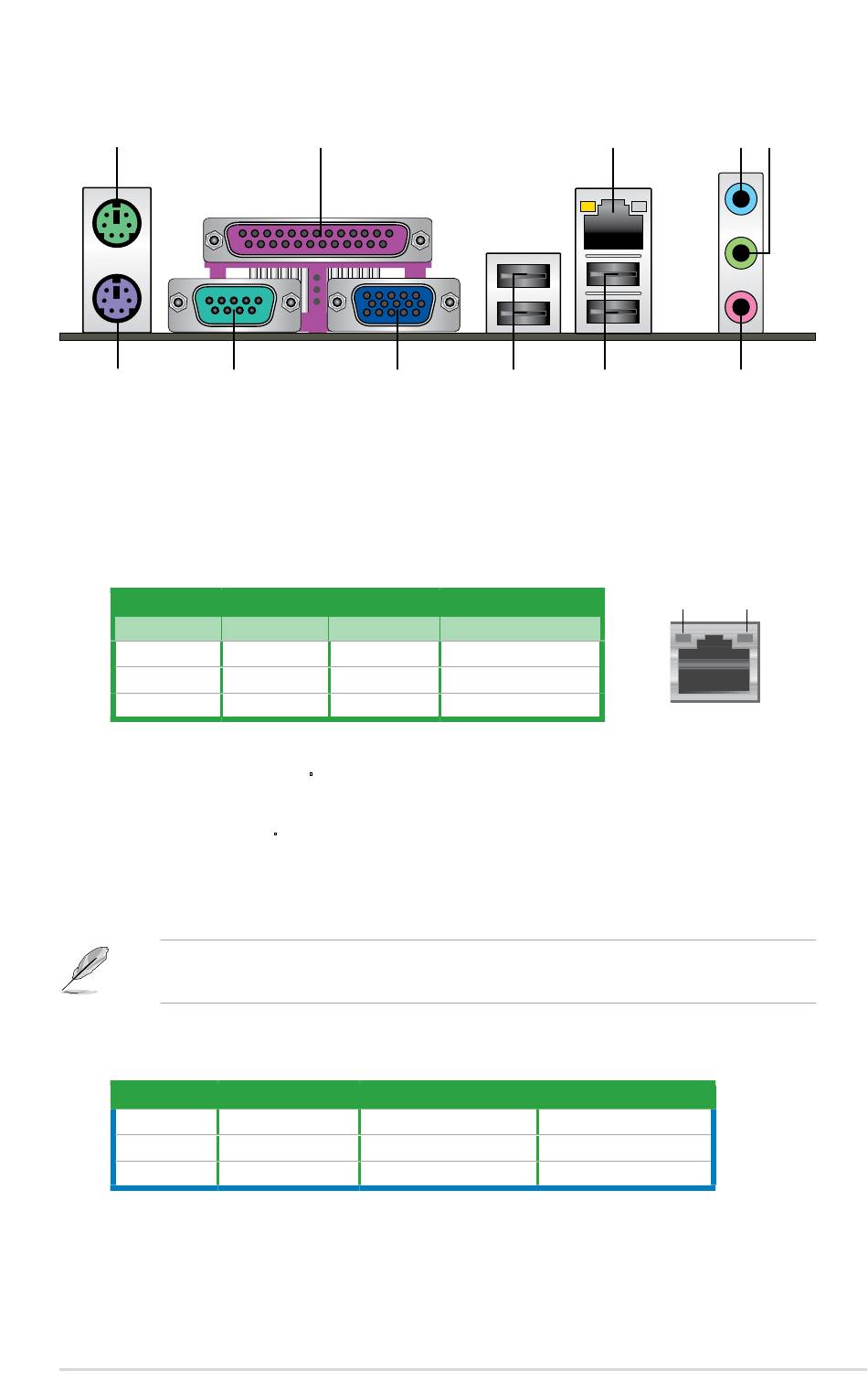

Port souris PS/2 (vert). Ce port accueille une souris PS/2.
2.
Port parallèle. Ce port 25 broches sert à être relié à une imprimante parallèle, à un
scanner ou à d'autres périphériques parallèles.
3.
Port LAN (RJ-45). Ce port permet une connexion Gigabit à un réseau local LAN (Local
Area Network) via un hub réseau.
LED ACT/LIEN
Statut
ETEINTE
ORANGE
CLIGNOTANT
4.
Port Line In (bleu clair). Ce port est dédié à un lecteur de cassette, de CD, de DVD
ou d'autres sources audio.
5.
Port Line Out (vert). Ce port est dédié à un casque ou un haut parleur. En configuration
4 ou 6 canaux, la fonction de ce port devient Front Speaker Out.
6.
Port Microphone (rose). Ce port sert à accueillir un microphone.
Reportez-vous au tableau de configuration audio pour une description de la fonction des
ports audio en configuration 2,4,ou 6 canaux.
Configurations audio 2, 4, ou 6 canaux
Port
Bleu clair
Vert
Rose
ASUS AT3GC-I
2
10
LED VITESSE
Description
Statut
Pas de lien
ETEINTE
Relié
ORANGE
Data activity
VERTE
Casque - 2 canaux
4 canaux
Line In
Rear Speaker Out
Line Out
Front Speaker Out
Mic In
Mic In
9
8
Description
Connexion 10 Mbps
Connexion 100 Mbps
Connexion 1 Gbps
6 canaux
Rear Speaker Out
Front Speaker Out
Bass/Center
3
4 5
7
6
LED
LED ACT/
VITESSE
LIEN
LAN port
1-7
