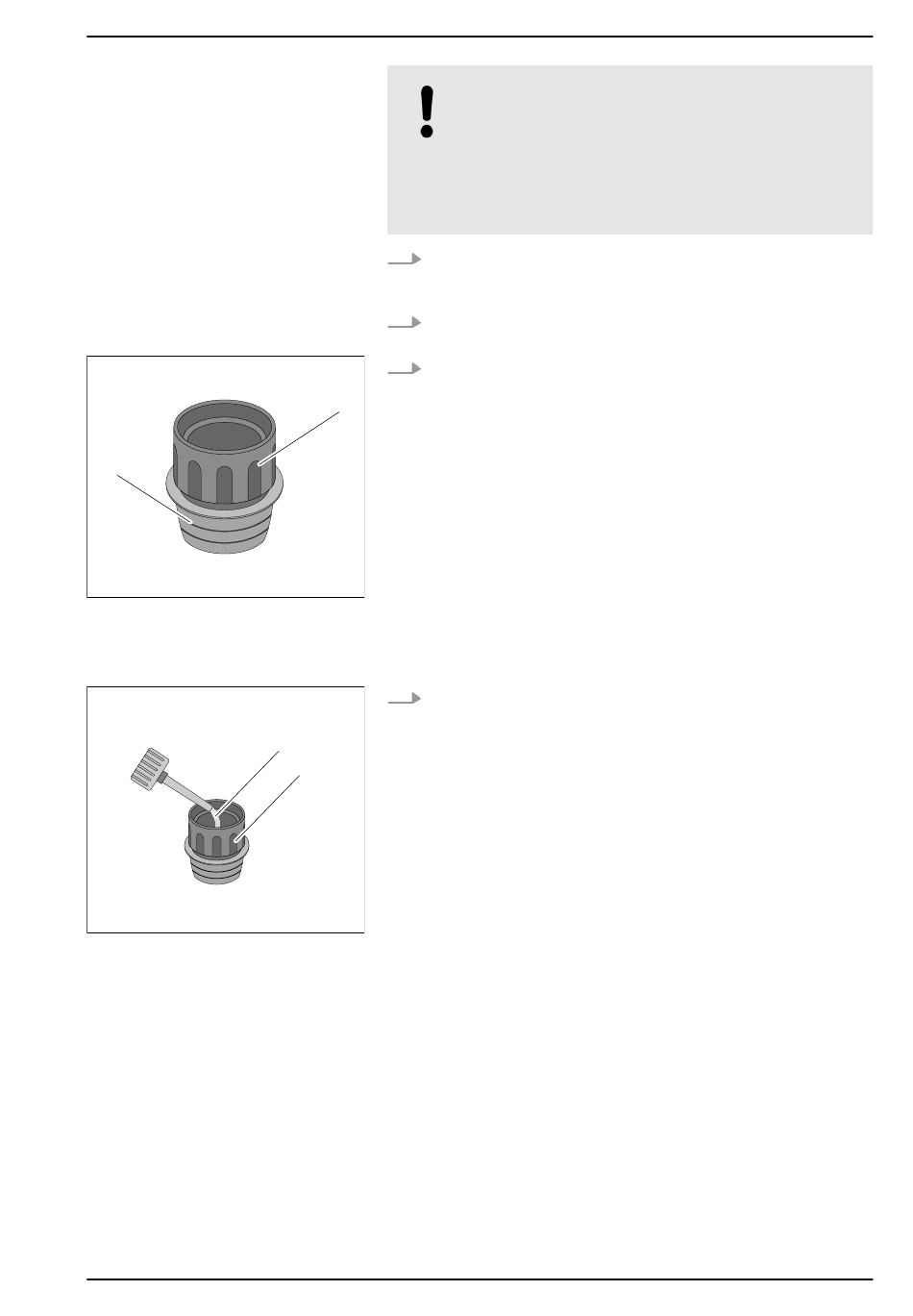

Fig. 6 : Capuchon de la sonde (1)
avec capuchon de protection de la
sonde (2)
Fig. 7 : Capuchon de la sonde (4)
avec électrolyte (3)
Montage et installation électriques et hydrauliques des postes de mesure
1.
Enlever le capuchon de fermeture rouge et couper l'extrémité
supérieure du bec verseur du flacon d'électrolyte avec un
couteau.
2.
Dévisser de la tige de sonde le capuchon de la sonde (1)
avec le capuchon de protection de la sonde (2).
3.
Poser le capuchon de la sonde avec le capuchon de protec‐
tion de la sonde emboîté sur une surface de travail.
1
ð Le capuchon de protection de la sonde assure l'étan‐
A0107
4.
Remplir à ras bord le capuchon de la sonde (4) avec de
l'électrolyte (3), si possible sans bulles.
3
4
A0108
REMARQUE !
Effectuer les travaux suivants au-dessus d'un
évier.
Refermer soigneusement le flacon d'électrolyte
après utilisation. Les flacons d'électrolyte ouverts
peuvent considérablement restreindre la durée de
conservation de l'électrolyte.
chéité du capuchon de la sonde vers le bas.
31
