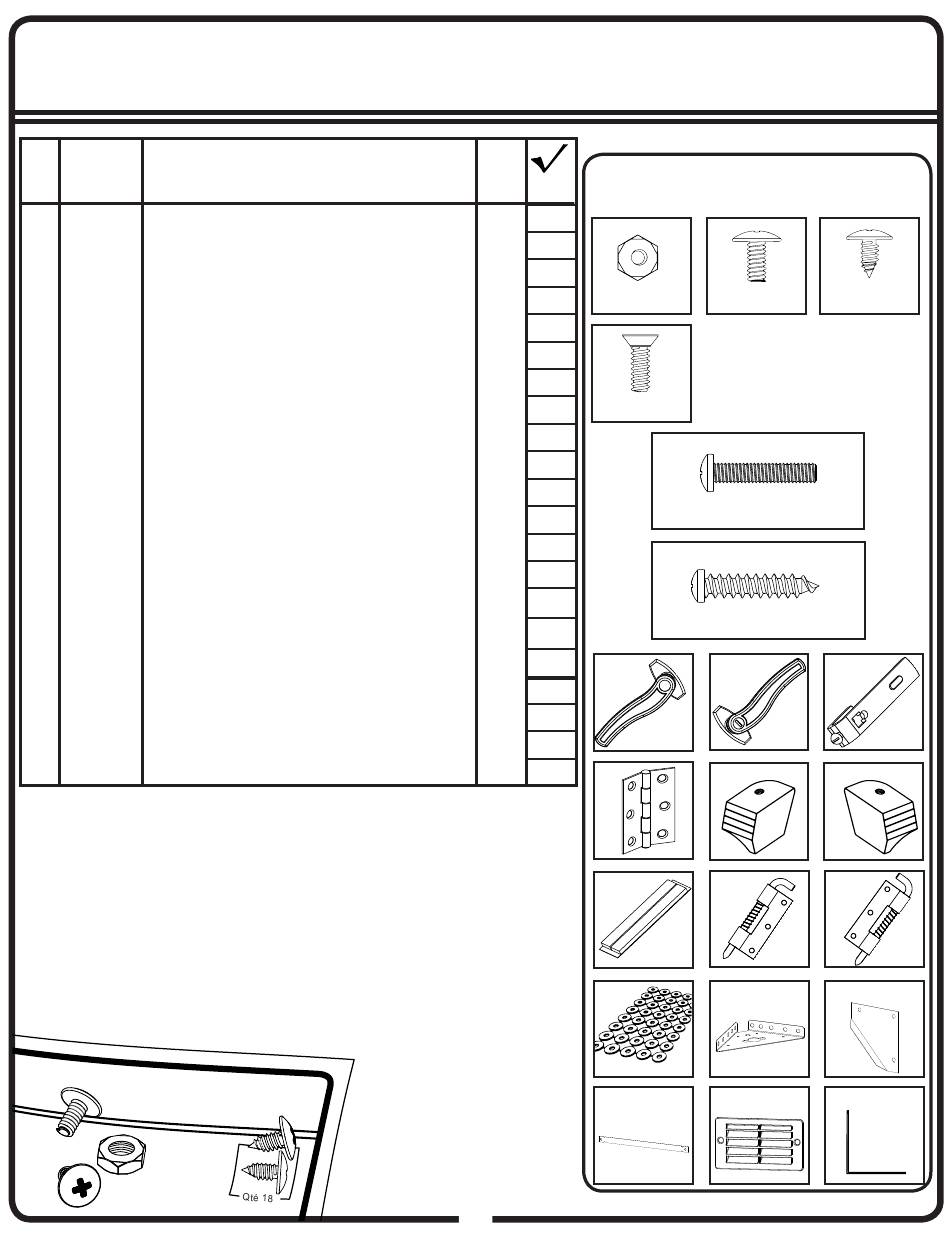

LISTE DE LA VISSERIE...
Rep. Réf.
Description
pièce
de la pièce
1
65103
Écrou hexagonal (8-32)
2
65923
Petit boulon (8-32 x 3/8) (10 mm)
3
65004
Petite vis (8AB x 5/16) (8 mm)
4
66783
Boulon à tête plate (#8-32 X 1/2) (13 mm)
5
65958
Boulon long (#8-32 x 7/8) (22 mm)
6
66692
Vis autotaraudeuse (#10ABx1) (25 mm)
7
66810
Poignée gauche
8
66809
Poignée verrouillable droite
9
66054
Loquet
10 66609
Charnière
11 66183L
Embout de garniture de toit gauche
12 66183R
Embout de garniture de toit droit
13 67236
Tampons adhésifs (2 par feuille)
14 66684
Verrou à ressort supérieur
15 66808
Verrou à ressort inférieur
16 66646
Plaque de rondelles
17 8397
Cornières
18 6481
Gousset
Gousset Sangle
19 11264
20 66847
Pignon d'évent
21 7916
Attache poutre de toit
Différents types de visserie sont
utilisés durant l'assemblage.
À chaque étape, les abréviations
ci-dessous sont utilisées dans
les illustrations pour indiquer
quel type de visserie utiliser.
Qté
272
Les éléments de visserie
utilisés à chaque étape sont
représentés en taille réelle en
haut de chaque page. En cas
de doute sur le type de visserie
à utiliser, les placer sur l'image
et utiliser celui qui correspond.
B -
Boulon
S -
Vis
FB -
Boulon à tête plate
LNB - Boulon long
TS -
Vis autotaraudeuse
7
Éléments de visserie
OK
par n° de repère
79
1
47
24
Hex.11/32
12
4
FB
2
1
1
Phillips n°2
1
5
4
2
2
1
6
1
1
6
4
7
2
2
2
2
10
13
16
19
FR-07GS
2
3
B
Phillips n°2
Phillips n°2
LNB
Phillips n°2
TS
Phillips n°2
8
9
11
12
14
15
17
18
20
21
S
