Étape 13:
Nécessaire pour cette page :
S
(QTÉ: 6)
1

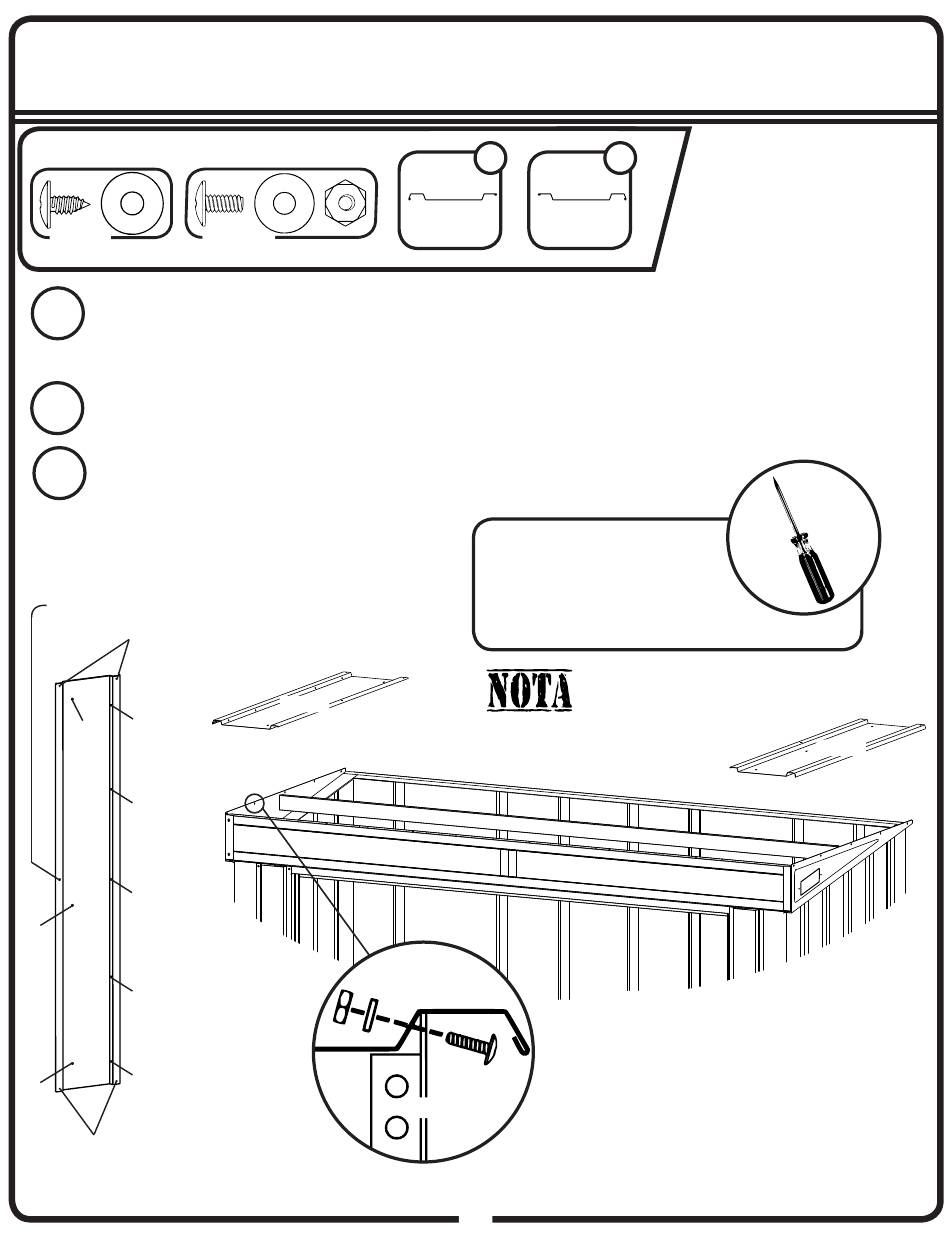

En travaillant sur un (1) panneau à la fois, attacher le panneau de
toit droit à la traverse assemblée en plaçant une (1) vis dans le trou
1 (sur le schéma ci-dessous). Avec précaution, retirer la garniture de
bordure du pignon une fois que le panneau est en place.
2
Attacher le panneau au pignon avec des boulons dans les trous 2, 3,
4, 5 et 6. Poser les boulons dans l'ordre.
3
Attacher le panneau à la poutre de toit et à la cornière arrière en
plaçant une (1) vis dans les trous 7 et 8. Répéter l'opération pour
l'autre panneau de bout.
ATTACHER AU PANNEAU SUIVANT
LAISSER CES TROUS OUVERTS
2
1
3
4
7
5
6
8
LAISSER CES TROUS OUVERTS
Assemblage du toit
B
(QTÉ: 10)
10840
Écrou
Rondelle
1
80083
10840
Panneau de
Panneau de
toit gauche
toit droit
Un poinçon peut être utilisé
pour faciliter l'alignement des
trous qui ne sont que légèrement
décalés. Veiller à ne pas plier ou ni
déformer le métal et à toujours utiliser
l'outillage avec prudence.
Travailler sur un (1) panneau à la fois.
Veiller à achever un panneau avant
de passer au suivant.
Boulon
PIGNON
32
1
AVANT
FR-32GS
80083
