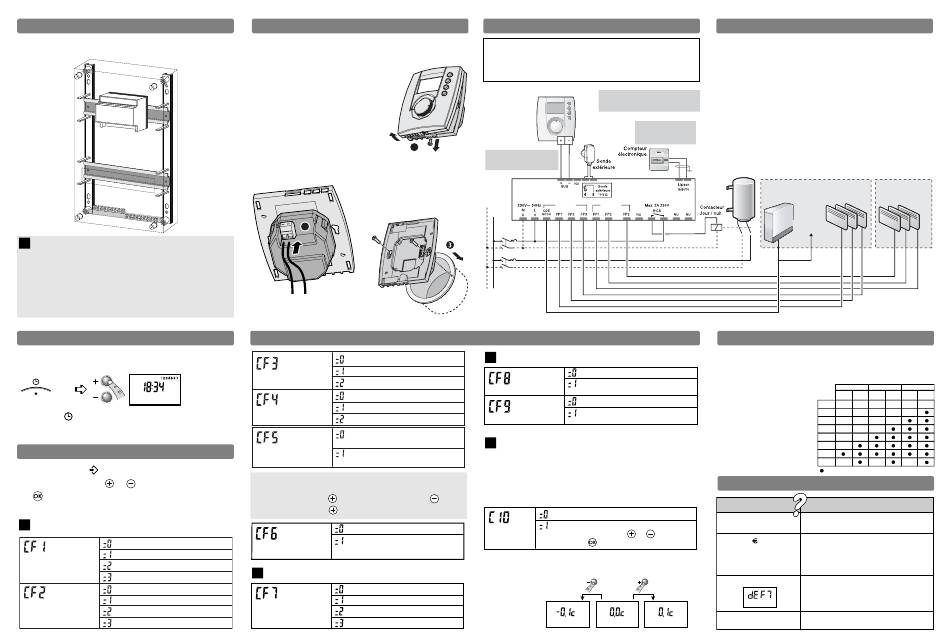

DELTA DORE PACK LABEL Accumulateur Guide D'installation

Fixation du boîtier modulaire
Le boîtier technique 8 modules se monte sur un rail DIN
symétrique dans une armoire ou un coffret électrique
Cablage
Tout en respectant les exigences de la NFC 15100,
l'ensemble de l'installation de chauffage électrique
comportant le Pack Label et les appareils de chauffage
raccordés à celui ci (Radiateurs à accumulations,
Convecteurs,....) doivent être protégés par le même
dispositif de protection différentiel-résiduel DDR dédié au
chauffage électrique.
Mise à l'heure
Le réglage se fait au pas de 1 minute,
chaque passage à 0h00 vous permet de changer de jour.
Mettre le
Appui bref : + ou - 1 minute par appui.
bouton sur
Appui maintenu : réglage rapide.
(minutes puis heures)
Configuration
Mettre le bouton sur .
Appuyez sur les touches ou pour modifier,
sur pour passer au choix suivant.
Le tableau ci-contre résume les différents réglages possibles.
Le PACK LABEL
Economie (Confort -3,5˚C)
Modérato (Confort -2˚C) par défaut
Choix du mode de fonc-
Médio (Confort -1˚C)
tionnement en réduction
tarifaire en zone 1
Confort (pas de réduction tarifaire)
Economie (Confort -3,5˚C)
Modérato (Confort -2˚C) par défaut
Choix du mode de fonc-
Médio (Confort -1˚C)
tionnement en réduction
tarifaire en zone 2
Confort (pas de réduction tarifaire)
Fixation du boîtier d'ambiance
Le boîtier d'ambiance doît être installé à environ 1,5 m de
hauteur, à portée de main, pour effectuer les opérations.
Afin de fixer l'appareil sur le mur, il
est nécessaire de le séparer de son
socle.
Pour cela, desserrez la vis de
verrouillage comme indiqué ci-contre.
Ainsi séparé du boîtier, le socle peut
1
être raccordé au bus, puis fixé sur
une boîte d'encastrement (entraxe 60 mm).
2
Configuration
Economie (Confort -3,5˚C) par défaut
Modérato (Confort -2˚C)
Ordre fil pilote envoyé en
mode Economie en zone 1
Médio (Confort -1˚C)
Economie (Confort -3,5˚C) par défaut
Modérato (Confort -2˚C)
Ordre fil pilote envoyé en
mode Economie en zone 2
Médio (Confort -1˚C)
modification de la programmation
horaire possible (par défaut)
Verrouillage de la
modification de la programmation
programmation
horaire impossible
Attention : pour modifier ce réglage (blocage de la program-
mation), vous devez appuyer sur les touches suivantes :
- 5 fois sur la touche , puis 3 fois sur la touche
5 fois sur la touche
Pas d'accès à ce réglage (par défaut)
Accès autorisé
Accès à la modification
du prix du kWh
En cas d'option TYWATT 500 (Ref. : 6110014)
Pas de TYWATT 500 (par défaut)
1 T.I. (Chauffage)
Nombre de T.I.
2 T.I. (Chauffage + ECS)
3 T.I. (Triphasé)
Raccordement
Par souci de clarté, les schémas réalisés sont à retenir dans leur principe.
N'y figurent pas les protections et autres accessoires exigés par les normes.
La norme UTE C15-100 et les règles de l'art doivent être respectées.
Il est nécessaire que les appareils connectés ou environnants ne créent pas de
perturbations trop fortes (directives CEE 89/336).
Boîtier
respectez le cablage spécifié en page 3
(Attention à respecter les polarités).
d'ambiance
Pour le bus, utilisez du câble
1 ou 2 paires 8/10e
de type SYT + (lg. max. 30 m).
(option)
N
ZONE 1 ZONE 2
100mA max. 100mA max.
L
FP : Fil Pilote
NU : non utilisé
En cas d'option TYPHONE 500 (Ref. : 6201029)
Pas de code d'accès (par défaut)
Code d'accès
Code d'accès
Français (par défaut)
Anglais
Choix de la langue
Correction de la mesure de température
S'il existe un écart entre la température constatée
(thermomètre) et la température mesurée et affichée par
l'appareil, la fonction C10 permet d'agir sur la mesure de la
sonde de façon à compenser cet écart (de -4°C à +3,9°C par
pas de 0,1°C).
, puis
Pas d'accès à la correction
Accès à la correction
Correction
Appuyez sur les touches
de la mesure
Validez par .
de température
Exemple : Si la température affichée par l'appareil est de
19°C et que la température constatée est de 20°C,
réglez +1°C.
Le délestage
Il permet de réduire la puissance souscrite de l'abonnement,
tout en évitant des disjonctions sur des appels importants de
consommation. Il intervient dès que la puissance totale appe-
lée tente de dépasser la valeur souscrite.
Le délestage est de type cascadocyclique
tée seulement si le dépassement le nécessite.
ATTENTION :
Dans le cas d'une installation en triphasé, vous devez
associer :
- à la sortie FP1, les convecteurs alimentés par la phase 1,
Câble téléphonique 6/10e
avec un fil de continuité qui
- à la sortie FP2, les convecteurs alimentés par la phase 2,
doit être obligatoirement
relié à la terre.
- à la sortie FP3, les convecteurs alimentés par la phase 3.
L'ordre d'arrêt sera envoyé aux convecteurs dont la phase
I1
est en dépassement.
I2
ZONE 1
GP 540
Accumulateur
Vers autres
accumulateurs
Borne Del
Programmation tarifaire (en option tempo)
La programmation tarifaire permet d'adopter une température
moindre (réduit tarifaire) pendant les périodes où le coût de
l'électricité est le moins avantageux (ex.: Heures Pleines, jour
Rouge).
Le compteur électronique
informe le PACK LABEL de
la tarification en cours avec
la liaison téléinfo.
Tableau de diagnostic
Problème
Rien n'apparaît sur l'écran Il n'y a pas d'alimentation.
du boîtier d'ambiance. Vérifiez votre disjoncteur.
ou pour modifier.
Un réduit tarifaire interrompt
L'indication apparaît.
le fonctionnement automatique.
Le mode de fonctionnement en réduit tarifaire
est modifiable (§ Programmation tarifaire).
Les dérogations sont autorisées.
Défaut de communication avec
L'appareil
le compteur électronique.
affiche :
Vérifiez la liaison avec le compteur
ou contactez votre installateur.
Il y a eu une coupure secteur prolongée.
L'écran clignote.
Remettez votre appareil à l'heure.
®
. L'ECS est déles-
ZONE 2
Convecteurs, Rayonnants, Convecteurs, Rayonnants,
Radiateurs Radiateurs
Jour BLEU Jour BLANC Jour ROUGE
Heures Heures Heures Heures Heures Heures
Creuses Pleines Creuses Pleines Creuses Pleines
CHAU 0
CHAU 1
CHAU 2
CHAU 3
CHAU 4
CHAU 5
CHAU 6
CHAU C
Période où l'abaissement tarifaire est actif.
Diagnostic / Solutions
