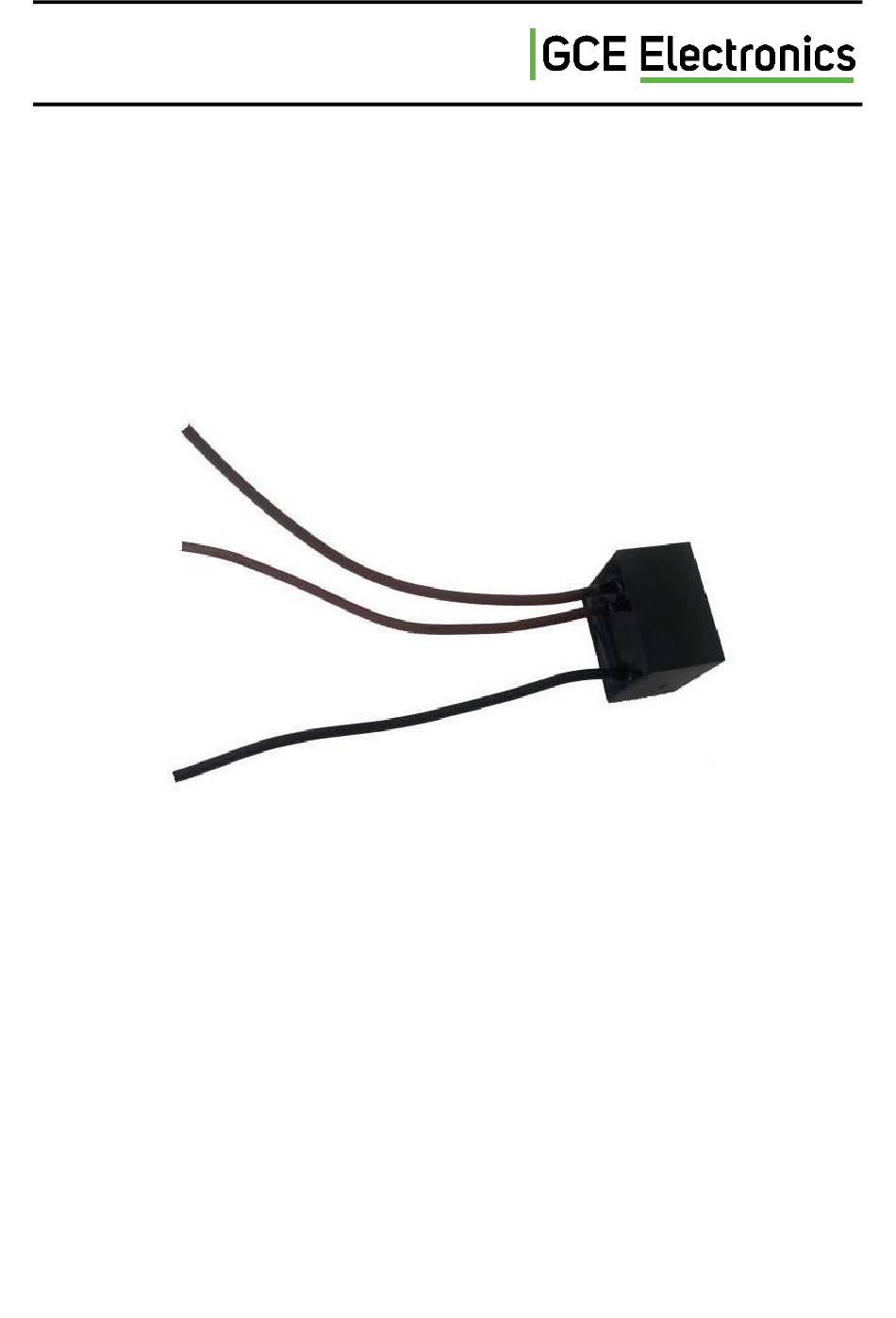

Mode d'emploi Module Fil Pilote V1.00
Mode d'emploi Module Fil
Pilote
Le module Fil Pilote permet de contrôler un appareil de chauffage muni d'une entrée fil pilote.
GCE Electronics
03/04/2018
1
Table des Matières
loading

Manuels Connexes pour GCE Electronics Fil Pilote

Sommaire des Matières pour GCE Electronics Fil Pilote

  • Page 1 Mode d’emploi Module Fil Pilote V1.00 Mode d’emploi Module Fil Pilote Le module Fil Pilote permet de contrôler un appareil de chauffage muni d’une entrée fil pilote. GCE Electronics 03/04/2018...

  • Page 2: Table Des Matières

    Mode d’emploi Module Fil Pilote V1.00 TABLE DES MATIERES Caractéristiques techniques ......................... 3 Informations relatives à la sécurité et précautions d’usage ..............4 Présentation du module Fil Pilote ......................6 Raccordement électrique ........................8 Contactez-nous ............................ 9 GCE Electronics 03/04/2018...

  • Page 3: Caractéristiques Techniques

     Dimensions (L x l x h) : 2 x 2 x 1.5 cm  3 Fils souples isolés de section 0.75mm²  Permet de générer 4 ordres de fil pilote (Confort, Eco, Hors-gel, Arrêt)  Courant maximum admissible : 100 mA ...

  • Page 4: Informations Relatives À La Sécurité Et Précautions D'usage

    électriques qui y sont reliés.  ENVIRONNEMENT Le module Fil Pilote doit être tenue éloigné de toute source de vibration, de chaleur intense, de zone humide, de zone présentant des risques de projection d’eau ou de zone présentant des risques d’explosion.

  • Page 5: Alimentation / Adaptateur Secteur

    Assurez-vous que l’ensemble des connexions ne permettent pas un contact accidentel avec un autre conducteur. Il est impératif que les câbles raccordés au module Fil Pilote ne soient ni tendus ni trop courts afin d’éviter toute traction qui pourrait détériorer, même partiellement, la qualité du contact ou des fils électriques.

  • Page 6: Présentation Du Module Fil Pilote

    Ce module ne peut être raccordé qu’a des dispositifs de chauffage équipés d’une entrée dé- diée fil pilote. Il ne doit en aucun cas être raccordé à un autre circuit que celui du fil pilote ni ali- menter directement un appareil de chauffage ou un circuit de puissance.
  • Page 7 Mode d’emploi Module Fil Pilote V1.00 Le signal du fil pilote est générée en fonction de la présence secteur sur les entrées du module :  Présence secteur sur les 2 entrées simultanément = Mode éco  Présence secteur sur l’entrée alternance positive = Arrêt ...

  • Page 8: Raccordement Électrique

    Mode d’emploi Module Fil Pilote V1.00 RACCORDEMENT ELECTRIQUE Nous recommandons l’utilisation d’un automate ou de 2 relais afin de générer 4 ordres de com- mande fil pilote. Ci-dessous un exemple de câblage du module Fil Pilote avec un automate IPX800 V3 : Fil pilote...

  • Page 9: Contactez-Nous

    Si vous avez besoin d’informations ou de renseignements supplémentaires  Enregistrez-vous sur le forum de GCE Electronics. Vous y trouverez un grand nombre de sujet sur les installations et applications possibles avec nos produits. Des utilisateurs avertis et des techniciens de GCE Electronics pourront éventuellement vous aider sur des sujets précis ou plus spécifiques.
