Mode d'emploi X440 Version 1.1
Mode d'emploi

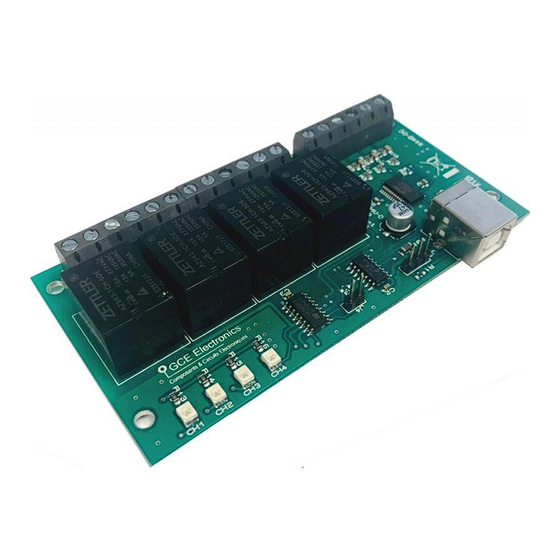

Carte USB X440
La carte USB X440 permet de piloter 4 contacts 230V/10A depuis une connexion USB. Elle possède
également 4 entrées qu'il est possible de programmer en tant qu'entrée analogique 0/10V ou bien
tout-ou-rien.
Compte tenu des évolutions régulières de nos produits, certaines fonctions peuvent avoir été modifiées.
Pour plus d'informations, contactez-nous : contact@gce-electronics.com.
GCE Electronics
29/09/2020
1
Table des Matières
loading

Manuels Connexes pour GCE Electronics X440

Sommaire des Matières pour GCE Electronics X440

  • Page 1 Mode d’emploi X440 Version 1.1 Mode d’emploi Carte USB X440 La carte USB X440 permet de piloter 4 contacts 230V/10A depuis une connexion USB. Elle possède également 4 entrées qu’il est possible de programmer en tant qu’entrée analogique 0/10V ou bien tout-ou-rien.

  • Page 2: Caracteristiques

    Mode d’emploi X440 Version 1.1 CARACTERISTIQUES  4 sorties relais 230V/10A avec bornier à vis (contacts NO et NF)  4 Entrées programmables en analogique 0/10V (10 bits) ou tout-ou-rien.  1 port USB qui permet la communication avec la carte ainsi que son alimentation ...

  • Page 4: Demarrage Rapide

    Procédure pour mettre rapidement la X440 en fonctionnement :  Poser la carte USB X440 sur une surface plane ou bien fixez là à son emplacement définitif en vous assurant qu’il n’y ait pas de surface conductrice en contact ou au voisinage proche des pistes du circuit électronique.

  • Page 5: Presentation

    Mode d’emploi X440 Version 1.1 PRESENTATION Connecteur USB Leds indicatrice d’état des relais Led de statut Bornier des entrées Bornier des sorties relais analogiques ou tout-ou-rien GCE Electronics 29/09/2020...

  • Page 6: Prerequis

    Mode d’emploi X440 Version 1.1 PREREQUIS - CABLAGE - MISE EN SERVICE – LISTE DES COMMANDES PREREQUIS Il est impératif de disposer d’un ordinateur ou tout autre équipement disposant d’un port USB et capable d’y envoyer des commandes. CABLAGE +5V IN1 IN2 IN3 IN4 GND Dans cet exemple de câblage, l’entrée IN1 est raccordée sur un interrupteur, son mode de...

  • Page 7: Mise En Service

    Mode d’emploi X440 Version 1.1 MISE EN SERVICE  Une fois la carte USB X440 raccordée à votre ordinateur, le driver FTDI devrait s’installer tout seul. Si ce n’est pas le cas, téléchargez et installez le : http://www.ftdichip.com/Drivers/VCP.htm http://www.ftdichip.com/Documents/InstallGuides.htm  Allez dans le gestionnaire des périphériques de Windows (ou tout autre gestionnaire en fonction du matériel sur lequel vous travaillez), puis trouvez le numéro du port COM corres-...

  • Page 8: Liste Des Commandes

    Mode d’emploi X440 Version 1.1 LISTE DES COMMANDES Les commandes sont envoyées en ASCII, en voici la liste et leur fonction : Commande N° de sortie On/Off Par exemple, pour passer la sortie n°2 à ON, la commande est « S21 »...
  • Page 9 Mode d’emploi X440 Version 1.1 Il est possible d’interroger la carte USB X440 pour qu’elle donne l’état d’une entrée particulière : Mode Commande Analogique/Digitale Réponse Par exemple, pour récupérer la valeur E1>0000 analogique, image de la tension pré- E2>0000 0 = 0V sente sur l’entrée n°2, la commande...

  • Page 10: Contactez-Nous

    Si vous avez besoin d’informations ou de renseignements supplémentaires  Enregistrez-vous sur le forum de GCE Electronics. Vous y trouverez un grand nombre de sujet sur les installa- tions et applications possibles avec nos produits. Des utilisateurs avertis et des techniciens de GCE Electronics pourront éventuellement vous aider sur des sujets précis ou plus spécifiques.
