Mode d'emploi X-Wiegand Version 1.0
Mode d'emploi X-Wiegand
Module compatible avec l'automate IPX800 V5

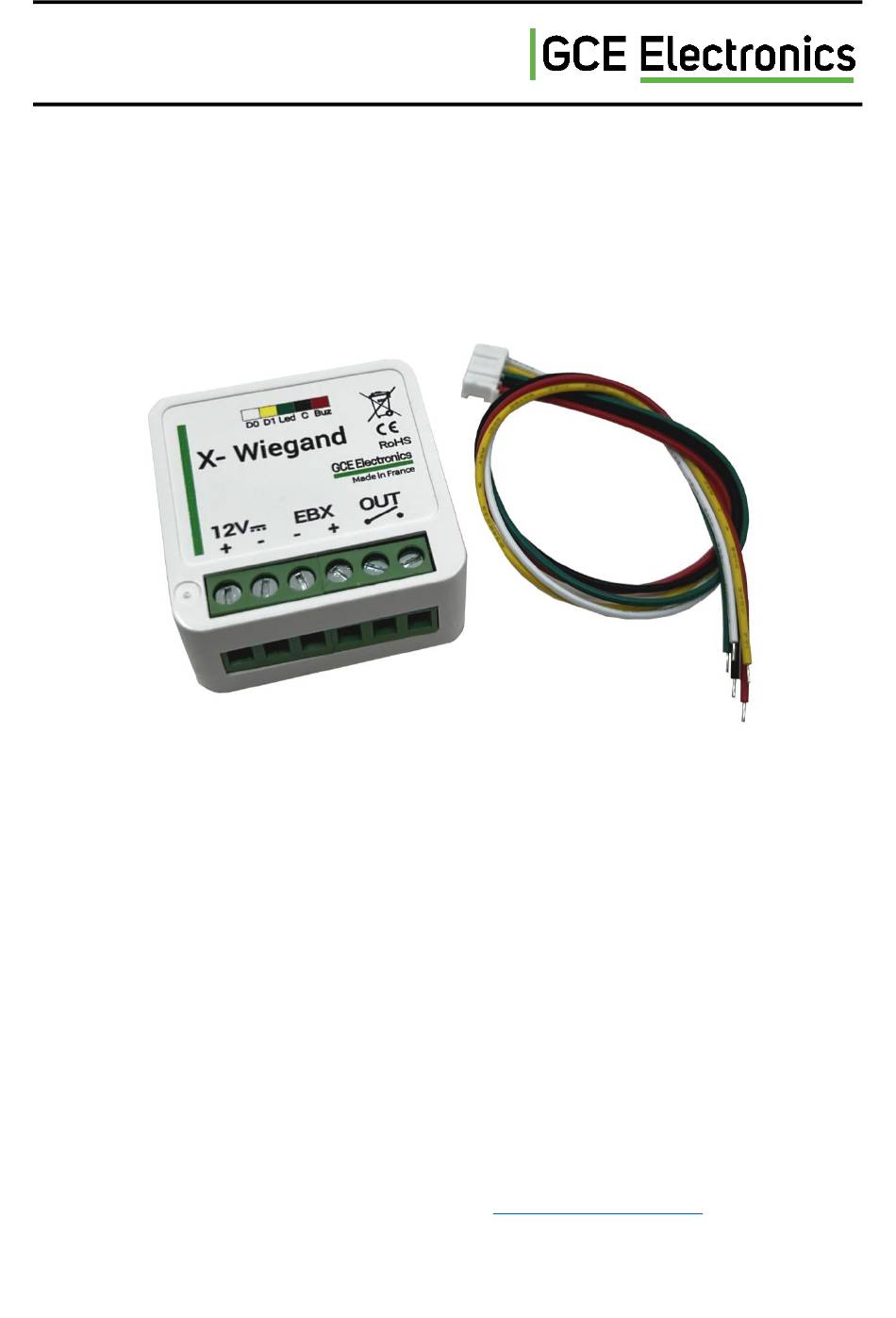

Le module X-Wiegand permet de faire du contrôle d'accès. Le module X-Wiegand est un appareil
esclave de l'IPX800 V5, ses fonctionnalités sont accessibles via l'utilisation d'une IPX800 V5 unique-
ment.
Avec une IPX800 V5, vous pouvez ajouter jusqu'à 20 modules X-Wiegand afin d'ajouter à l'univers
de l'IPX800 V5, 1 sortie relais, 2 sorties à collecteur ouvert pour connecter un buzzer et/ou une led
et un bus de communication Wiegand pour dialoguer avec des périphériques compatibles.
Ce module s'interface directement avec l'objet access control de l'IPX800 V5. Celui-ci permet de
faire un contrôle automatique pour la gestion d'accès. L'objet dispose d'une liste de 6 codes per-
sonnalisables pour gérer les accès. L'extension est capable de fonctionner avec du Wiegand 26,34
et 37 bits ainsi que les claviers 4,6 et 8bits.
Compte tenu des évolutions régulières de nos produits, certaines fonctions peuvent avoir été modifiées.
Pour plus d'informations, contactez-nous : contact@gce-electronics.com.
GCE Electronics
13/11/2024
1
Publicité
Manuels Connexes pour GCE Electronics X-Wiegand
Sommaire des Matières pour GCE Electronics X-Wiegand
- Page 1 Mode d’emploi X-Wiegand Version 1.0 Mode d’emploi X-Wiegand Module compatible avec l’automate IPX800 V5 Le module X-Wiegand permet de faire du contrôle d’accès. Le module X-Wiegand est un appareil esclave de l’IPX800 V5, ses fonctionnalités sont accessibles via l’utilisation d'une IPX800 V5 unique- ment.
- Page 2 Informations relatives à la sécurité et précautions d’usage ..............4 Présentation de l’extension X-Wiegand ....................6 Raccordement électrique ........................7 Utilisation de l’extension X-Wiegand avec une IPX800 V5 ..............8 Configuration de l’extension ......................8 Visualisation/pilotage et contrôle d’accès ..................9 Mise à...
- Page 3 Mode d’emploi X-Wiegand Version 1.0 CARACTERISTIQUES Indicateur de mise sous tension Consommation sous 12V inférieure à 100 mW à vide Bornier à vis 2 points pour l’alimentation 12V (Alimentation non fournie) Bornier à vis 2 points pour le bus EBX ...
- Page 4 électriques qui y sont reliés. ENVIRONNEMENT Le module X-Wiegand doit être tenu éloigné de toute source de vibration, de chaleur, de zone humide, de zone présentant des risques de projection d’eau ou de zone présentant des risques d’explosion.
- Page 5 Pour se prévenir des problèmes pouvant être occasionnés par les orages, utilisez un onduleur pour protéger l’alimentation du module X-Wiegand ainsi que celle de l’IPX800 à laquelle elle est raccordée (si IPX800 il y a). Si vous êtes dans une région où les orages sont fréquents, demandez à...
- Page 6 Sortie contact sec 5A/250V Bus EBX vers IPX800 Entrée d’alimentation 12V Le module X-Wiegand dispose de : 2 sorties à collecteurs ouverts pour raccorder un buzzer et/ou une led (fils vert et rouge). 3 entrées Wiegand (D0/D1) permettant le raccordement des périphériques Wiegand.
- Page 7 L’exemple suivant montre le câblage possible à réaliser pour permettre à l’IPX800 V5 de communi- quer avec des équipements Wiegand. Ici, un EBX Connect est utilisé pour raccorder l’IPX800 V5 et l’extension X-Wiegand mais il est éga- lement possible de raccorder les deux modules ensemble en utilisant le bus deux fils de l’IPX800 V5 via le bornier débrochable et d’alimenter le X-Wiegand via une alimentation ou bien la X-PSU.
- Page 8 UTILISATION DE L’EXTENSION X-WIEGAND AVEC UNE IPX800 V5 CONFIGURATION DE L’EXTENSION Une fois le module X-Wiegand raccordé à votre IPX800 V5, rendez-vous dans le menu « Links/Ex- tensions/X-WIEGAND » puis cliquez sur « Ajouter X-WIEGAND ». Vous serez alors invité à renseigner le code de l’extension :...
- Page 9 Mode d’emploi X-Wiegand Version 1.0 VISUALISATION/PILOTAGE ET CONTROLE D’ACCES Pour piloter et obtenir les retours d'états de votre X-Wiegand, vous avez deux solutions : soit utiliser un widget de type matrice, soit un widget de type bouton poussoir. Il est également possible d’uti- liser un widget de type Afficheur texte pour afficher en clair la dernière séquence reçue.
- Page 10 Pour mettre à jour votre X-Wiegand avec votre IPX800 V5, rendez-vous dans « Système/Mise à jour ». Dans la section « mise à jour des extensions », sélectionner « X-WIEGAND » comme type d’extension puis votre extension dans « Instance ». Elle est reconnaissable par le nom que vous lui avez donné...
- Page 11 Mode d’emploi X-Wiegand Version 1.0 La version actuelle de votre X-Wiegand sera alors détectée. En cliquant sur « Choisir un fichier », vous pourrez aller charger votre fichier de mise à jour. Les fichiers de mise à jour sont disponibles sur le forum ou depuis le download center : https://download.gce-electronics.com/.
- Page 12 Si vous avez besoin d’informations ou de renseignements supplémentaires Enregistrez-vous sur le forum de GCE Electronics. Vous y trouverez un grand nombre de sujet sur les installations et applications possibles avec nos produits. Des utilisateurs avertis et des techniciens de GCE Electronics pourront éventuellement vous aider sur des sujets précis ou plus spécifiques.
