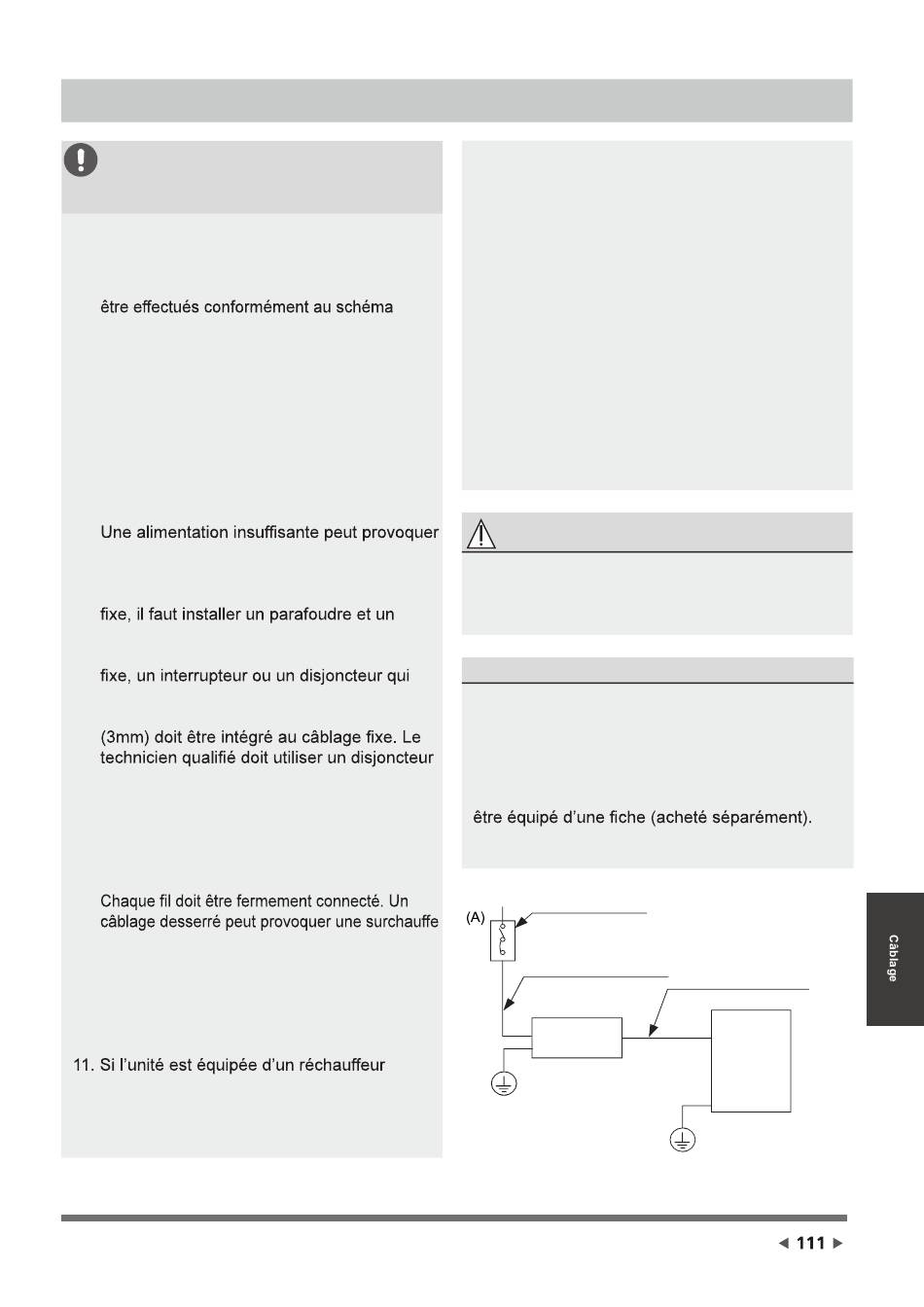

Câblage
AVANT D'EFFECTUER TOUT
TRAVAIL SOUS TENSION, LISEZ
CES RÈGLEMENTS
1. Tout le câblage doit être conforme aux codes
électriques locaux et nationaux et doit être
installé par un électricien agréé.
2. Tous les raccordements électriques doivent
de raccordement électrique situé sur les
panneaux des unités intérieures et extérieures.
3. En cas de problème de sécurité grave
avec l'alimentation électrique, arrêtez
immédiatement le travail. Expliquez votre
raisonnement au client et refusez d'installer
l'unité jusqu'à ce que le problème de sécurité
soit correctement résolu.
4. La tension d'alimentation doit être comprise
entre 90% et 110% de la tension nominale.
un dysfonctionnement, un choc électrique ou
un incendie.
5. Si vous connectez l'alimentation au câblage
interrupteur principal.
6. Si vous raccordez l'alimentation à un câblage
déconnecte tous les pôles et présente une
séparation de contact d'au moins 1/8 pouce
ou un interrupteur approuvé.
7. Ne branchez l'unité qu'à une prise de
courant individuelle. Ne pas connecter une
autre unité à cette prise.
8. Assurez-vous de bien mettre le climatiseur à
la terre.
9.
du terminal, entraînant un dysfonctionnement du
produit et un risque d'incendie.
10. Ne pas laisser les câbles toucher ou
reposer contre la tubulure de réfrigérant, le
compresseur ou toute pièce mobile dans
l'unité.
électrique auxiliaire, elle doit être installée
à au moins 1 mètre (40 pouces) de tout
matériau combustible.
12. Pour éviter tout risque de choc électrique, ne
jamais toucher les composants électriques
immédiatement après la mise hors tension.
Après la mise hors tension, attendez toujours
10 minutes ou plus avant de toucher les
composants électriques.
13. Assurez-vous de ne pas croiser le câblage
électrique avec le câblage de signal. Cela
pourrait provoquer des distorsions et des
interférences.
14. L'unité doit être connectée à la prise
principale. Normalement, l'alimentation doit
avoir une impédance de 32 ohms.
15. Aucun autre équipement ne doit être connecté
au même circuit d'alimentation.
16. Connectez les câbles extérieurs avant de
connecter les câbles intérieurs.
AVERTISSEMENT
AVANT LA MISE EN OEUVRE DE TOUT TRAVAIL
ÉLECTRIQUE OU DE CÂBLAGE, VEUILLEZ
COUPER L'ALIMENTATION PRINCIPALE DU
SYSTÈME.
NOTE SUR LE COMMUTATEUR D'AIR
Si le courant maximal du climatiseur dépasse
16A, il faut mettre en place un commutateur d'air
ou un commutateur de protection contre fuite avec
le dispositif de protection (acheté séparément).
Si le courant maximal du climatiseur est moins de
16A, le câble d'alimentation du climatiseur doit
Pour le marché nord-américain, elle doit être
câblée selon les exigences du NEC et du CEC.
Commutateur d'air
(acheté séparément)
Câbles d'alimentation de
l'unité extérieure
Unité
extérieure
Câbles de raccordement
intérieurs & extérieurs
(acheté séparément)
Unité
intérieure
