Pour se connecter à une sortie d'alarme
Si des appareils (par exemple, un gyrophare et une sirène) qui dépassent les spécifications de tension et de
courant sont connectés en utilisant la méthode du collecteur ouvert, ils peuvent être endommagés.
(12 VDC, 20 mA MAX)
Consultez le schéma de connexion de la sortie d'alarme ci-dessous.

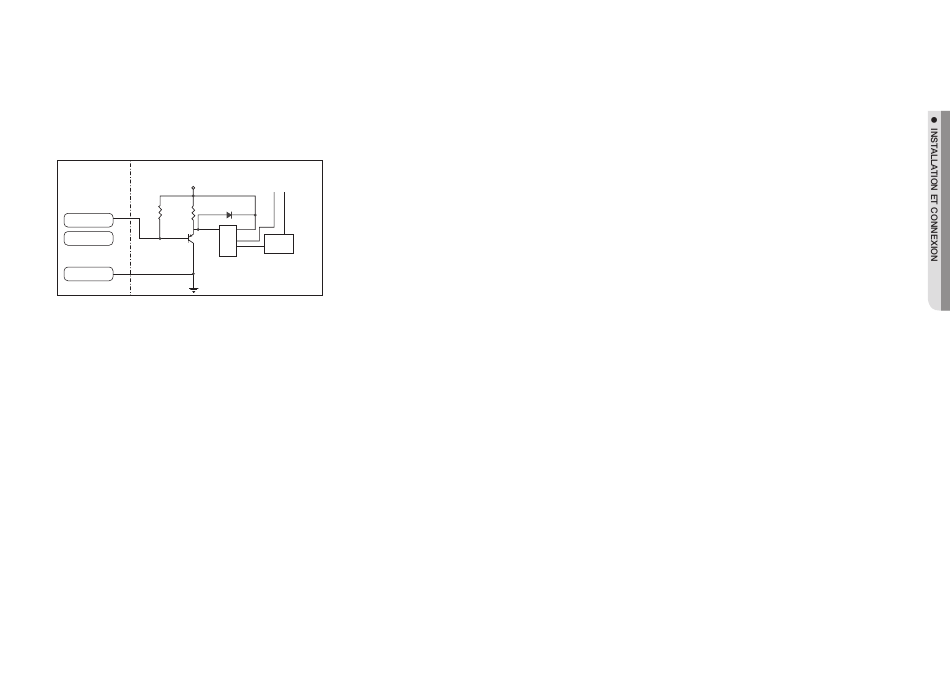

Schéma de câblage de sortie d'alarme (exemple)
Câble d'alarme
Connexion externe
CONVERTISSEUR TENSION/COURANT
DIODE
RÉSISTANCE
E/S D'ALARME 1
E/S D'ALARME 2
TRANSISTOR
RELAIS
GND
GND
<Si E/S D'ALARME 1 est définie sur une borne de sortie>
ALIMENTATION DE
L'ALARME
ALARME
Français _23
