Installation (boîtier de la caméra et couvre-dôme)

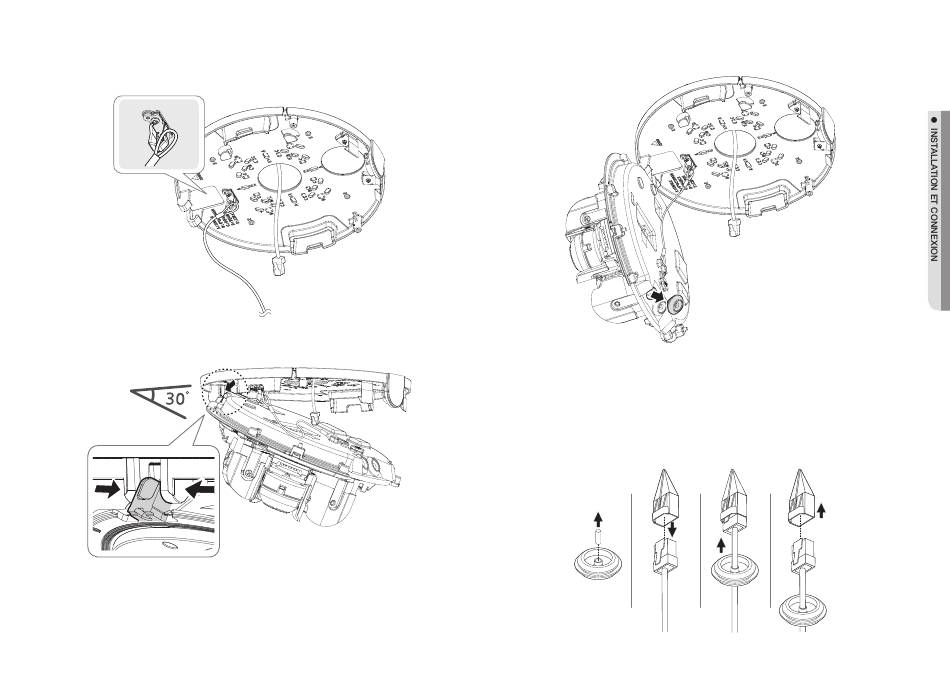

1. Connectez le câble de sécurité à la plaque de montage.
2. Fixez le corps de la caméra à la plaque de fixation.
`
Installez-le de façon à ce qu'il rentre dans les charnières comme illustré sur l'image.
3. Retirez le passe-câble du boîtier de la caméra, comme indiqué sur l'illustration.
[Installation du câble réseau] (IP66)
`
J
Utilisez une bague de câble compatible avec le câble réseau à connecter.
-
Corps principal de la caméra : utilisez un câble d'un diamètre compris entre Ø5 et 6,5
-
Vous pouvez uniquement utiliser un câble réseau d'un diamètre inférieur ou égal à Ø6,5.
4. Retirez la partie saillante du passe-câble à 1 trou qui a été retiré du boîtier de la caméra.
5. Utilisez l'installateur de coiffe pour faire passer le câble réseau dans le passe-câble.
Français _15
