Page 3
15. Ce produit est destiné à être alimenté par un bloc d’alimentation homologué UL, portant la mention « Class 2 » ou FAITES APPEL AU PERSONNEL DE MAINTENANCE QUALIFIE. « LPS » ou « PS2 » et une valeur nominale de 0,6 A pour le PoE (55 Vdc). (PNM-C32083RVQ/PNM-C16083RVQ) 16. Ce produit est destiné à être alimenté par un courant isolé.
Page 4
L’ITE ne doit être connecté que sur un réseau PoE+ sans routage vers l’alimentation Uniquement compatible avec les modèles ci-dessous. extérieure. PNM-C32083RVQ PNM-C16083RVQ Classe de risque 1 Ce produit émet de la lumière infrarouge. ATTENTION Ne pas regarder directement la lampe lorsqu'elle est allumée.
Page 5
SOMMAIRE PRÉSENTATION Instructions Importantes Relatives à la VISIONNEUR WEB Connexion à la Caméra Sécurité Réglage du mot de passe Spécifications PC Recommandées Login Caractéristiques Recommandées Pour La Installation de la visionneuse Web de la Carte Micro SD/SDHC/SDXC caméra NAS — Indications du fabricant Contenu Accessoires en option pour l’installation D’un Coup d’œil...
Page 6
présentation SPÉCIFICATIONS PC RECOMMANDÉES CONTENU ~ CPU : Intel(R) Core(TM) i7 3.4 GHz ou supérieur Veuillez vérifier si votre caméra et l’ensemble de ses accessoires sont contenus dans l’emballage du produit. (l’accessoire varie selon le pays de vente.) ~ RAM : 8G ou supérieur ~ Navigateur recommandé...
Page 7
ACCESSOIRES EN OPTION POUR L’INSTALLATION Vous pouvez acheter des accessoires appropriés en option disponibles. Montage mural et montage sur poteau Montage suspendu Base pour montage mural Montage en coin Boîtier d’installation Câble d’alarme/audio SBP-300WMW (Montage mural) * SBP-300PMW2 nécessaire pour le montage sur poteau SPP-C7400 SBP-300WMW1...
Page 9

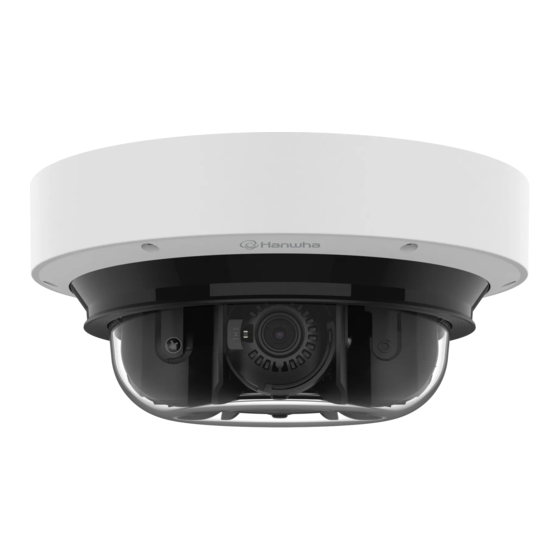

D’UN COUP D’ŒIL Apparence Composants (Face avant) Élément Description Élément Description Objectif Les 4 lentilles de la caméra montrent différentes directions. Couvercle dôme Couvercle du boîtier utilisé pour protéger l’objectif et l’unité principale. Capteur d’éclairage Détecte la lumière reçue pour commander la diode infrarouge. Corps de la caméra Partie du boîtier où...
Page 10
présentation Composants (Côté arrière) Élément Description Borne de raccordement PoE+ Ce port permet de connecter l’alimentation et le réseau par le biais d’un injecteur PoE+. Le bouton permet de restaurer tous les réglages de la caméra sur leur valeur par défaut. Appuyez dessus pendant 5 secondes pour relancer le système.
Page 11
installation et connexion INSTALLATION 2. Desserrez la vis de fixation sur le corps de la caméra. Le retrait complet des vis n’est pas utile. Cette caméra est étanche et en conformité avec les spécifications de la norme IP66, mais la prise jack connectée au câble externe ne l’est pas.
Page 12
installation et connexion Insertion d’une carte Micro SD Retrait d’une carte Micro SD Insérez une carte Micro SD en suivant la direction de la flèche du schéma. Appuyer doucement vers le bas sur l’extrémité exposée de la carte comme indiqué dans le diagramme pour éjecter la carte de la fente.
Page 13
Installation (plaque de montage) 1-3. Sortez les câbles nécessaires parmi les câbles réseau et d’alarme/audio à travers le trou de la plaque de montage. [Installation directe au plafond] 1-1. Placez la plaque de montage à l’endroit souhaité en tenant compte de la direction à surveiller, marquez les emplacements des trous pour les vis et les câbles, puis percez les trous.
Page 14
installation et connexion 2-3. Placez le tuyau sur la plaque de montage. [Fixation de l’adaptateur (dégroupé)] 2-4. Fixez la plaque de montage avec les vis appropriées. Choisissez et achetez parmi les options suivantes (dégroupées) celle qui est adaptée au site d’installation ou celle qui vous convient le mieux.
Page 15
Installation (boîtier de la caméra et couvre-dôme) 3. Retirez le passe-câble du boîtier de la caméra, comme indiqué sur l’illustration. 1. Connectez le câble de sécurité à la plaque de montage. 2. Fixez le corps de la caméra à la plaque de fixation. Installez-le de façon à...
Page 16
installation et connexion 6. Insérez le passe-câble du câble réseau dans le boîtier de la caméra. [Installation des câbles audio/d’alarme] 8. Retirez le passe-câble du boîtier de la caméra, comme indiqué sur l’illustration. 7. Branchez le connecteur jack du câble réseau dans le port PoE+ de la caméra. 16_ installation et connexion...
Page 17
9. Insérez le passe-câble du câble audio/alarme (vendu séparément) dans le boîtier de la caméra. 11. Soulevez le boîtier de la caméra et poussez les clips de fixation jusqu’à ce qu’ils s’enclenchent. 12. À l’aide des vis de fixation situées sur le boîtier de la caméra, fixez-le sur la plaque de montage. 10.
Page 18
installation et connexion 13. Ajustez l’objectif à la direction souhaitée en vous référant à “Réglage de l’orientation de la caméra de Installation extérieure surveillance”. Lorsque vous l’installez en dehors d’un bâtiment, rendez-le étanche à l’aide de ruban en caoutchouc Si vous inclinez l’objectif, vous devrez peut-être ajuster l’objectif car cela pourrait bloquer l’écran. butylique (qui peut être acheté...
Page 19
Réglage de l’orientation de la caméra de surveillance Précautions d’installation pour l’utilisation du mode IR ~ <Auto1> : Optimisé pour que la lumière IR rayonne uniformément lorsque le centre de l’objet est saturé. ~ <Auto2> : Optimisé pour que la lumière IR soit diffusée uniformément à la luminosité IR globale. [Exemple de montage au plafond] Direction avant CH 3...
Page 20
installation et connexion CONNEXION À D’AUTRES PÉRIPHÉRIQUES Alimentation et réseau Connectez le périphérique PoE+ au port PoE+ de la caméra. Dongle WiFi Branchez et utilisez le routeur compatible PoE+. Utilisez un périphérique PoE+ qui soit conforme à la norme IEEE 802.3at. Spécifications du câble réseau Élément Contenus...
Page 21
~ Entrée audio : Sélectionnable (microphone / ligne), tension prise en charge : 2,5V CC (4mA), Impédance d’entrée : 2000 Ohms ~ Sortie audio : Sortie ligne (3,5mm mono jack), sortie maximale : 1Vms, Impédance de sortie de ligne : 600Ω Le câble câble audio/alarme pour PNM-C32083RVQ/PNM-C16083RVQ doit être acheté séparément. Français _21...
Page 22
installation et connexion Connexion au boîtier du port E/S Pour se connecter à un capteur externe Raccordez le câble d’E/S d’alarme au port correspondant sur la case de port. Pour l’utiliser comme une entrée d’alarme : Connectez l’un des ports [E/S D’ALARME] et l’autre borne au port [GND].
Page 23
Pour se connecter à une sortie d’alarme Si des appareils (par exemple, un gyrophare et une sirène) qui dépassent les spécifications de tension et de courant sont connectés en utilisant la méthode du collecteur ouvert, ils peuvent être endommagés. (12 VDC, 20 mA MAX) Consultez le schéma de connexion de la sortie d’alarme ci-dessous.
Page 24
connexion et configuration réseau Vous pouvez configurer les paramétrages de réseau en fonction de vos configurations de réseau. CONNEXION DE LA CAMÉRA DIRECTEMENT À UN MODEM DSL/CÂBLE BASÉ SUR LE PROTOCOLE DHCP CONNECTER LA CAMÉRA DIRECTEMENT AU RÉSEAU DE ZONE LOCALE INTERNET Se connecte à...
Page 25
UTILISATION DE DEVICE MANAGER Si vous utilisez un Routeur large bande ~ IP Address : Entrez une adresse comprise dans la plage IP fournie par le Routeur large bande. Le programme Device Manager peut être téléchargé depuis le menu <Support> – <Online Tool> du site Web d’Hanwha ex.) 192.168.1.2~254, 192.168.0.2~254, Vision (https://www.HanwhaVision.com).
Page 26
connexion et configuration réseau Configuration de l’IP dynamique CONFIGURATION AUTOMATIQUE DE L’IP Le DHCP vous envoie l’adresse IP. 1. Dans la liste, cliquez sur la caméra dont vous voulez ~ Exemple d’environnement IP Dynamique configurer automatiquement l’IP. PNM-C16083RVQ - Routeur large bande, disposant de caméras connectées, affecté à une adresse IP par le serveur DHCP 2.
Page 27
CONFIGURATION DE LA REDIRECTION DE LA PLAGE DE PORTS Réglage de la redirection de la plage de ports pour plusieurs caméras en réseau (MAPPAGE DE PORTS) ~ Vous pouvez définir une règle de redirection de port sur le périphérique du Routeur large bande via sa page Web de configuration.
Page 28
connexion et configuration réseau CONNEXION À LA CAMÉRA DEPUIS UN ORDINATEUR LOCAL PARTAGÉ 1. Lancez Device Manager. Le système recherche les caméras connectées et en affiche la liste. 2. Double-cliquez sur une caméra pour y accéder. Le navigateur Internet démarre et se connecte à la caméra. Vous pouvez aussi accéder à...
Page 29
visionneur web CONNEXION À LA CAMÉRA Se connecter via Bonjour 1. Exécutez le système client ou d’exploitation afin de supporter le protocole Bonjour. Normalement, vous devez procéder comme suit 2. Cliquez sur le nom de la caméra pour recherche. Sur le système d’exploitation Mac, cliquer sur le nom de la caméra lance la recherche depuis l’onglet 1.
Page 30
visionneur web RÉGLAGE DU MOT DE PASSE INSTALLATION DE LA VISIONNEUSE WEB DE LA CAMÉRA Lorsque vous accédez au produit pour la première fois, vous devez 1. Cliquez sur l’îcone [Configuration ( enregistrer le mot de passe de connexion. 2. La fenêtre de configuration apparaît. Pour un nouveau mot de passe de 8 à...
Page 31
annexes RÉSOLUTION DE PROBLÈMES PROBLÈME SOLUTION PROBLÈME SOLUTION <Détection mvt> de l’<Analyse> est ~ Dans la fenêtre d'authentification contextuelle affichée lors de l'accès initial à https, cliquez ~ Vérifiez les réglages selon la séquence suivante : réglé sur <Activer>, mais je ne reçois sur "Afficher certificat d'authentification"...
Page 32
à ses propres frais. Hanwha Vision se soucie de l’environnement à toutes les phases de fabrication du produit et s’engage à tout mettre en oeuvre pour offrir à ses clients des produits plus respectueux de l’environnement.
