2.3 Version avec cavalier – Choix du mode de port
Le modem est disponible avec ou sans cavalier. L'avantage de la version avec
cavalier réside dans le fait que le mode RS232 ou RS485 peut être librement
configuré selon les besoins. La version sans cavalier offre une connexion
fixe/non modifiable, à sélectionner à la commande en fonction du type de
compteur requis. Il est donc conseillé de choisir une connexion RS232 ou RS485
fixe pour le type de compteur concerné. (Pour choisir le modèle et le brochage
adaptés, contactez notre service commercial !)
La version avec cavalier est livrée pré-cavalée, mais il peut être nécessaire
d'utiliser une autre méthode pour connecter le compteur de consommation
électrique. Par conséquent, les paramètres de connexion RS232/RS485 du
modem doivent être vérifiés et, si nécessaire, pontés avant utilisation, en court-
circuitant les broches correspondantes du panneau de cavaliers (11) à côté du
connecteur RJ45 (à l'aide de l'aide affichée sur le panneau de cavaliers).

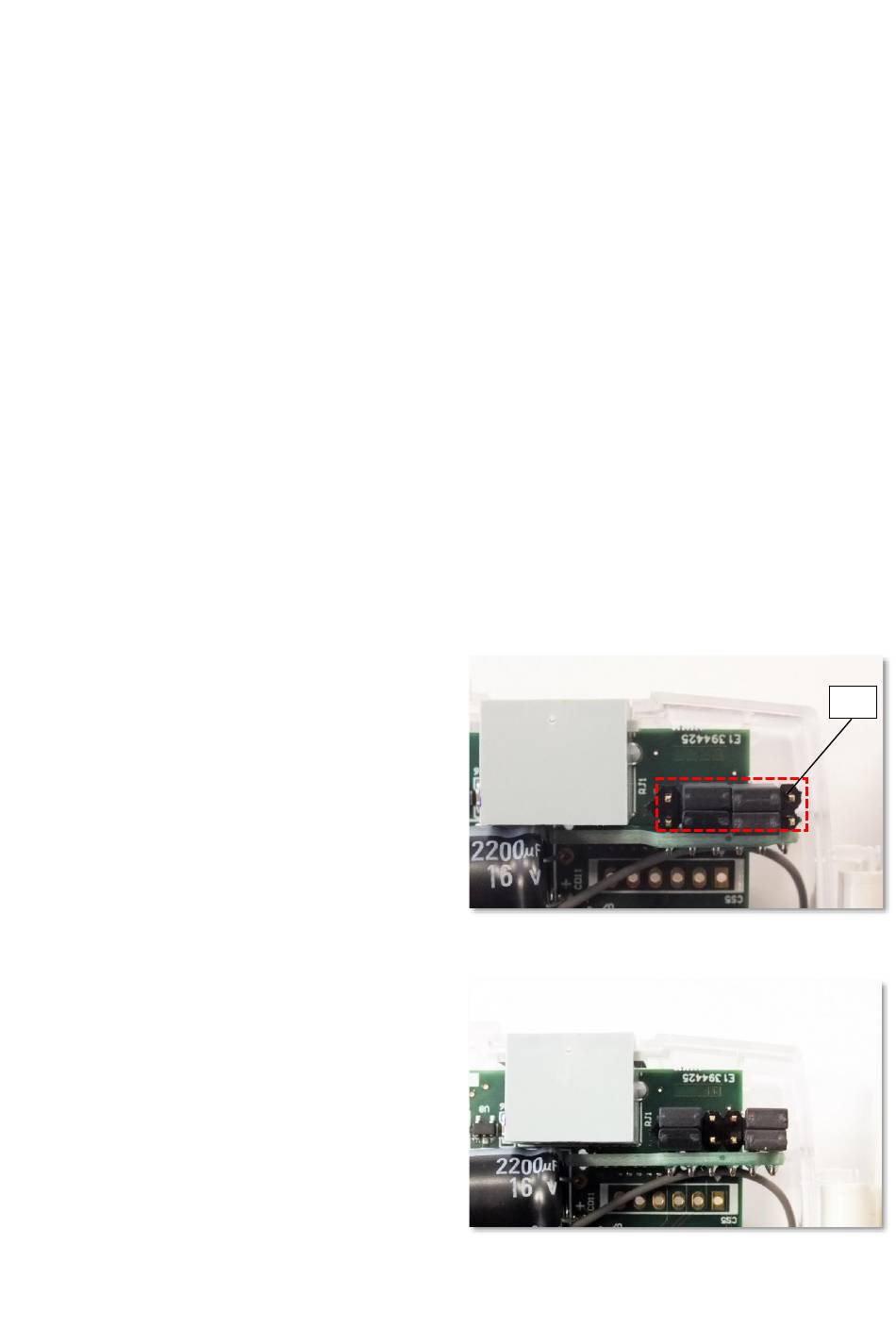

Sélection du mode RS232
Les 4 cavaliers sont situés sur les deux
11
rangées de broches intérieures, les
broches inférieures étant libres (voir
photo). Le modem est configuré en
mode RS232. D'autres paramètres de
connexion de données peuvent être
configurés via le logiciel WM-E Term .
®
Sélection du mode RS485
Les 4 cavaliers sont situés sur les deux
11
rangées de broches intérieures, les
broches supérieures étant libres. Les
cavaliers doivent être utilisés comme
indiqué sur la photo. Le modem est
configuré en mode RS485.
