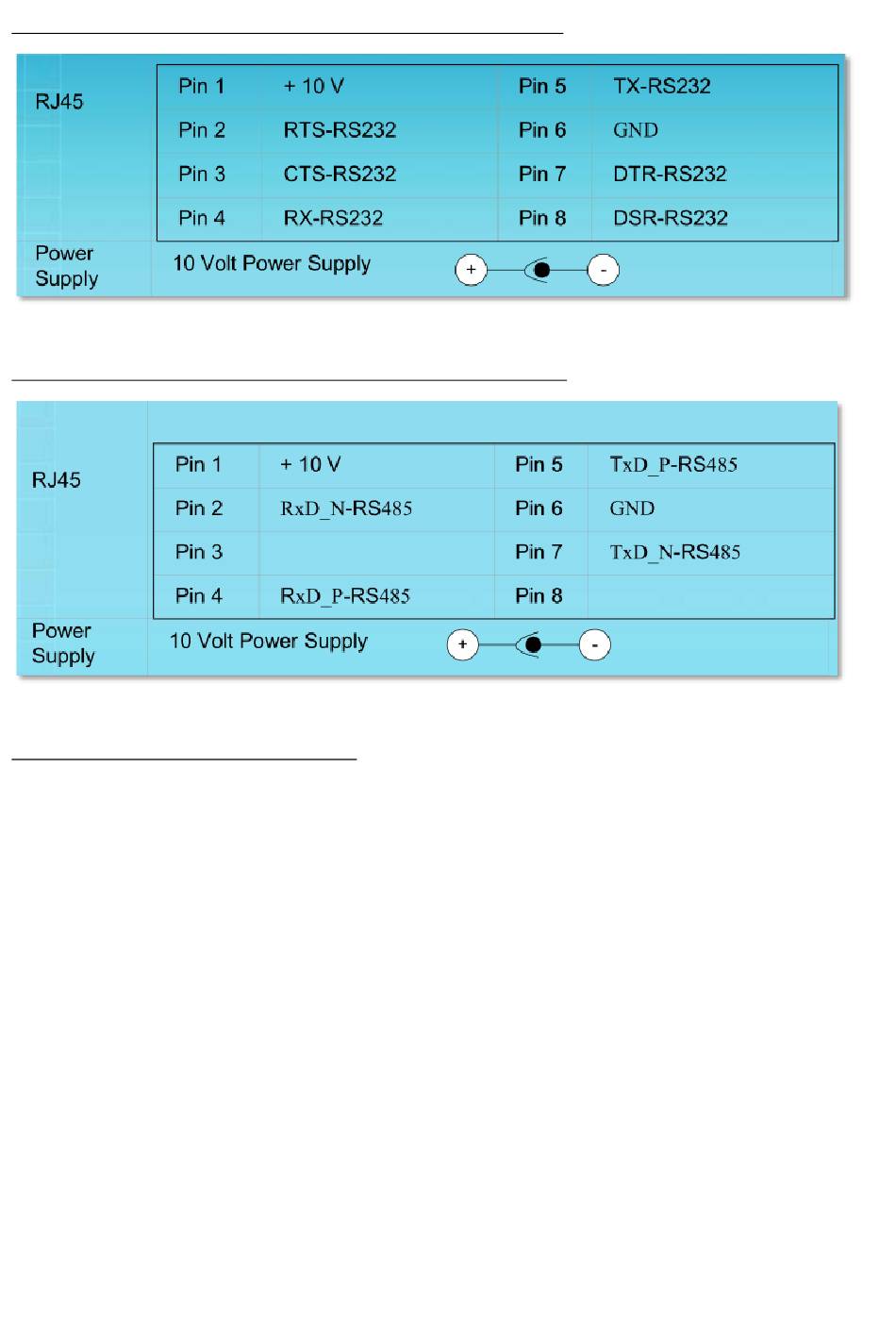

Brochage du connecteur RS232 du compteur Itron
Brochage du connecteur RS485 du compteur Itron
Description de l'interface RS485
Connexion par câble symétrique, série et asynchrone à 4 fils. Le maître est en mode
câble à 2 fils, configurable via le logiciel de configuration (fourni) - Norme ISO-8482.
Longueur maximale de connexion : 31 mètres.
La vitesse maximale de transmission des données est de 9 600 bit/s. Longueur
maximale du câble :
<= 550 m, max. 9 600 bit/s, max. 31 mètres
<= 1 000 m, max. 9 600 bit/s, max. 15 mètres
Attention ! Une protection externe contre les surtensions est nécessaire en cas
d'utilisation d'un câble plus long. Une mauvaise fermeture du bus RS485 peut
perturber le fonctionnement normal.
®
®
