Montage directement en surface
Pour fixer l'Exterior Dot-HP Pro directement sur une surface plane, vous devez pouvoir accéder à
l'arrière de celle-ci :

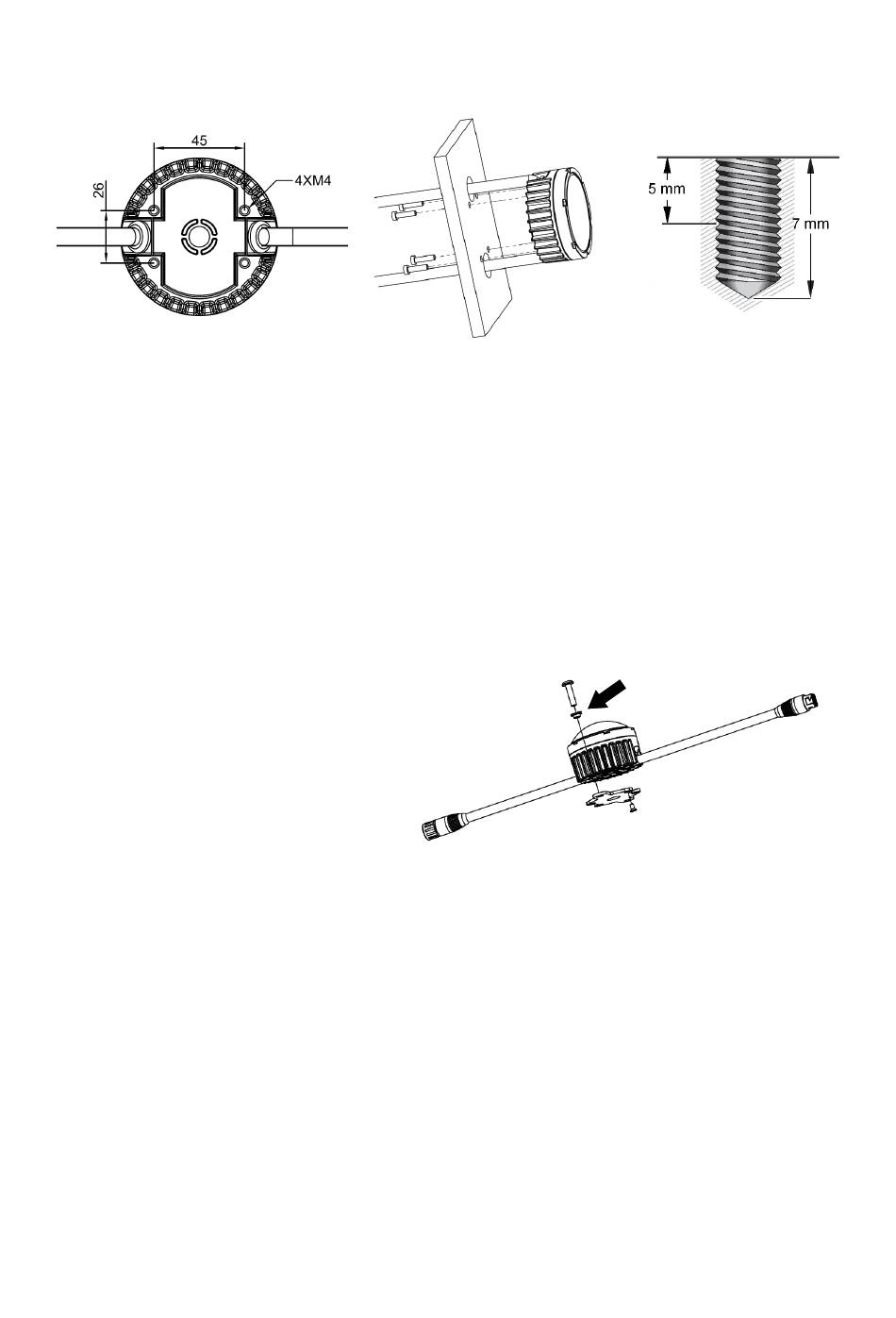

1. Voir ci-dessus. Percez des trous pour le passage des câbles et des fixations en vous basant sur le
gabarit ci-dessus.
2. Procurez-vous 4 vis ou boulon M4 et des rondelles adaptées à l'environnement et à l'application.
Contrôlez que les vis pénétreront d'au moins 5 mm et au maximum de 7 mm dans l'appareil
lorsqu'elles seront posées au travers de la surface de montage et serrées.
3. Passez les vis ou les boulons au travers des rondelles puis au travers de la surface de montage.
Serrez-les sur l'appareil.
4. Vérifiez que l'Exterior Dot-HP Pro est fermement maintenu.
Montage avec fixation latérale
La fixation latérale disponible chez Martin comme accessoire optionnel pour les Exterior Dot-HP Pro
est recommandée pour l'installation sur une
surface plane ou une structure dont l'arrière
n'est pas accessible ou pour simplifier
l'installation par la face avant.
Pour installer un Exterior Dot-HP avec le
support de fixation latérale :
1. Voir ci-contre. Passez les 4 vis A
fournies avec le support dans la platine
et vissez-les sur la base de l'appareil.
2. Fixez l'ensemble à la surface de
montage avec deux vis haute résistance
et anti-corrosion B adaptées à l'environnement et à l'application. Utilisez les deux rondelles en
nylon fournies (repérées ci-dessus). Utilisez des chevilles si nécessaire. Tout écrou doit être de
type couple dominant.
3. Vérifiez que l'Exterior Dot-HP Pro est fermement maintenu.
Installation avec le profilé de montage
Pour simplifier l'installation, Martin peut vous fournir des profilés en aluminium et des supports pour
les Exterior Dot-HP Pro comme accessoires optionnels (consultez les rubriques de l'Exterior Dot-HP
Pro sur le site web de Martin, www.martin.com, pour plus de détails et pour les codes de commande).
Vous pouvez fixer les profilés de montage à la surface d'installation et installer les Exterior Dot HP
ultérieurement avec les supports d'installation.
Les profilés de montage sont disponibles en longueurs de 57 mm pour installer un Exterior Dot-HP
Pro et en 320mm ou 1280 mm pour garantir un alignement parfait de plusieurs Dots. Ils peuvent être
recoupés si nécessaire.
Le profilé de montage est assez profond pour accueillir deux câbles sous un Exterior Dot-HP Pro.
