Installation physique
Attention ! Lisez la section 'Précautions d'emploi' en page 6 et la section
'Précautions contre les dommages' en page 10 avant d'installer les Exterior Dot-HP
Pro.
Contactez votre distributeur Martin pour assistance en cas de doute sur l'installation
en toute sécurité de ce produit.
Placement
Les Exterior Dot-HP Pro sont conçus pour une installation temporaire ou permanente en intérieur
comme en extérieur. Leur classement IP67 les protège contre la poussière, l'humidité, l'eau même les
jets d'eau sous pression mais ils ne sont pas immergeables. N'immergez pas les appareils et installez-
les dans une zone où l'eau ne peut pas s'accumuler autour de l'appareil ou sous sa base. Si
nécessaire, installez un drainage.
Fixation de l'appareil
Trois options de montage sont disponibles pour installer les Exterior Dot-HP Pro sur une surface :
Montage directement en surface.
•
Monter l'Exterior Dot-HP Pro sur le support de fixation latérale disponible auprès de Martin et fixer
•
ce support sur la surface.
•
Installer le profilé de montage optionnel pour Exterior Dot-HP Pro sur la surface puis installer les
Exterior Dot-HP Pro sur ce profilé. Cette option permet de garantir l'alignement des appareils en
lignes parfaites et de noyer les câbles dans le profilé pour obtenir une belle finition.
Les Exterior Dot-HP Pro peuvent être installés dans n'importe quelle orientation.

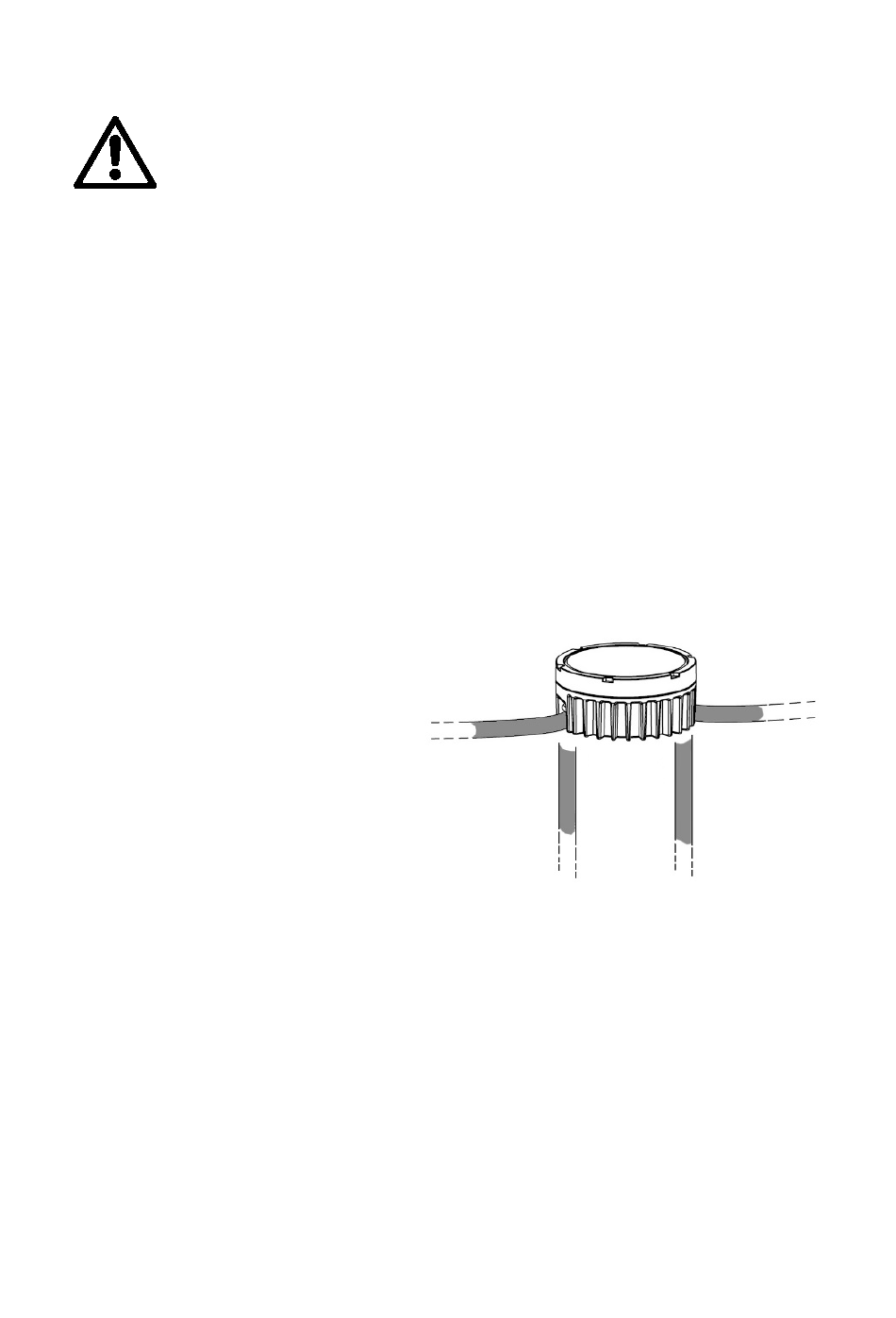

Voir ci-contre. La queue de câble de
l'Exterior Dot-HP Pro sort du carter avec un
angle de 45°. Cela permet de la diriger
facilement vers l'arrière ou vers les côtés en
fonction du type de montage choisi.
N'installez pas plus de 90 m de câble entre
deux appareils de la gamme Exterior Dot-HP
Pro.
Laissez l'air circuler librement autour de
l'appareil et laissez au moins 10 mm
d'espace libre avec la face avant.
Fixations
Tous les éléments de fixation doivent être adaptés à l'environnement et à l'application. Les éléments
en acier doivent être de grade 8.8 minimum selon ISO 898-1. Les fixations en acier inoxydable doivent
être de grade 304 (A2) ou supérieur – dans les environnements marins, ils doivent être de grade 316
(A4) ou supérieurs – selon ISO 3506.
Pour minimiser le risque de corrosion galvanique, appliquez un traitement isolant tel que le Delta Seal
sur les éléments en acier qui entrent en contact avec les Exterior Dot-HP Pro.
Martin
®
Exterior Dot-HP Pro, Guide d'Installation et de Sécurité, Rév. A
13
