REMARQUE
Vérifiez que la marque triangulaire d'alignement s'aligne parfaitement avec l'échancrure
triangulaire.
7. Abaissez le levier du support.
Installation de dissipateur(s) thermique(s)
1. Un matériau d'interface thermique tapisse le fond du dissipateur thermique. Veillez à ne pas
l'endommager lorsque vous déballez le dissipateur thermique.
2. Posez le dissipateur thermique sur le processeur en superposant les quatre vis imperdables
sur les douilles autour du support du processeur.
3. Vissez les vis imperdables du dissipateur thermique en procédant diagonalement. Ne pas
serrer les vis l'une après l'autre.
4. Serrez les quatre vis imperdables uniformément.
Retrait d'un processeur
1. Conformez-vous aux consignes de sécurité et de protection contre les décharges
électrostatiques fournies au début du présent guide.
2. Éteignez tous les périphériques connectés au serveur. Éteignez le serveur.
3. Débranchez le cordon d'alimentation secteur du serveur.
4. Retirez le cache du châssis.
5. Débranchez le câble du ventilateur du processeur.
6. Dévissez les quatre vis imperdables du dissipateur thermique.
7. Tordez le dissipateur thermique pour rompre le joint entre le dissipateur et le processeur.
8. Soulevez le dissipateur thermique. S'il ne se soulève pas, tordez le dissipateur. Ne pas forcer
car vous pourriez endommager le processeur.
9. Soulevez le levier du processeur.
10. Retirez le processeur.
11. Si vous installez un processeur de rechange, reportez-vous à la section « Installation du
processeur ». Si non, remettez le cache du châssis en place.
Serveur MAXDATA PLATINUM 3200 I M5
a

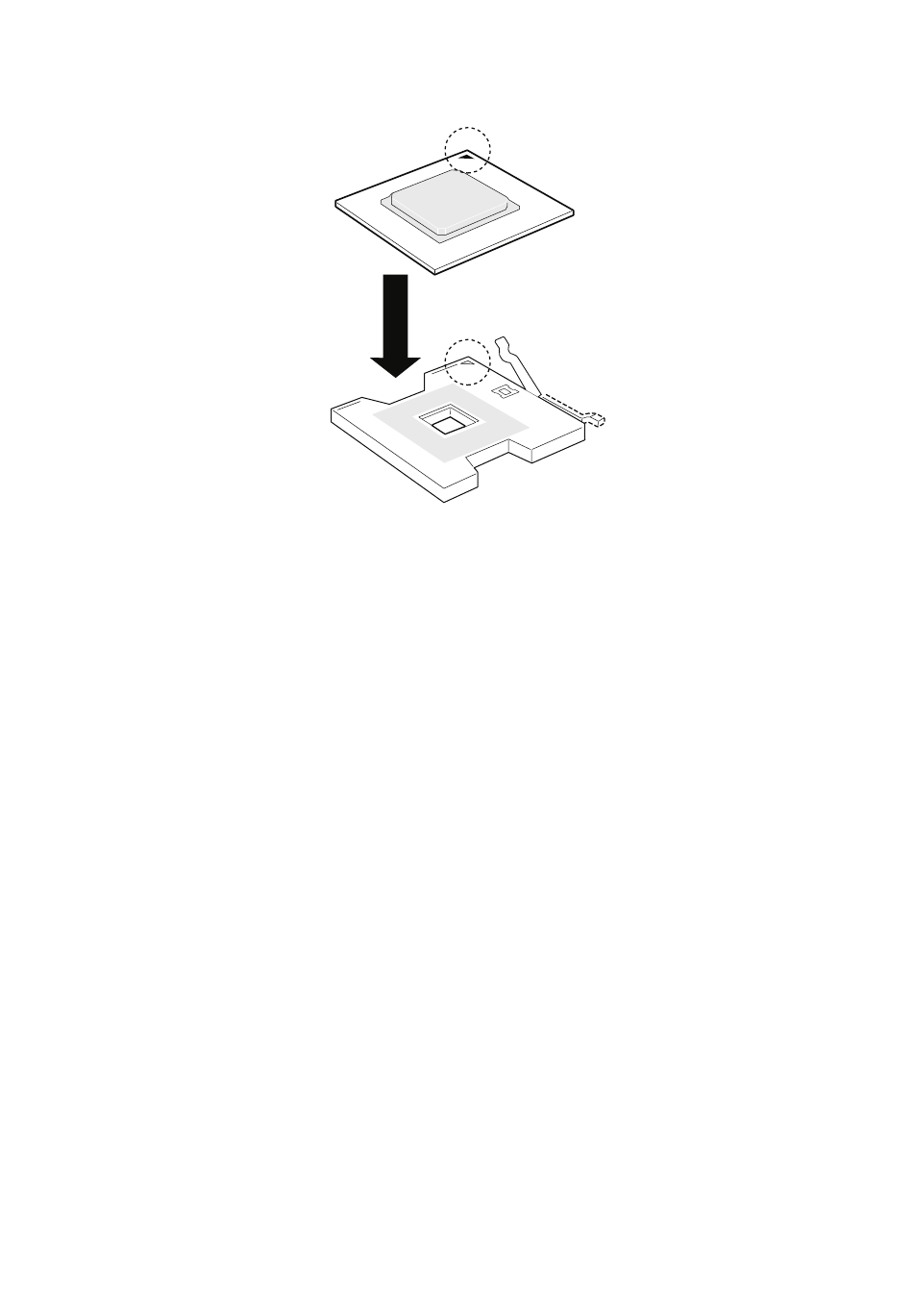

Illustration 24. Insertion d'un processeur
