MAXDATA PLATINUM 3200 I M5 Guide D'utilisation page 12

Vue avant du châssis
a

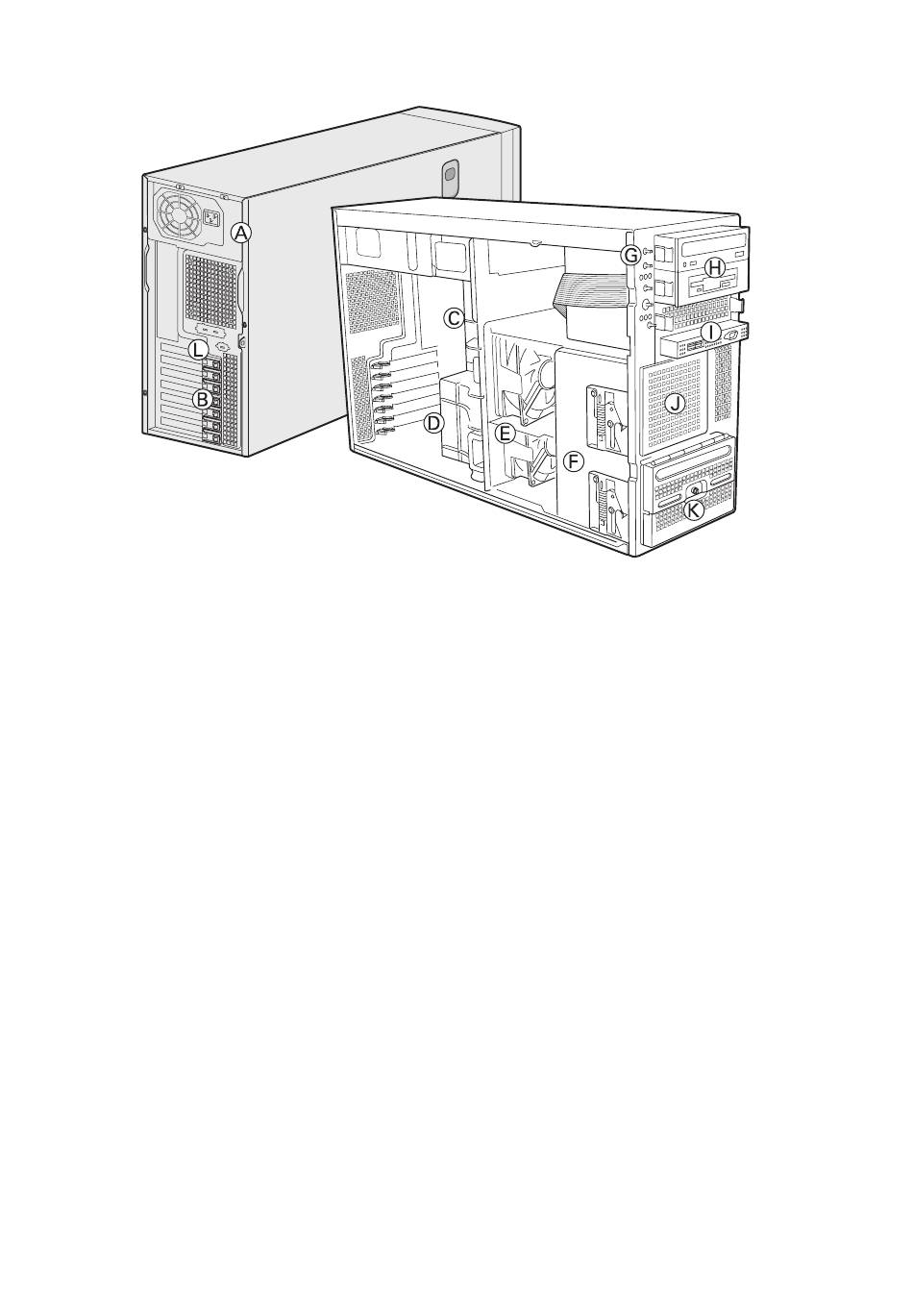

Illustration 3. Vue avant de la base du MAXDATA PLATINUM 3200 I
12
A. Bloc d'alimentation
B. Panneau pour carte PCI supplémentaire
Ports E/S
C.
D. Conduit de ventilation
E. Ventilateurs de châssis
Mécanismes de déblocage de la cage du lecteur
F.
G. Indicateurs et commandes du panneau avant
H. Trois baies pour lecteurs amovibles 5,25 pouces
Connecteur USB /série B du panneau avant
I.
J. Cage de lecteur fixe – 4 lecteurs (en option)
K. Cage de lecteur fixe -6 lecteurs
L. Masquage SCSI ou ICBM
Description du châssis
