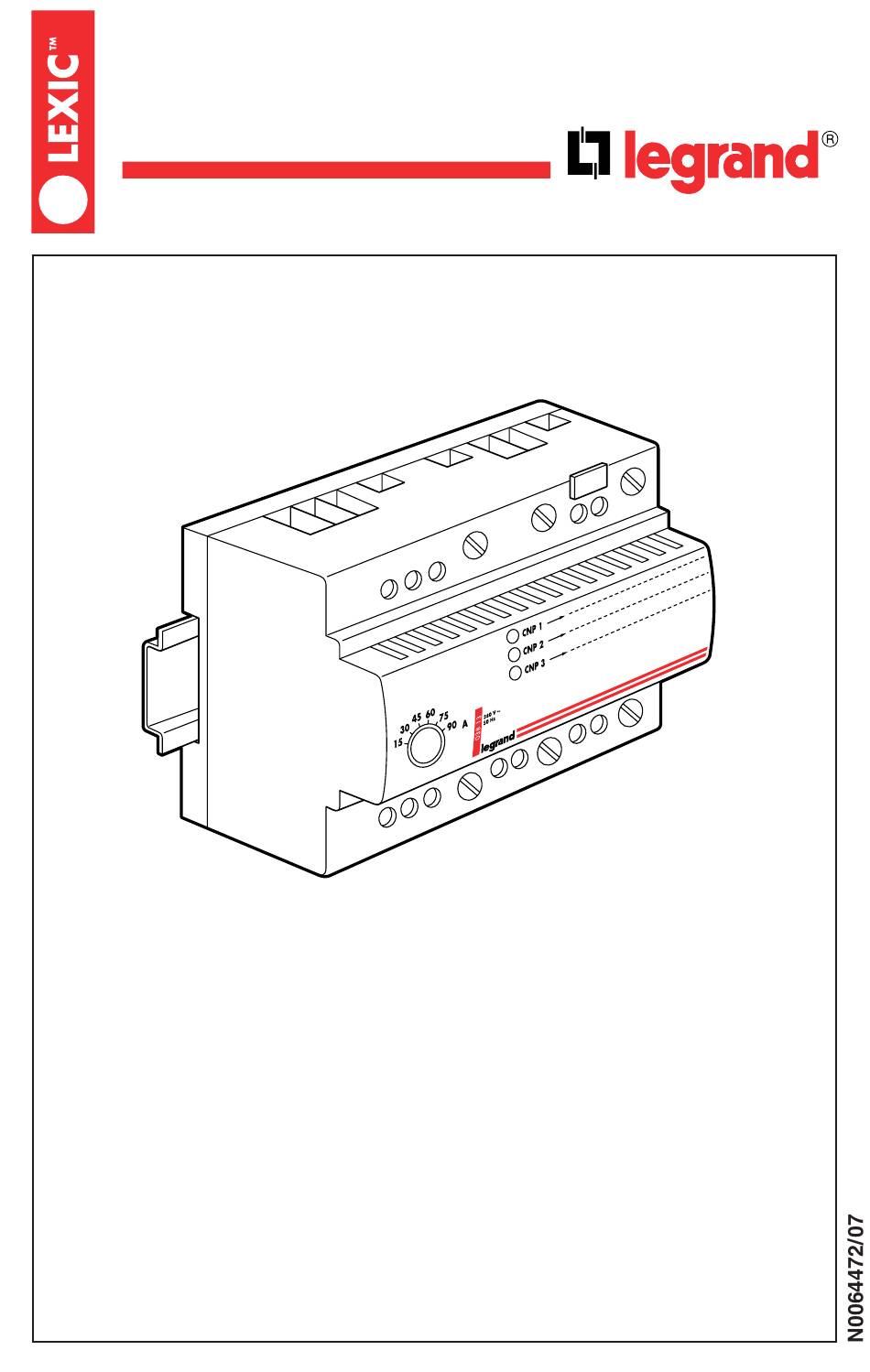

Délesteur triphasé
038 13
Le délesteur permet d'éviter des déclenchements du dis-
joncteur malgré un calibre inférieur à celui qui serait norma-
lement utilisé
Le délesteur surveille la consommation totale et coupe cer-
tains circuits dits «non prioritaires» en cas de dépassement
du contrat EDF. Pour garder un minimum de confort, ne
délester que des circuits chauffage
loading

Manuels Connexes pour LEGRAND LEXIC 038 13

Sommaire des Matières pour LEGRAND LEXIC 038 13

  • Page 1 Délesteur triphasé 038 13 Le délesteur permet d'éviter des déclenchements du dis- joncteur malgré un calibre inférieur à celui qui serait norma- lement utilisé Le délesteur surveille la consommation totale et coupe cer- tains circuits dits «non prioritaires» en cas de dépassement du contrat EDF.

  • Page 2: Entrées Phases

    Avec pontage délestage des 3 phases en même temps Sans pontage délestage phase par phase ENTRÉES PHASES Neutre pour alimentation directe alimentation de du disjoncteur l'appareil Télécommande d'un délestage forcé Témoins de délestage automatique Sélection du calibre à contrôler (idem disjoncteur) Sorties phases SORTIES PHASES PRIORITAIRES...
  • Page 3 Fonctionnement Le délesteur mesure les courants qui le traversent. En cas de dépassement du calibre affiché, les sorties non priori- taires sont ouvertes et les témoins s'allument 2 types de délestage sont possibles : - les 3 sorties NP simultanément (pont entre A et B), - La sortie NP correspondant à...
  • Page 4 Installation Brancher le délesteur tout de suite après le disjoncteur EDF 1 - Fixation sur le rail du tableau 2 - Raccorder les phases venant du disjoncteur aux bornes PH1, PH2, PH3 3 - Raccorder le neutre sur un bornier de répartition 4 - Raccorder un neutre (1,5 mm ) du bornier sur la borne N Nota : en réseau triphasé...
  • Page 5 Exemples de réalisation Dans ces schémas, il n'a pas été représenté d'interrupteur général de chauffage, car les protections utilisées sont des disjoncteurs (NFC 15.100) exemple - Délestage simultané des 3 phases non prioritaires - Montage étoile Pont Courant < 15 A impératif par phase non prioritaire Disjoncteurs...
  • Page 6 ème exemple Délestage des 3 phases avec un courant > 15 A par phase non prioritaire Pas de Protection 1A pont Disjoncteurs Phase 3 Phase 2 Phase 1 Neutre Contacteur Vers appareils non prioritaires...
  • Page 7 ème exemple Délestage phase par phase avec un courant < 15 A par phase non prioritaire Pas de pont Disjoncteur Phase 1 prioritaire Phase 2 prioritaire Neutre Phase 1 Phase 2 Phase 3 Phase 3 non prioritaire Vers protection appareils prioritaires...
  • Page 8 ème exemple Délestage d'une chaudière triphasée Pont impératif Shunts à enlever...
  • Page 9 ème exemple Télécommande (Horloge - EJP - Thermostat...) A la fermeture du circuit, les 3 sorties non prioritaires sont délestées Nota : lorsque le délestage est télécommandé aucun des témoins n'est allumé...
  • Page 10 Réglage Pour garder un minimum de confort respecter une valeur minimum du contrat EDF qui doit être : En chauffage électrique : - puissance totale installée – puissance non prioritaire En chauffage mixte : - plus grande valeur entre : puissance totale du chauffage direct et puissance du chauffage de base + puissance du chauffe-eau sanitaire Ces notions sont indicatives et chaque installation doit faire...
