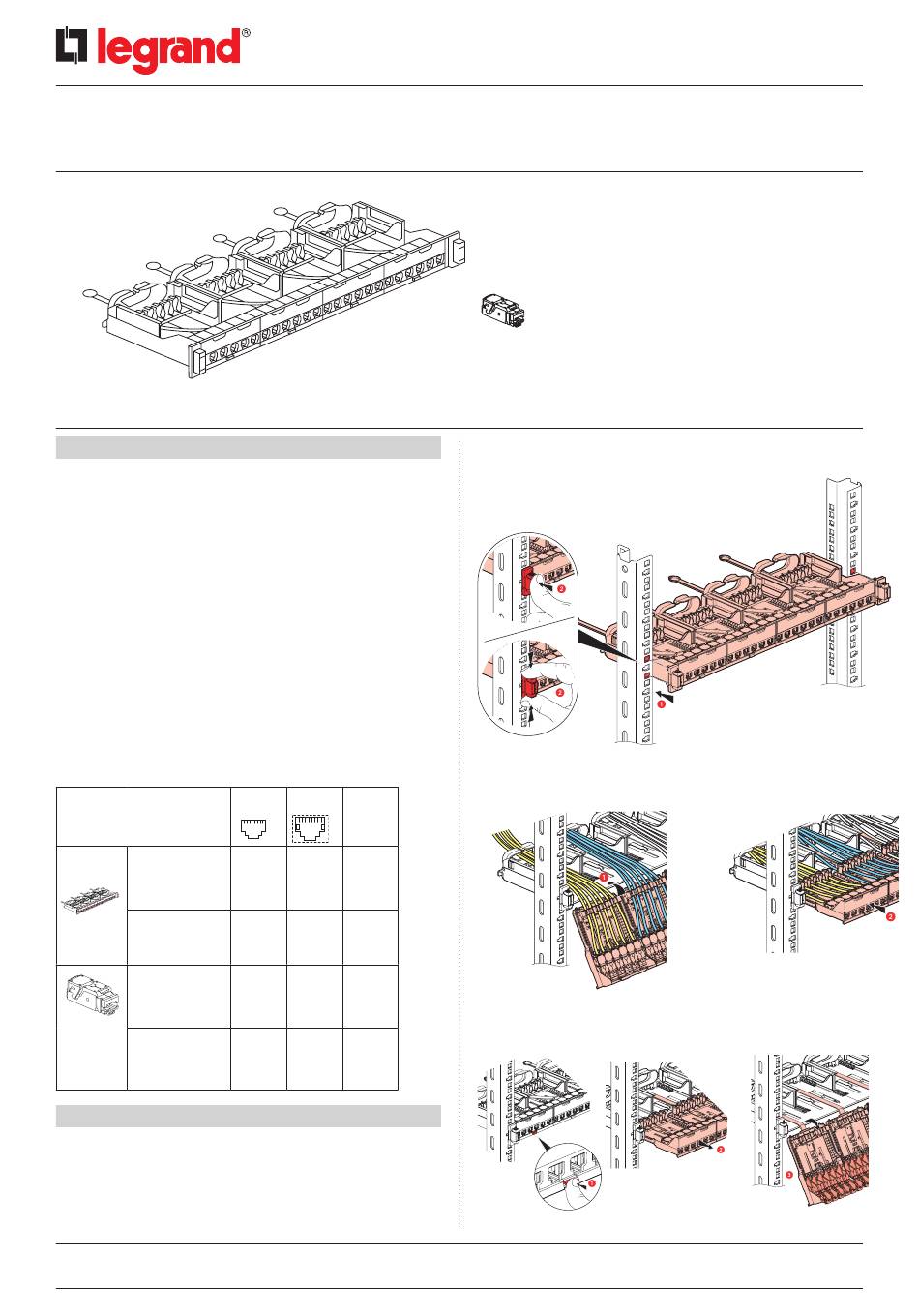

Panneau et connecteurs RJ45 LCS
1. CARACTERISTIQUES GENERALES
Equipés de Soluclip nouvelle génération pour fixation
automatique (pas de vis) sur les montants des baies et coffrets (les
soluclips ayant été conçus pour s'adapter à des montants d'épaisseur
allant de 1.5 à 2mm max).
Montage universel dans toutes baies ou coffrets avec reprise de
masse automatique sur les montants non peints. En cas de montants
peints, possibilité de raccorder à la masse avec un cordon grâce à une
connexion par vis.
Equipés de guide-câbles à l'arrière pour maintien du câble
lors de la maintenance.
Equipés de 4 cassettes de 6 connecteurs LCS
connexion rapide sans outil, avec repérage 568 A/B.
Livrés avec étiquettes de repérage de couleur pour chaque cassette
(bleu, blanc, jaune, orange).
Conformes aux normes ISO/IEC 11801 édition 3.0 (2017) et
ANSI/TIA 568.2-D.
Panneau 19'' - 1 U.
Extraction automatique des cassettes par simple pression sur le bouton
en façade.
Possibilité d'extraire chaque connecteur individuellement.
Désignation
Panneau 24 RJ 45
Cat. 6A UTP
Panneau 24 RJ 45
Cat. 6A STP
Connecteur 6 RJ
45 Cat. 6A UTP
Connecteur 6 RJ
45 Cat. 6A STP
2. MISE EN SITUATION
La fixation des connecteurs se fait par l'avant sans outil spécifique.
- Clippage unitaire du connecteur sur le panneau
Plus besoin de fixation par collier : le câble est maintenu dans son guide
câble dans la cassette et par un guide toron sur le panneau.
Fiche technique : S000096850FR-06
SOMMAIRE
128, av. du Maréchal-de-Lattre-de-Tassigny - 87045 LIMOGES Cedex
Tel : 0 (+33) 5 55 06 87 87 Fax : 0 (+33) 5 55 06 88 88
www.legrand.com
Cat. 6
3
A
0 337 70/72
3
RJ 45 cat. 6A à
STP
UTP
Poids (g)
0 337 70
1786
0 337 72
2505
0 337 73
11
0 337 75
40
Mise à jour le : 14/09/2021
SOMMAIRE
1. CARACTERISTIQUES GENERALES . . . . . . . . . 1
2. MISE EN SITUATION . . . . . . . . . . . . . . . . . . . . . . 1
PANNEAU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
CONNECTEURS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
5. PERFORMANCES A 20° . . . . . . . . . . . . . . . . . . . 2
6. COTES D'ENCOMBREMENT . . . . . . . . . . . . . . . 2
7. RACCORDEMENT USUEL DE RJ 45 . . . . . . . . 2
0 337 73/75
8. ACCESSOIRES . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
9. NORMES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
10. PERFORMANCES . . . . . . . . . . . . . . . . . . . . . . . . . 4
Montage panneau
Montage cassette
Démontage cassette
Référence(s) : 0 337 70/72/73/75
x4
x4
Créée le : 07/03/2017
Page
1/7
