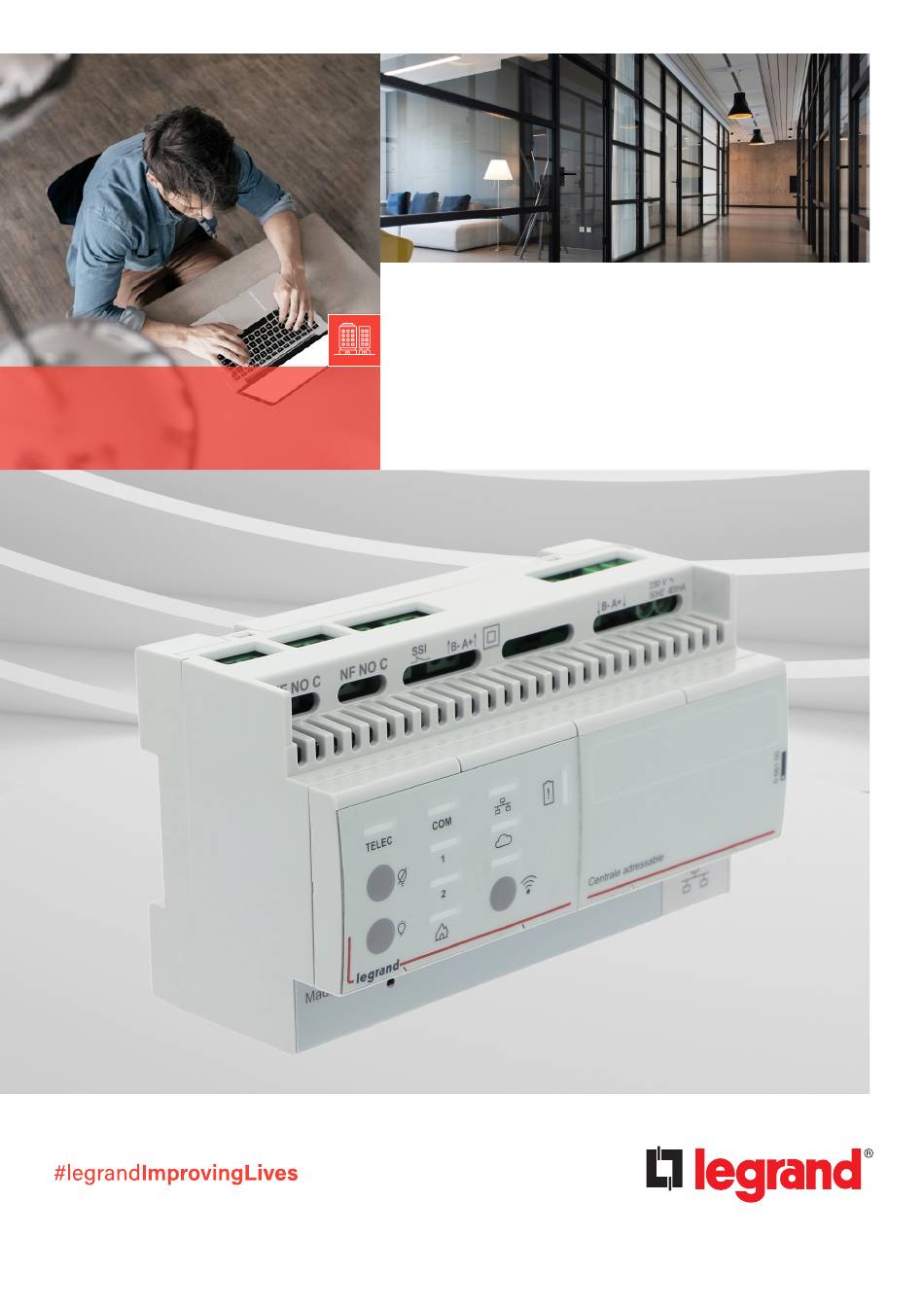

- Page 1 Guide du Système de contrôle des blocs d’éclairage GUIDE de sécurité adressables TECHNIQUE...
- Page 2 Sommaire ..........................1. INTRODUCTION - PRÉSENTATION DU SYSTÈME ......................................1.
- Page 3 ................................1. Sauvegarde et restauration des données de la centrale ......................................9. CONVERSION LVS2 VERS LVS3 ........................................... 10. INFORMATIONS LÉGALES ..........................................................
- Page 4 INTRODUCTION Présentation du système Le système LVS3 de contrôle des blocs d’éclairage de sécurité adressables est spécialement conçu pour répondre aux besoins des infrastructures nécessitant une maintenance structurée, telles que les bâtiments de grande envergure ou multisites. Il permet de centraliser l’état de fonctionnement de chaque bloc de sécurité...
- Page 5 INTRODUCTION Présentation du système Applications typiques et avantages du système Le système LVS3 est largement utilisé dans les environnements nécessitant une surveillance continue des dispositifs de sécurité, tels que : • Etablissements de santé • Etablissements universitaires (campus) Grands établissements scolaires (lycées) Les principaux avantages de ce système sont :...
- Page 6 COMPOSITION du système Liste des composants principaux Centrale addressable pour BAES réf. 0 661 00 Centrale (réf. 066100) L’élément central qui supervise et contrôle tous les blocs connectés. Elle intègre des fonctions de communication (RS485, RJ45) et des interfaces utilisateur pour la gestion des alertes et notifications Répéteur réf.
- Page 7 COMPOSITION du système (suite) Description succinte des produits Centrale (réf. 066100) - Bornes de raccordement relais défaut 1(1A continu, 10A pendant 10ms) - Bornes de raccordement relais défaut 2 (1A continu, 10A pendant 10ms) - Entrée pour contact sec d'alarme 230V B-A+ B-A+...
- Page 8 COMPOSITION du système (suite) Description succinte des produits (suite) Centrale (réf. 066100) 230 V ~ 50 Hz Alimentation secteur Couple de serrage 0.6 Nm Batterie LiFePO4 3.2 V / 0.6 Ah Consommation secteur 40 mA L 141.5 mm x H 87.1 mm Dimensions 8 modules Installation...
- Page 9 COMPOSITION du système (suite) Description succinte des produits (suite) Répéteur (réf. 062603) Entrée pour télécommande externe 230 VAC (mise au repos par zone) 230 V~ 50Hz 20 mA B– B– O U T Sortie télécommande Entrée télécommande (BAES) (centrale ou BAES) Caractéristiques techniques Alimentation : 230 V 50/60 Hz 20 mA Batterie NiCd 9 V ou Ni-MH...
- Page 10 RÈGLES de câblage Recommandations générales L’interface réf. 0 661 00 peut surveiller jusqu’à 1023 BAES Câble à utiliser pour la connexion de l’alimentation et le adressables avec 4 répéteurs 0 626 03. BUS des BAES adressables : U 1000 R2V 5G 1,5 mm La longueur totale maximum d’une ligne est de 2000 m La longueur maximum d’une ligne est de 700 mètres, (dans le cas des installations en étoile), au-delà...
- Page 11 RÈGLES de câblage (suite) Connexion avec télécommande 230V NO NF NO NF B-A+ B-A+ 50 Hz 40 mA Réf. : 0 625 20 MAC : 00:04:74:30:00:B1 20 32 20W26 TELEC Centrale adressable 230V Made in France 50Hz 15mA Disjoncteur Centrale adressable réf.
- Page 12 RÈGLES de cablage (suite) Installation réseau Installation d’une centrale isolée en accès Wifi local...
- Page 13 L’ensemble des blocs connectés à une centrale sera listé dans un fichier Excel au format CSV. Ce fichier sera ensuite importé dans l’application mobile CloseUp pour l’adressage des blocs et dans la centrale LVS3 elle-même pour assurer la surveillance de chaque bloc. Le fichier CSV doit respecter le format suivant :...
- Page 14 étiquetage des blocs (suite) Utilisation de l’Application Close Up avec la passerelle réf. 088240 L’application Legrand Close Up associée à la passerelle de configuration réf. 0 882 40 est utilisée pour simplifier le processus d’adressage des blocs adressables. Un compte utilisateur ELIOT est nécessaire pour accéder à l’application.
- Page 15 ADRESSAGE et étiquetage des blocs (suite) Utilisation de l’Application Close Up avec la passerelle réf. 088240 (suite) ADRESSER NOS PRODUITS Bloc Infrarouge Bloc à switch Adressage IR Saisie de l’adresse numérique entre Adressage sur liste Adressage direct à partir d’un switch 0 et 1022 Saisir les 10 codes Représentation du switch...
- Page 16 LVS 3 Première connexion • Connexion locale au niveau de la centrale via son point d’accès Wi-Fi CONFIGURATION d’une centrale Préparation : Utilisez un ordinateur ou une tablette équipée d’une interface Wi-Fi et placez-vous à proximité de la centrale. Assurez-vous que votre appareil dispose d’un navigateur internet compatible : Edge, Chrome, Firefox, ou Safari.
- Page 17 Accès à la centrale : Ouvrez un navigateur internet et saisissez l’adresse de la centrale dans la barre d’adresse : Nom de la centrale : https://lvs3-server-xxxx/login ( xxxx correspond aux 4 derniers caractères de l’adresse MAC indiquée sur la face avant de la centrale)
- Page 18 CONFIGURATION d’une centrale (suite) Configuration iniciale Création d’un utilisateur administrateur Lors de la première connexion à la centrale, il sera nécessaire de créer un compte administrateur. Ce compte aura les droits les plus élevés l’autorisant à pouvoir configurer et gérer la centrale. Si l’horloge de la centrale n’est pas correctement réglée, elle sera automatiquement synchronisée avec l’heure de l’appareil utilisé...
- Page 19 CONFIGURATION d’une centrale (suite) Configuration iniciale (suite) Sélection du catalogue (liste des blocs reconnus & gérables par la centrale) en fonction du pays (si mode maitre uniquement) Lors de la configuration initiale en mode maître, il est nécessaire de sélectionner le catalogue des BAES en fonction du pays d’installation.
- Page 20 CONFIGURATION d’une centrale (suite) Configuration iniciale (suite) Affichage de l’écran des réglages de la centrale Paramètres IP : Vérifiez ou modifiez les paramètres IP de la centrale pour assurer une connexion stable via le réseau Ethernet local. La centrale peut être configurée en adresse IP fixe ou en adresse IP automatique Configuration des notifications par email : Si vous souhaitez être informé...
- Page 21 CONFIGURATION d’une centrale (suite) Configuration iniciale (suite) Créer un nouveau site : Sélectionnez le bouton + Ajouter un site pour créer un site. Nom du site : Renseignez un nom clair et descriptif pour identifier le site dans le système. W W W .
- Page 22 CONFIGURATION d’une centrale (suite) Configuration iniciale (suite) Accéder à la configuration du site : Une fois le site créé, sélectionnez son nom pour ouvrir sa configuration. Configurer les informations du site : Renseignez les informations spécifiques au site, telles que son emplacement et ses paramètres généraux.
- Page 23 CONFIGURATION d’une centrale (suite) Configuration iniciale (suite) Déclaration de la centrale et des blocs installés Ajouter une centrale : Sélectionnez + Ajouter une centrale et saisissez les informations demandées, notamment le nom et l’emplacement de la centrale. W W W . L E G R A N D . F R...
- Page 24 CONFIGURATION d’une centrale (suite) Configuration iniciale (suite) Déclarer les blocs installés Première méthode : Importez un fichier CSV contenant les informations sur les blocs installés. Deuxième méthode : Sélectionnez + Ajouter des BAES pour ajouter manuellement les blocs à la centrale.
- Page 25 CONFIGURATION d’une centrale (suite) Configuration iniciale (suite) Déclarer les blocs installés (suite) W W W . L E G R A N D . F R...
- Page 26 CONFIGURATION d’une centrale (suite) Configuration iniciale (suite) Configurer les contacts de défaut de la centrale Si nécessaire, configurez les contacts de défaut de la centrale en cliquant sur l’icône correspondante dans l’interface de configuration.
- Page 27 CONFIGURATION d’une centrale (suite) Configuration iniciale (suite) Déclarer des emplacements W W W . L E G R A N D . F R...
- Page 28 CONFIGURATION d’une centrale (suite) Configuration iniciale (suite) Déclarer des emplacements (suite) Placer les blocs ou les centrales dans les emplacements.
- Page 29 CONFIGURATION d’une centrale (suite) Configuration iniciale (suite) Déclarer des plans Dans l’onglet Plans : Sélectionnez Ajouter plan pour importer un fichier de plan du bâtiment (formats pris en charge : DXF, DWG, SVG, PDF, JPG). Donnez un nom au plan pour faciliter son identification. REMARQUE ET CONSEILS Selon la taille du fichier, l’import peut prendre quelques minutes.
- Page 30 CONFIGURATION d’une centrale (suite) Configuration iniciale (suite) Déclarer des plans (suite) Sélectionnez les calques du plan après l’importation pour afficher les informations utiles.
- Page 31 CONFIGURATION d’une centrale (suite) Configuration iniciale (suite) Positionner les blocs sur le plan Dans la vue Emplacements ou Centrales , sélectionnez les blocs dans la liste, puis glissez-les sur le plan. Retirer un bloc : Pour retirer un bloc du plan, sélectionnez-le et cliquez l’icône correspondante pour le supprimer. Puis, sélectionnez Terminer pour clôturer la configuration du site.
- Page 32 CONFIGURATION d’une centrale (suite) Configuration iniciale (suite) Partager l’accès à d’autres utilisateurs Vous pouvez autoriser l’accès à d’autres utilisateurs en cliquant sur l’icône Puis, sur + Ajouter un utilisateur Renseignez les informations demandées (nom, rôle). Le rôle « utilisateur » donne uniquement un accès en consultation. Vous pouvez choisir les sites auxquels aura accès l’utilisateur.
- Page 33 CONFIGURATION d’une centrale (suite) Configuration iniciale (suite) Utilisation de la centrale en mode Extension Le mode Extension permet de connecter plusieurs centrales entre elles afin de gérer des installations d’éclairage de secours réparties sur des établissements multisites ou multi-bâtiments. Dans ce mode, la centrale Extension relaie les informations des blocs d’éclairage de sécurité (BAES) qui lui sont raccordés à...
- Page 34 CONFIGURATION d’une centrale (suite) Configuration iniciale (suite) Étapes de configuration d’une installation avec une centrale en mode Extension (suite) Accédez à l’interface de la centrale que vous souhaitez configurer en mode Extension. Ouvrir la page des réglages. Sélectionnez l’option Mode Extension Puis sélectionnez Configurer...
- Page 35 CONFIGURATION d’une centrale (suite) Configuration iniciale (suite) Étapes de configuration d’une installation avec une centrale en mode Extension (suite) Dans le formulaire renseigner l’adresse IP de la centrale maître et saisir à nouveau le mot de passe de connexion déclaré préalablement sur la centrale maîtresse. Après avoir saisi toutes les informations, sélectionnez OK pour valider la configuration.
- Page 36 VÉRIFICATION Test de communiaction Le test de communication permet de s’assurer que les blocs d’éclairage de sécurité adressables communiquent correctement avec la centrale. Pour effectuer ce test sélectionnez Centrales et BAES Puis sélectionnez Test de communication Une liste des produits connectés s’affichera, et le résultat du test de chaque bloc sera présenté individuellement : Une croix rouge indiquera un défaut, tandis qu’une coche verte validera le bon fonctionnement.
- Page 37 EXPLOITATION & maintenance Consultation de l’état des blocs La première page permet de visualiser rapidement l’état des sites créés, soit en mode liste soit en mode mosaïque. Les sites sont triés en fonction du nombre de défauts et de leur criticité. L’index de criticité...
- Page 38 EXPLOITATION & maintenance (suite) Consultation de l’état des blocs (suite) Les états et localisations des blocs du site en naviguant dans les emplacements en vue liste ou en vue plans Les rapports générés automatiquement Vous pouvez également depuis cette page : •...
- Page 39 EXPLOITATION & maintenance (suite) Consultation de l’état des blocs (suite) Historique des installation Depuis cet onglet il est aussi possible de générer une fiche d’intervention, de renseigner une réparation, d’acquitter une alerte, de naviguer directement sur l’emplacement sur plan d’un bloc en défaut. W W W .
- Page 40 EXPLOITATION & maintenance (suite) Consultation de l’état des blocs (suite) Le paramétrage des alertes Depuis cet écran il est possible de configurer des alertes pour le site en cliquent sur + Ajouter une alerte Si l’alerte doit faire l’objet d’une diffusion par mail cocher la case Diffusion...
- Page 41 Remplacement et maintenance des blocs Procédure de remplacement des blocs défectueux A l’aide de l’application Legrand Close Up, adresser le nouveau bloc à partir du fichier CSV de la centrale sur laquelle il est raccordé. Mise à jour des états après opération(s) de maintenance La centrale interroge les états des blocs en continu à...
- Page 42 MISE À JOUR ET SAUVEGARDE des données de la centrale Remplacement et maintenance des blocs Procédure de mise à jour du logiciel Depuis la page des réglages cliquer sur Mise à jour Sauvegarde et restauration des données de la centrale Depuis la page des réglages sélectionnez Sauvegarder ou Restaurer La restauration remplacera toutes les données courantes par les nouvelles données.
- Page 43 CONVERSION LVS2 vers LVS3 W W W . L E G R A N D . F R...
- Page 44 INFORMATIONS légales...
- Page 45 ANNEXES W W W . L E G R A N D . F R...
- Page 46 Service Relations Pro 0810 48 48 48 Service gratuit + prix appel du lundi au vendredi 8h à 18h 128 av. de Lattre de Tassigny 87045 Limoges Cedex - France E-mail : accessible sur legrand.fr...
