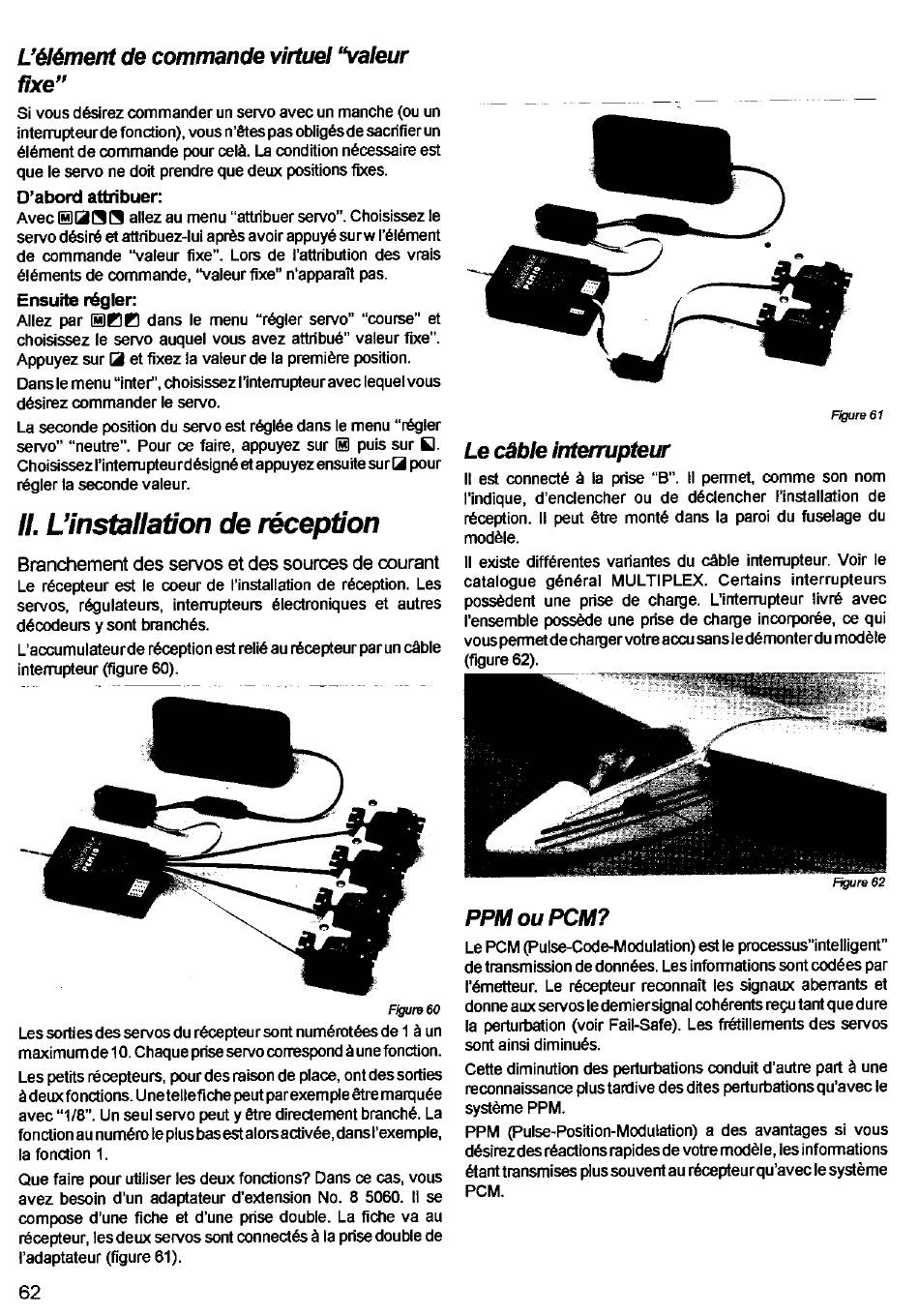

Ed6ment de commande vifurcl "valeur
fixeu
Si vous d6sirez cpmmander un servo avec un manche (ou un
intenupteurde fondion), vous n'ötes pas obligdsde sacrifierun
öldment de commande pour celä. La condition n6cessaire est
que le servo ne doit prendre que deux positions fxes.
D'abord attribuer:
Avec EIZI|B
allez au menu "attribuer servo". Choisissez le
servo d€sir{ et attribuez-luiaprös
avoirappuy€ surw l'6l6ment
de commande 'valeur fixe". Lors de I'attribution des vrais
6l6ments de commande, 'Valeur fixe" n'apparait pas.
Ensuib r6gler:
Allez par EIZZ dans le menu
"r6gler seryo" "course" et
choisissez le servo auquel vous avez attribu6" valeur fixe".
Appuyez sur El et fixez la valeur de la premiöß position.
Dans le menu "intef', choisissez I'intenupteuravec lequel vous
desirez commander le servo.
La seconde position du servo est rdgl6e dans le menu
"r€gler
servo" "neutre". Pour ce faire, appuyez sur El puis sur E.
Choisissezl'intenupteurd6sign6
et appuyez ensu ite surZ pour
r€gler la seconde valeur.
ll. L'in#llation de r6ception
Branchement
des servos et des sources de courant
Le rÖcepteur esi le coeur de I'installation
de rÖception. Les
seNos, r6gulateuF, interrupteurs 6lec{roniques et autres
d6codeurs y sont branchÖs.
L'accumulateurde
r6ception est reli6 au recepteurparun
cäble
interrupteur
(tigure 60).
Figurc 61
Le cäble int*rupteur
ll e$ connecl6 ä la prise
"8". ll permet, comme son nom
I'indique, d'enclencher ou de ddclencher I'installation de
r6ception. ll peut Ctre mont6 dans la paroi du fuselage du
modöle.
ll eiste diff6rentes variantes du cäble intenupteur. voir le
catalogue g6n6ral MULTIPLEX. Certains interrupteurs
possödent une prise de chaQe. L'intenupteur liv|€ avec
I'ensemble possöde une ptise de charge incorpor6e, ce qui
vous permet de charger votre accu sans leddmonterdu modÖle
(figure 62).
FkJurc 60
Les sorties des servos du rdcepteur sont num6rot6es de 1 ä un
maximumde 10. Chaque prise servo conespond ä une fonction.
Les petits recepteurs, pour des raison de place, ont des sorties
ä deuxfonctions. unetellefiche peut parexemde are maquÖe
avec "1/8". Un seul servo peut y ett€ ditEctement branch6. La
fonclion au num6ro le plus bas est alors adiv6e, dansl'exemple,
la fonction 1.
Que faire pour utiliser les deux fonctions? Dans ce cas, vous
avez besoin d'un adaptateur d'extension No. 8 5060. ll se
compose d'une fiche et d'une prise double. La fiche va au
r6cepteur, lesdeux servos sonl @nnec{6s ä la prise double de
I'adaptateur (figure 61).
62
PPM oUPCM?
Le PCM (Puls€-CodeModulation)
esi le processus"intelligent"
de transmission de donn6es. Les informations sont codees par
l'6metteur. Le r6cepteur reconnait les signaux abenants et
donne aux servos le demiersignal coh6rents requ tant que dure
la perturbation (voir Fail-Safe). Les fr6tillements des seNos
sont ainsi diminu6s.
Cette diminution des pe urbations conduit d'autrc part ä une
reconnaissanc€
plustardive des dites pefturbations qu'avec le
syslöme PPM.
PPM (Pulse-Position-Moduletion)
a des avantages si vous
desirezdes rÖactions rapidesde votre modÖle, les informations
6tant tra nsmises plus souvent au rocepteurqu'avec le syslÖme
PCM.
