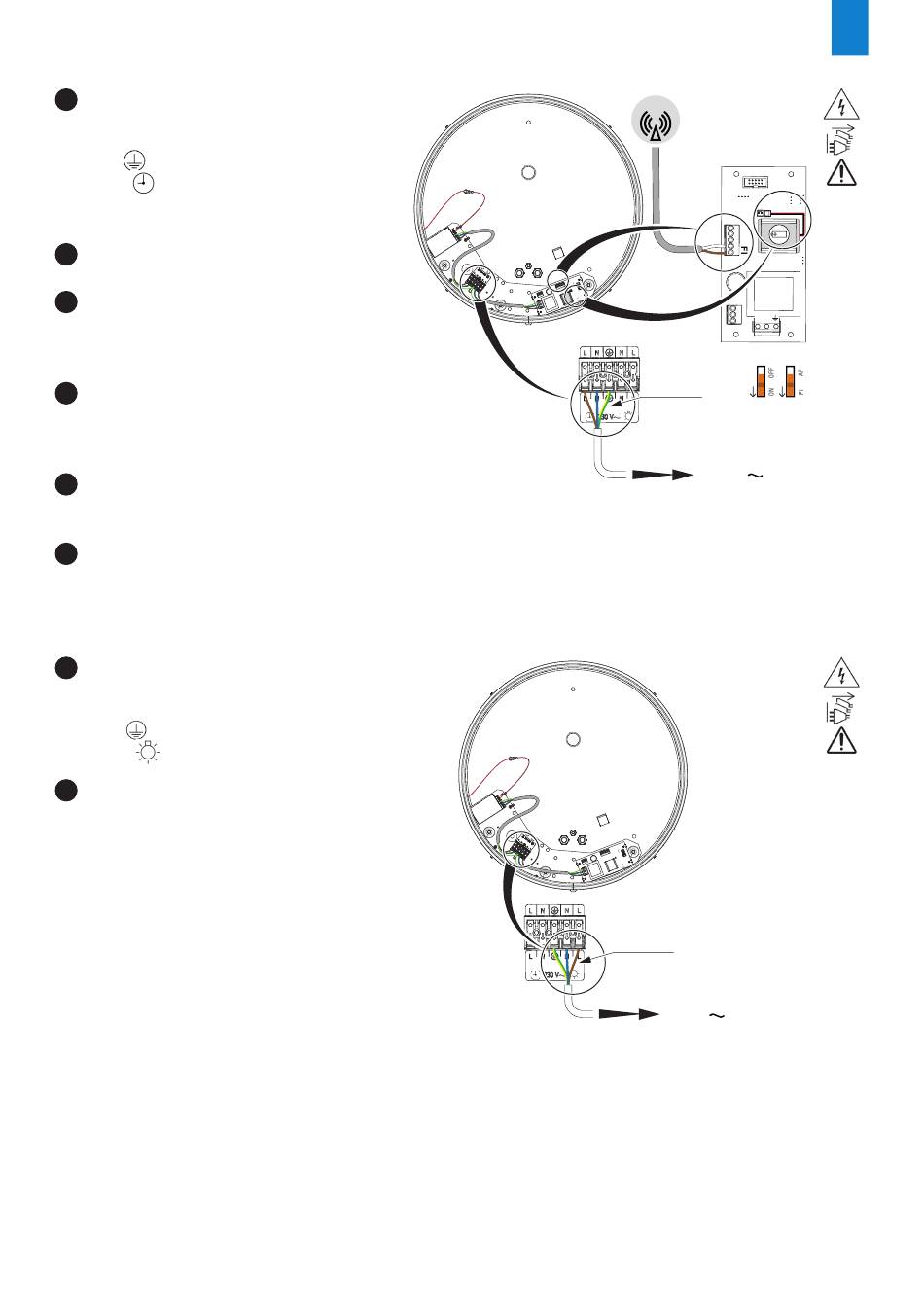

2.1.2.3 Modèle RADIOSYNCHRONISÉ
Passer un câble secteur par le presse
1
étoupe de droite puis connecter ce
câble sur le bornier dans les bornes
L-N- dédiées à la carte électronique
(sigle ). Si l'horloge dispose de
l'option éclairage, les 2 câbles secteur
doivent provenir d'un même bâtiment.
2 Attacher ce câble secteur à la
platine avec un collier.
3 Faire passer le câble électrique de
synchronisation en provenance de
l'antenne par le plus petit presse
étoupe centrale.
Connecter ce câble à la carte
4
électronique via le bornier avec la
sérigraphie FI.
Il n'y a pas de polarité à respecter.
Connecter le câble de la batterie de
5
secours (si présente) à la carte
électronique.
6 Vérifier la position des DIPs sur la
carte électronique (voir ci-contre).
2.1.2.4 Option éclairage
Passer un câble secteur par le presse
1
étoupe de gauche puis connecter ce
câble sur le bornier dans les bornes
L-N- dédiées à l'éclairage
(sigle ).
Attacher ce câble secteur à la
2
platine avec un collier.
RADIO
L N
DIPs
Ø 1,5 mm
2
230 V
Ø 1,5 mm
2
230 V
