STEP #3
Étape N°3
M4 Ballend Screwdriver
tournevis M4 à tête sphérique
Attach the Left Side (Part A) to the assembly from Step 2 using (10) 30mm Wood Dowels (Part FF),
(4) 60mm Bolt (Part BB) and (4) Crescent Washer (Part MM). Tighten the Bolts with the M4 Ballend-
Screwdriver and M4 Allen wrench, following theinstructions on pages 10 and 11.
Fixer le côté gauche (Pièce A) au montage assemblé à l'étape 2 à l'aide de (10) Chevillesen bois
30mm (Pièce FF), (4) boulons de 60 mm (Pièce BB), et (4) rondelles « croissant » (Pièce MM) à
l'aide de du tournevisM4 à tête sphériqueet la clé Allen M4 ensuivant les instructions pages 10 et 11.

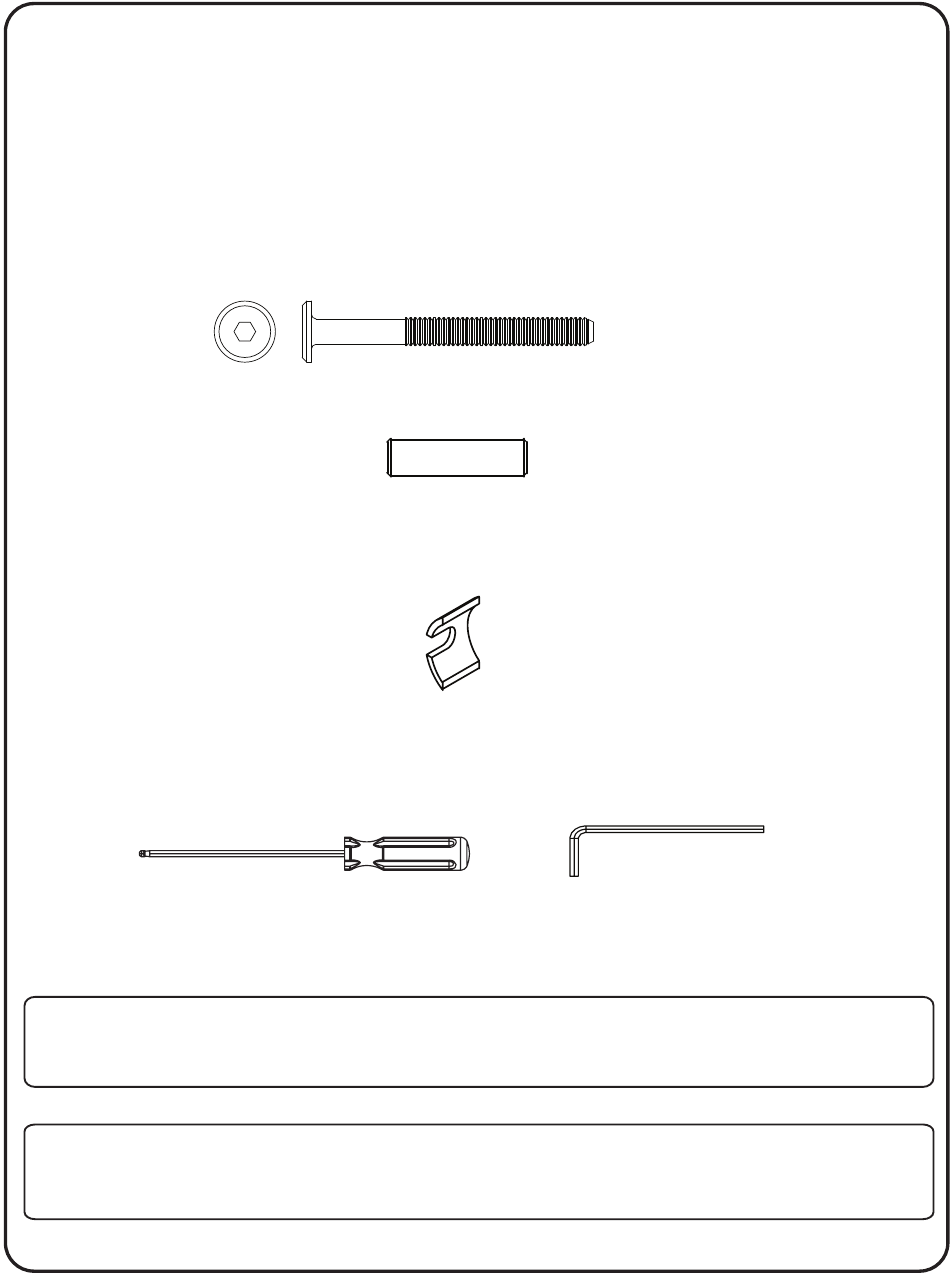

The following tools and parts are required:
Outils et pièces nécessaires:
Note: Fasteners are shown full size
Remarque: Les dispositifs de fixation sont Montrés en taille réelle
BB. M6x60mm Bolt x4
Boulon M6x60mm
FF. Φ8x30mm Wood Dowel x10
Cheville en bois Φ8x30mm
MM. Crescent Washer x4
Rondelle en Croissant
(included)
(inclus)
M4 Allen Wrench (included)
Clé Allen M4 (inclus)
16
