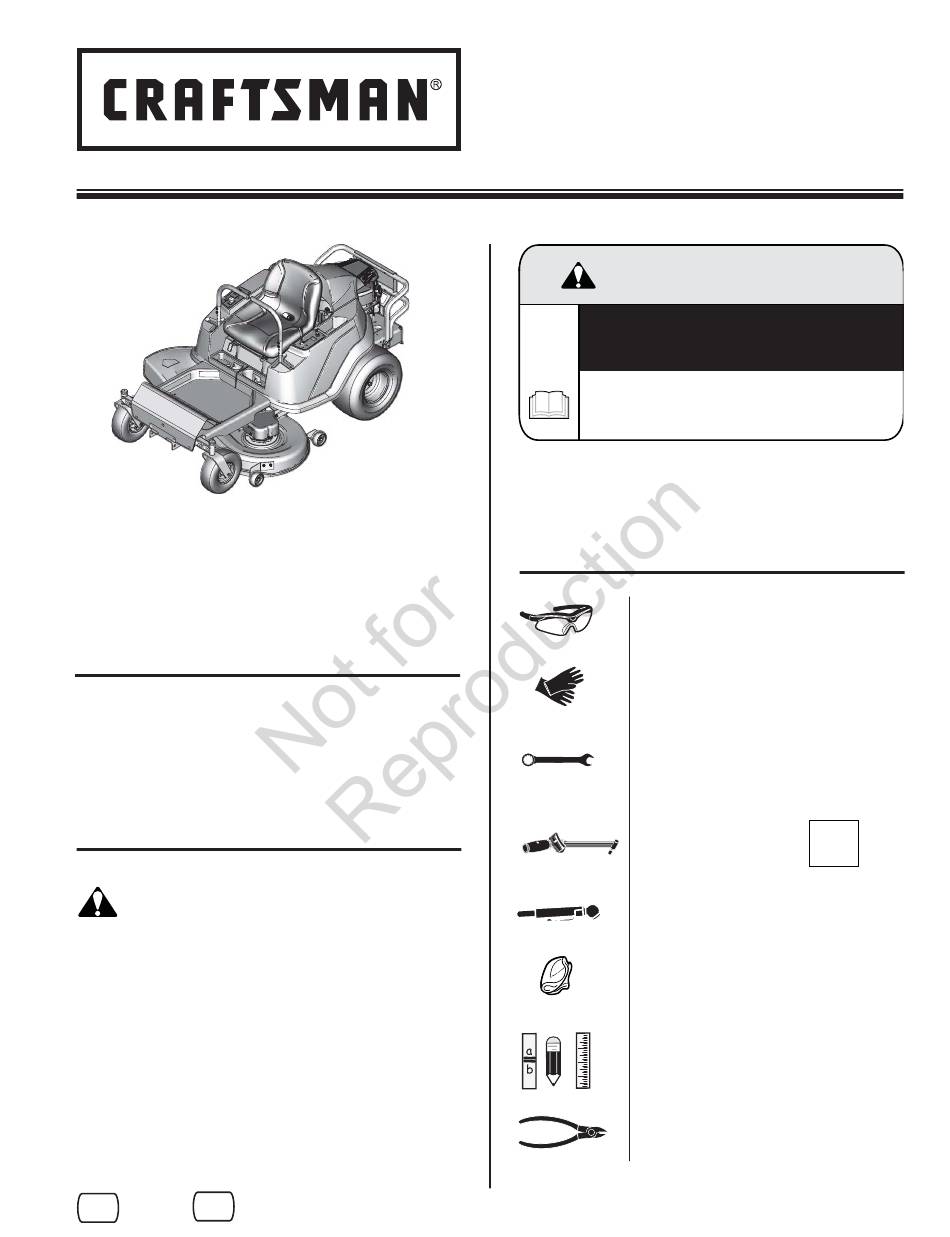

ZTS 7000
Zero-Turn with Electric Start
Model Numbers:
C950-60106-0
C950-60106-1
Attention Setup Personnel:
The safety warnings provided in this guide and
in the tractor's operator manual included with
the unit contain important information that must
be followed when assembling, setting-up, operating,
servicing, transporting, or storing the unit.
These warnings are highlighted by the safety alert
triangle symbol shown above, which signifi es that an
important safety message is being provided.
You must read, understand, and follow these
warnings and instructions, and use safe shop
and work practices at all times while working on
or around this unit and all other outdoor power
equipment.
English
Français
fr
en
C950-60107-0
C950-60107-1
Setup Guide
WARNING
AVOID SERIOUS INJURY OR DEATH:
Read and follow the tractor operator
manual before running engine.
Tools
EYE PROTECTION
WORK GLOVES
WRENCHES
7/16˝,1/2˝, 9/16˝, 3/4˝
TORQUE WRENCH
TIRE PRESSURE GAUGE
CLOTH (checking oil)
MEASURING TOOL FOR LEVELING
MOWER (4 inch stiff cardboard)
CUTTING TOOL FOR TIE DOWNS
lb-ft
( Nm)
7104985 Revision: B
