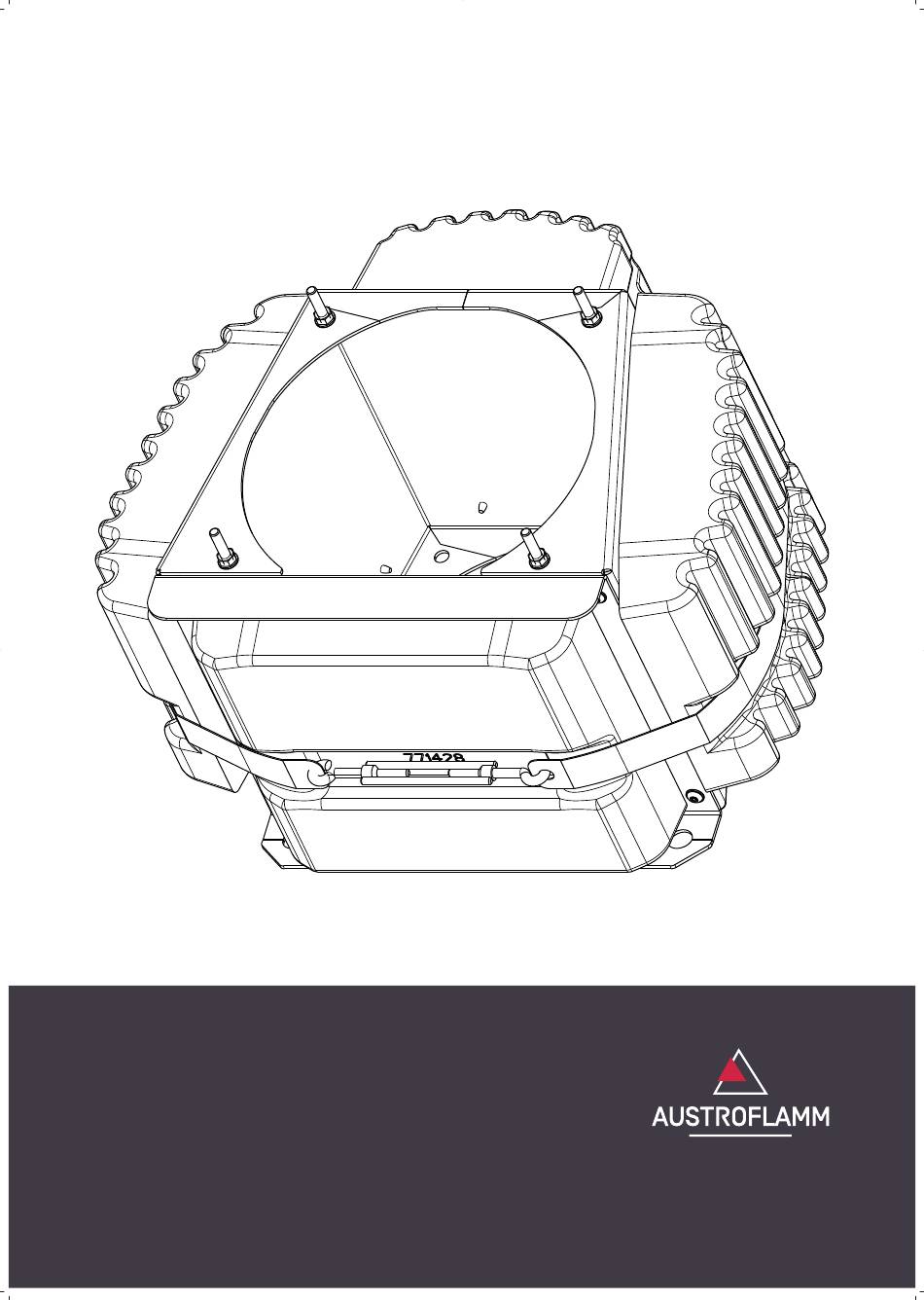

- Page 1 Montageanleitung / Assembly instructions Instructions de montage Istruzioni di montaggio HMS Aufsatz montieren www.austroflamm.com Mounting the HMS extension box Installer la rehausse HMS Montaggio dell’alzata dell’HMS...
- Page 2 Druck-, Rechtschreib- und Satzfehler vorbehalten. Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden und stel- len keine Verpflichtung seitens der Austroflamm GmbH dar. Für eventuelle Fehler in diesem Dokument übernimmt die Austroflamm GmbH keine Haftung.
- Page 3 Inhaltsverzeichnis Deutsch........................English ........................Français........................Italiano ........................
- Page 4 Inhaltsverzeichnis HMS Aufsatz montieren Inhaltsverzeichnis Allgemeines................................Aufsatzspeicherbox groß montieren........................
- Page 5 HMS Aufsatz montieren 1 | Allgemeines Allgemeines Pos. Nr. Anzahl Artikel Artikel-Nr. HMS-Aufsatz geschweißt 771421-29 HMS komplett 771422 Dichtung weiß selbstklebend 10x5x1200mm 718438 Scheibe o.F. für M8 718144-92 Sechskant-Mutter M8 718077-92...
- Page 6 1 | Allgemeines HMS Aufsatz montieren Aufsatzspeicherbox groß montieren 1) SK-Muttern, Scheiben und Spannpratze (1) lösen. 2) Rauchsammler abmontieren. Abb. 1: Rauchsammler abmontieren 3) Aufsatzspeicherbox groß auf die Bolzen anbringen. Abb. 2: Aufsatzspeicherbox groß auf die Bol- zen anbringen...
- Page 7 HMS Aufsatz montieren 1 | Allgemeines 4) Abgassammler (5) auf die Aufsatzspeicherbox geben und mit Spannpratze (3), Scheibe (2) und SK-Mutter (3) auf den Bolzen (4) befestigen. 5) Gegeben falls den Rauchsammler in die richtige Posi- tion bringen. Siehe dazu Kapitel Rauchsammler ein- stellen.
- Page 8 Contents HMS Aufsatz montieren Contents General.................................. Mounting large top storage box ........................10...
- Page 9 HMS Aufsatz montieren 1 | General General Item no. Quantity Article Article no. HMS extension box, welded 771421-29 HMS, complete 771422 Seal, white, self-adhesive, 10x5x1200mm 718438 Washer without chamfer for M8 718144-92 Hexagon nut M8 718077-92...
- Page 10 1 | General HMS Aufsatz montieren Mounting large top storage box 1) Loosen hexagon nuts, washers and clamping shoe (1). 2) Remove smoke collector. Fig. 1: Removing the smoke collector 3) Attach large top storage box to the bolts. Fig. 2: Attaching large top storage box to...
- Page 11 HMS Aufsatz montieren 1 | General 4) Place exhaust manifold (5) on to the top storage box and fasten it to the bolt (4) with clamping shoe (3), washer (2) and hexagon nut (3) . 5) If necessary, bring the smoke collector into the correct position.
- Page 12 Sommaire HMS Aufsatz montieren Sommaire Généralités ................................13 Installer le grand caisson d’accumulation......................14...
-
Page 13: Généralités
HMS Aufsatz montieren 1 | Généralités Généralités Pos. n°. Quantité Article Article n° Rehausse HMS soudée 771421-29 HMS complet 771422 Joint blanc autocollant 10x5x1 200 mm 718438 Rondelle s. chanfrein pour M8 718144-92 Écrou hexagonal M8 718077-92... -
Page 14: Installer Le Grand Caisson D'accumulation
