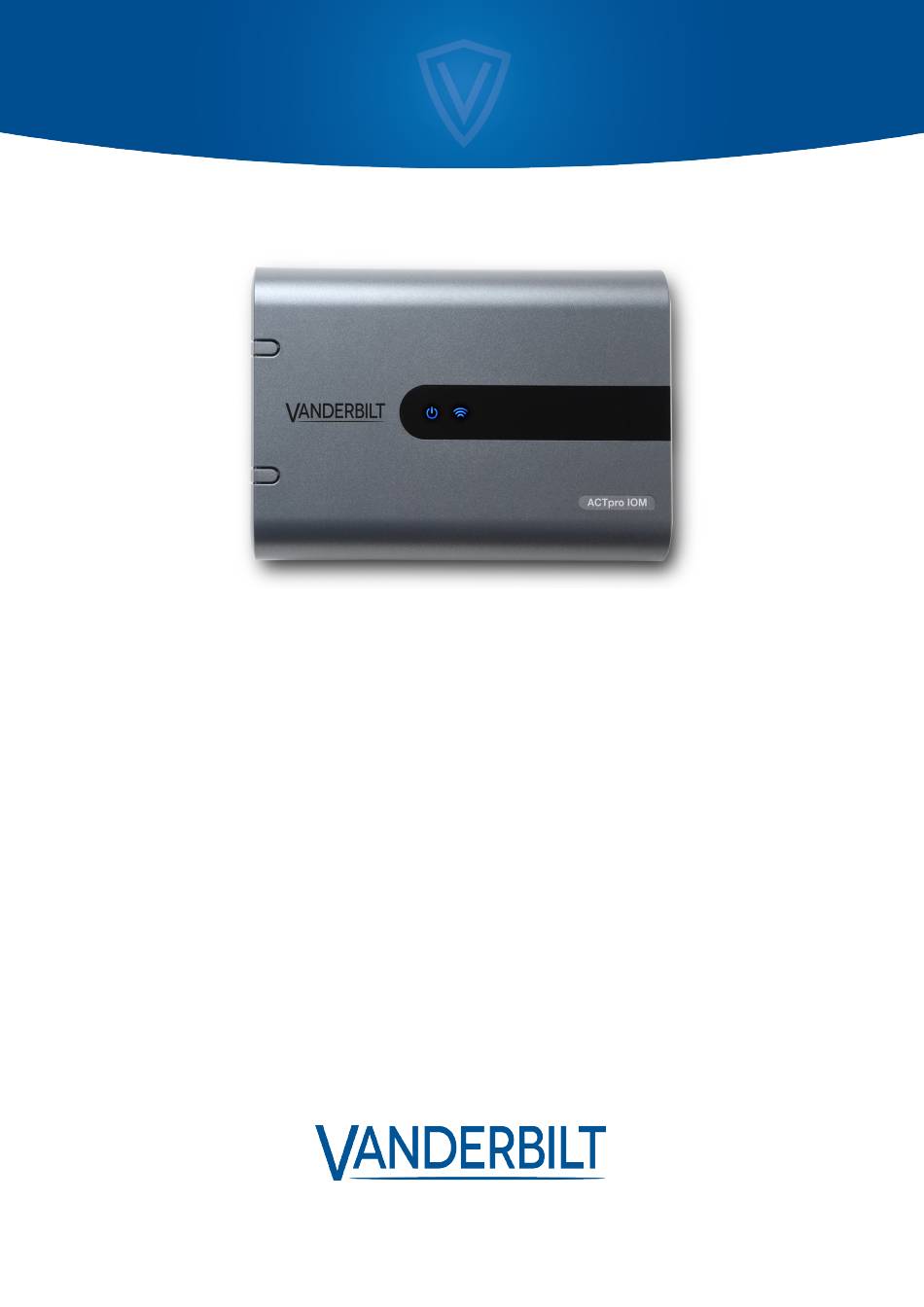

- Page 1 Module Entrée/Sortie ACTpro IOM Consignes d’installation et de configuration ID Document : A-100570-a Date d’édition : 08.04.2019...
- Page 2 à des tiers sans notre accord préalable écrit et de ne pas l'utiliser à d'autres fins que celles pour lesquelles il a été fourni. Par la présente, Vanderbilt International (IRL) Ltd déclare que le type d'équipement considéré est en conformité avec toutes les directives UE applicables relatives au marquage CE.
- Page 3 1 Vue d’ensemble 1.1 Caractéristiques 1.2 Prise en charge d’ACTEnterprise 1.3 Caractéristiques techniques 2 Installation 2.1 Réglage de l’adresse du module E/S 2.2 Exigences 2.3 Entrées 2.4 Paramètres usine 2.5 Câble réseau 2.6 Fonction des LED © Vanderbilt 2019 A-100570-a 08.04.2019...
- Page 4 Actif sur une sortie on/off 1.3 Caractéristiques techniques Tension 12–24 V CC Consommation 250 mA électrique Communications RS485 au contrôleur ACTpro Température de -10 °C à +50 °C / +14 °F à +122 °F fonctionnement Montage Apparent Installation Intérieur © Vanderbilt 2019 A-100570-a 08.04.2019...
- Page 5 Module Entrée/Sortie ACTpro IOM – Consignes d’installation et de configuration Vue d’ensemble Poids 500 g / 1,102 lb Dimensions Largeur : 236 mm, hauteur : 165 mm, profondeur : 55 mm / Largeur : 9¼" x hauteur : 6½" x profondeur : 2¼"...
- Page 6 Remarque : La longueur du câble d'alimentation vers le module d'E/S doit être de 30 m maximum. 2.1 Réglage de l’adresse du module E/S Le module E/S se règle à l’aide des interrupteurs DIP : Adr. 1 du module E/S : Interrupteur 8 activé © Vanderbilt 2019 A-100570-a 08.04.2019...
- Page 7 Module Entrée/Sortie ACTpro IOM – Consignes d’installation et de configuration Installation Adr. 2 du module E/S : Interrupteur 7 activé Adr. 3 du module E/S : Interrupteurs 7 et 8 activés Adr. 4 du module E/S : Interrupteur 6 activé...
- Page 8 Module Entrée/Sortie ACTpro IOM – Consignes d’installation et de configuration Installation 2.5 Câble réseau Soit : 1. Paire torsadée blindée unique, Belden 9501 ou similaire. 2. Câble CAT5 : A/B doit utiliser la même paire torsadée. 2.6 Fonction des LED La LED Comms bleue indique l’état de la communication avec le contrôleur.
- Page 9 Les données et la conception peuvent être modifiées sans préavis. La fourniture du produit dépend de sa disponibilité. ID document : A-100570-a Date d’édition : 08.04.2019 Publié par Vanderbilt International Ltd. Clonshaugh Business and Technology Park Clonshaugh, Dublin D17 KV 84, Irlande vanderbiltindustries.com...
