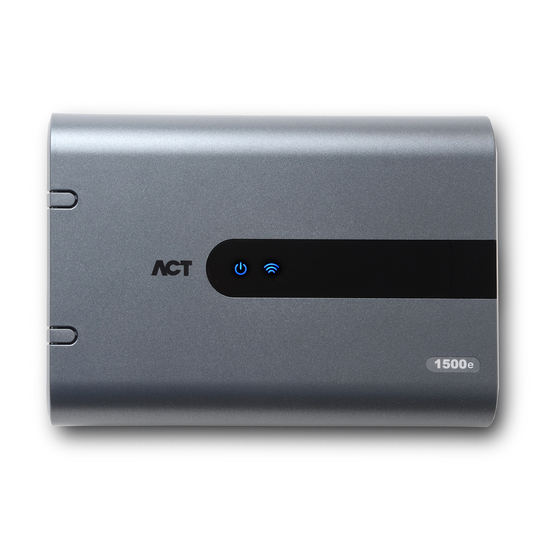

Contrôleur de portes ACTpro-1500/-15002A/-1500PoE
Instructions d'installation et d'utilisation
ID document : A-100539-c
Date d'édition : 15.03.2019

Publicité

Table des Matières
loading

Sommaire des Matières pour Vanderbilt ACTpro-1500

  • Page 1 Contrôleur de portes ACTpro-1500/-15002A/-1500PoE Instructions d’installation et d’utilisation ID document : A-100539-c Date d’édition : 15.03.2019...
  • Page 2 à d'autres fins que celles pour lesquelles il a été fourni. ACTpro-1500 & ACTpro-1500PoE Par la présente, Vanderbilt International (IRL) Ltd déclare que le type d'équipement considéré est en conformité avec toutes les directives UE applicables relatives au marquage CE.
  • Page 3: Table Des Matières

    2.3.2 Mise sous tension 2.3.3 Dépannage 2.3.4 Autoprotection 3 Câblage 3.1 Câblage type pour l’ACTpro-1500 3.2 Câblage des lecteurs de sortie 3.3 Ajouter un cavalier de terminaison de ligne OSDP pour les lecteurs OSDP 3.4 Configuration des portes incendie 3.5 Configuration interverrouillage/sas 3.6 Câblage de la centrale anti-intrusion...
  • Page 4: Présentation

    1 Présentation Ce guide décrit l’installation des contrôleurs ACTpro-1500. L’ACTpro-1500 est un contrôleur IP pour porte unique qui nécessite une alimentation externe de 12 ou 24 V. L’ACTpro-15002A est un contrôleur IP pour porte unique ayant un bloc d’alimentation de 12 VCC 2 A.
  • Page 5 Contrôleur de portes ACTpro-1500/-15002A/-1500PoE – Instructions d’installation et Présentation d’utilisation ACTpro-1500 ACTpro-15002A ACTpro-1500PoE Entrée PoE 802.3at (PoE+) 13,8 V sur sortie 1 A + 0,5 A charge de batterie Entrée PoE 802.3af (PoE) 13,8 V sur sortie 0,3 A + 0,5 A...
  • Page 6: Charge De Relais

    Module E/S (8 entrées et 8 sorties) 1.3 Suivi Tous les défauts, notamment Présence 230V et Autoprotection, sont reportés sur le logiciel ACT Enterprise et sur les contrôleurs ACTpro-1500, ACTpro-15002A et ACTpro-1500PoE via le navigateur Web. Présence La sortie MAINS PRESENT (PRESENCE 230V) du bloc d’alimentation est précâblée sur d’alimentation...
  • Page 7: Installation

    2 Installation Les contrôleurs ACTpro-1500 sont destinés exclusivement à une utilisation en intérieur et doivent être installés avec un raccordement permanent. Un dispositif externe de coupure de l’alimentation doit être monté. Avant l’installation, assurez-vous que l’alimentation électrique du contrôleur est débranchée.
  • Page 8: Montage

    1. Raccordez les fils de la batterie à la batterie en veillant à respecter la polarité des raccordements de la batterie. Vanderbilt vous recommande d’utiliser une batterie de 7 Ah. 2. Mettez sous tension l’alimentation réseau et vérifiez que la LED verte de l’alimentation est allumée.
  • Page 9: Autoprotection

    Contrôleur de portes ACTpro-1500/-15002A/-1500PoE – Instructions d’installation et Installation d’utilisation fonction du modèle). 4. Coupez l’alimentation réseau. 5. Vérifiez que les batteries continuent de fournir de la tension et du courant au dispositif de charge. La LED verte devrait être éteinte.
  • Page 10: Mise Sous Tension

    Contrôleur de portes ACTpro-1500/-15002A/-1500PoE – Instructions d’installation et Installation d’utilisation 2.3.2 Mise sous tension 1. Raccordez correctement le câble de charge nominale au dispositif de charge et fixez-le à l’aide d’attaches de câbles. Veillez à respecter la polarité. 2. Raccordez le câble Ethernet approprié depuis la source PoE++ au connecteur POE IN RJ45 (à...
  • Page 11: Câblage

    3 Câblage Cette rubrique décrit les articles suivants : 3.1 Câblage type pour l’ACTpro-1500 3.2 Câblage des lecteurs de sortie 3.3 Ajouter un cavalier de terminaison de ligne OSDP pour les lecteurs OSDP 3.4 Configuration des portes incendie 3.5 Configuration interverrouillage/sas 3.6 Câblage de la centrale anti-intrusion...
  • Page 12: Câblage Des Lecteurs De Sortie

    Pour les lecteurs au format Clock&Data, câblez le lecteur de sortie en parallèle mais laissez le fil SENSE non connecté. Pour les lecteurs Wiegand, câblez le DATA 0 du lecteur de sortie sur SENSE sur l’ACTpro-1500. Longueur maximale : 100 mm avec 12 VCC Câble : blindé...
  • Page 13: Configuration Des Portes Incendie

    Paramètres > Portes > Portes Incendie. 2. Câblez la centrale d’alarme incendie (A) au contrôleur ACTpro-1500 comme indiqué dans le schéma : Tant qu’un signal de tension nulle (0 V) est maintenu vers l’entrée AUX de la Porte 1, les portes du groupe Portes Incendie continuent de fonctionner normalement.
  • Page 14: Câblage De La Centrale Anti-Intrusion

    3.6 Câblage de la centrale anti-intrusion Pour armer/Désarmer la centrale anti-intrusion : 1. Raccordez la centrale d’alarme anti-intrusion au contrôleur ACTpro-1500 comme indiqué dans le schéma : A Centrale anti-intrusion B Raccordez la sortie du Relais AUX du contrôleur à l’entrée d’armement de la centrale d’alarme.
  • Page 15: Retour Aux Paramètres Usine Et Configuration De L'adresse Ip Du Contrôleur

    4 Retour aux paramètres usine et configuration de l'adresse IP du contrôleur Les contrôleurs ACTpro-1500, ACTpro-15002A et ACTpro-1500PoE sont équipés de deux interrupteurs DIP. Interrupteur DIP 1 : DHCP Il active le DHCP ou le mode d’adresse IP statique. Interrupteur DIP 2 : DEFAULT (DÉFAUT) Il active les paramètres par défaut pour le contrôleur ou l’adresse IP statique...
  • Page 16: Réinitialisation De L'adresse Ip Statique À Sa Valeur Par Défaut

    Contrôleur de portes ACTpro-1500/-15002A/-1500PoE – Instructions d’installation et Retour aux paramètres usine et configuration de d’utilisation l'adresse IP du contrôleur Remarque : l’adresse IP statique par défaut est 192.168.1.60. 3. Remettez sous tension la carte. 4.3 Réinitialisation de l'adresse IP statique à sa valeur par défaut L’adresse IP statique peut être réinitialisée à...
  • Page 17 Contrôleur de portes ACTpro-1500/-15002A/-1500PoE – Instructions d’installation et Retour aux paramètres usine et configuration d’utilisation de l'adresse IP du contrôleur 5. Choisissez le menu Communication et définissez les informations suivantes : Static IP Address (Adresse IP statique) Network Mask (Masque de réseau) Default Gateway (Passerelle par défaut)
  • Page 18: Indicateurs D'état

    B/GL. La LED de défaut s’allume si l’interrupteur d’urgence de bris de glace est activé. Défaut 230V : le contrôleur ACTpro-1500 accepte un signal de présence de tension 230V provenant d’un bloc d’alimentation (précâblé sur l’ACTpro-1500). Ce signal est câblé sur l’entrée MAINS PRESENT (PRÉSENCE D’ALIMENTATION) sur le circuit imprimé.
  • Page 19 Les données et la conception peuvent être modifiées sans préavis. La fourniture du produit dépend de sa disponibilité. ID document : A-100539-c Date d’édition : 15.03.2019 Publié par Vanderbilt International Ltd. Clonshaugh Business and Technology Park Clonshaugh, Dublin D17 KV 84, Irlande vanderbiltindustries.com...

Ce manuel est également adapté pour:

Actpro-15002aActpro-1500poe
