7.7 Conversion de cheminée
coaxiale à colinéaire
Avant la conversion, faites inspecter l'installation existante par
un ramoneur de cheminée ou installateur qualifié. Le système de
cheminée existant doit être en bon état de fonctionner. Avant de
débuter l'installation suivante, vérifiez avec vos agents locaux du code
du bâtiment que ce type d'installation est permis dans votre région.
Suivez le SCHÉMA 4 des configurations permises du conduit
d'évacuation pour une installation dans une cheminée existante en
maçonnerie. Faites passer les conduits d'évacuation et de prise d'air à
travers la cheminée existante en maçonnerie.
7.7.1 Configurations d'évacuation
colinéaire à coaxiale
IMPORTANT: Les sections horizontales du conduit d'évacuation exigent
une pente montante d'au moins 1/4 po (6 mm) à tous les 12 po (305
mm) de course horizontale.
IMPORTANT: L'ensemble d'écrans thermiques d'évacuation doit être
installé si un conduit d'évacuation horizontal de longueur minimale
est raccordé par le haut de l'appareil.
IMPORTANT: Le conduit d'évacuation flexible doit être installé avec
soin pour éviter une courbe trop serrée pouvant causer de l'abrasion
ou endommager le conduit flexible.
Les options d'installation du conduit d'évacuation énumérées ci-
dessous (i, ii) permettent une course horizontale minimale de 0 po / 0
mm (minimum) à 24 po / 610 mm (maximum) avec conduit rigide ou
flexible
(i) Terminaison d'évacuation verticale min./max. :
Adaptateur coaxial à colinéaire + 10 pi (3,05 m) longueur
minimale conduit aluminium flex. 3 po x 3 po / 50 pi (15,24
m) longueur maximale conduit flex. 3 po x 3 po aluminium +
chapeau d'évacuation
(ii) Terminaison d'évacuation verticale min./max. par le haut du
foyer avec conduit rigide
Coude 90° horizontal + Adaptateur coaxial à colinéaire + 10 pi
(3,05 m) de longueur minimale de conduit aluminium flexible
3 po x 3 po / 50 pi (15,24 m) longueur maximale de conduit
aluminium flexible 3 po x 3 po + chapeau d'évacuation
#SP-34 LE & MV R.6 Avril 2020
(A) Écrans thermiques des étriers
(B) Coude de 90°
(C) Écran thermique d'évac.
Hussong Mfg. Co., Inc. • Kozy Heat Fireplaces

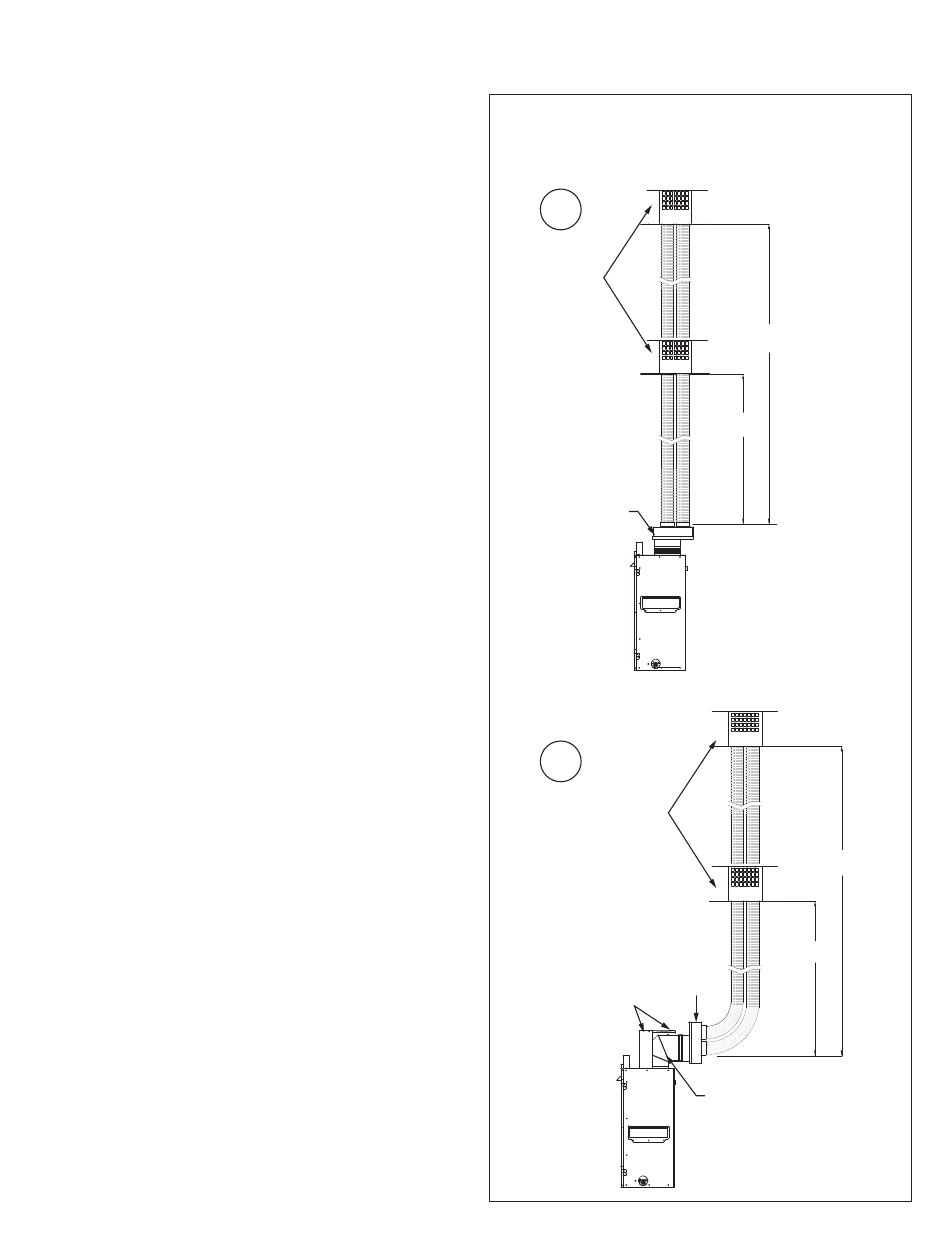

SCHÉMA 4 CONVERSION DE CHEMINÉE COAXIALE À COLINÉAIRE
(D) Adaptateur coaxial à colinéaire
(E) Adaptateur supérieur
(F) Chapeau d'évacuation
i
E
D
A
ii
E
D
C
A
B
50'
(15.24m)
10'
(3.05m)
50'
(15.24m)
10'
(3.05m)
29
CONDUIT D'ÉVACUATION
