9.5.1 Instructions pour les châssis 40x80
Attachez un support en plastique à chaque actionneur en utilisant le
matériel comme indiqué ci-dessous :

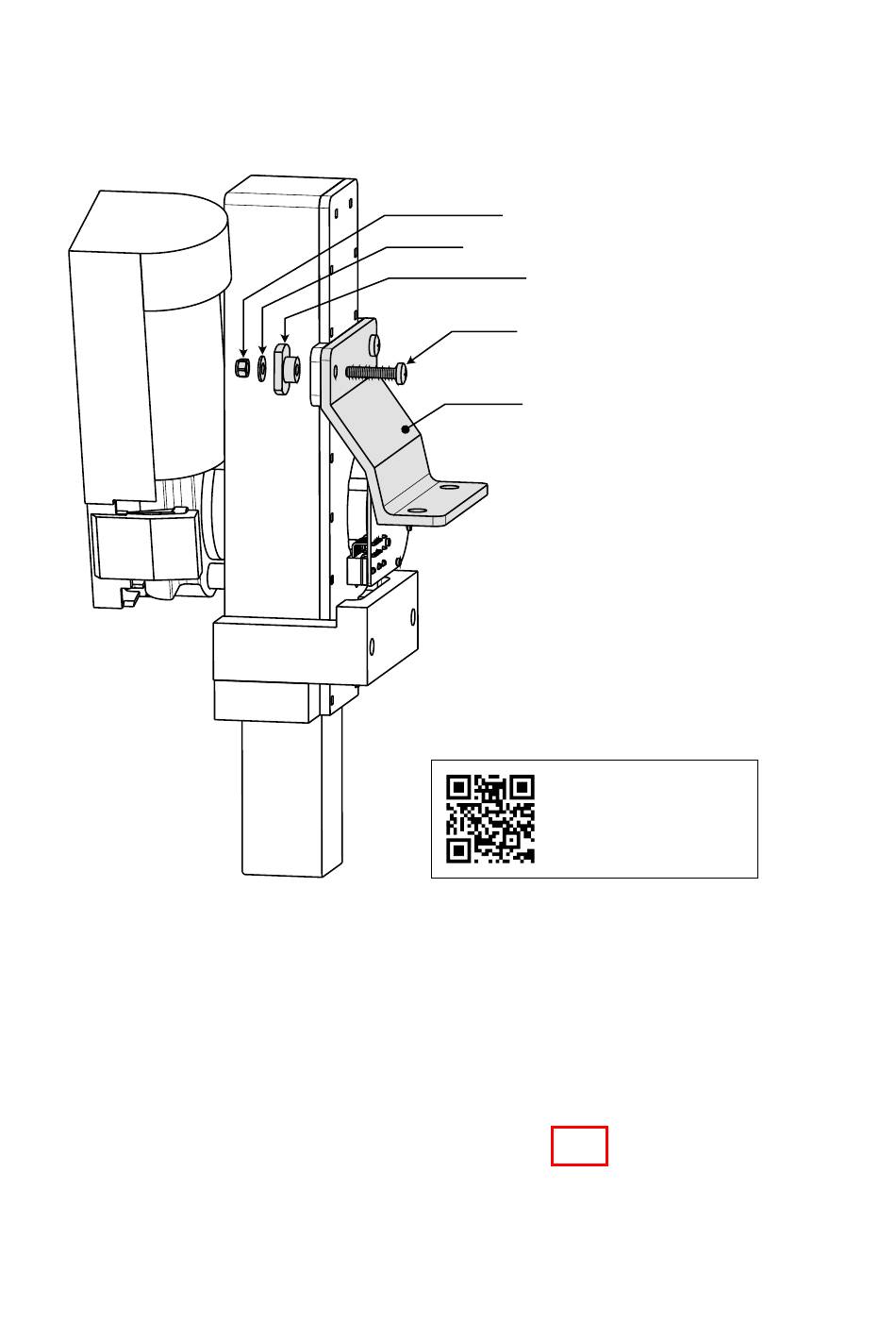

Figure 20 – Fixation d'un support 40x80 à un actionneur.
Le support est maintenu en place avec deux vis M5x25, deux entre-
toises, deux rondelles et deux écrous de sûreté. La figure ne montre
qu'un côté. Ne serrez pas excessivement les vis.
Conseil : Attachez une extrémité du câble à 8 broches à l'actionneur
maintenant, quand il est facile à atteindre. Voir 9.8.3 pour les détails.
Préparez-vous à monter les actionneurs au châssis en insérant quatre
30
M5 Locknut
Washer
Plastic spacer
M5x25
Bracket
Instruction video
www.simrig.se/r/27
9 Assemblage
