Certaines installations d'évacuation nécessitent une réduction du débit d'air. Voir les schémas de la section «Installation du système d'évacuation» pour
connaître les exigences requises pour votre installation.
La plaque de réduction du débit d'air est installée sur l'appareil et réglée sur la position 0.
Pour régler la réduction de débit d'air comme indiqué sur les shémas de configuration du système d'évacuation, suivre les instructions suivantes :
1. Enlever l'écran vitré de sécurité et la vitre de la chambre de combustion - voir les instructions dans le présent manuel.
2. Régler la plaque de réduction du débit d'air à la position souhaitée comme indiqué sur les schémas ci-dessous.
3. Une fois que la plaque de réduction du débit d'air est correctement réglée, la fixer à l'aide des vis.

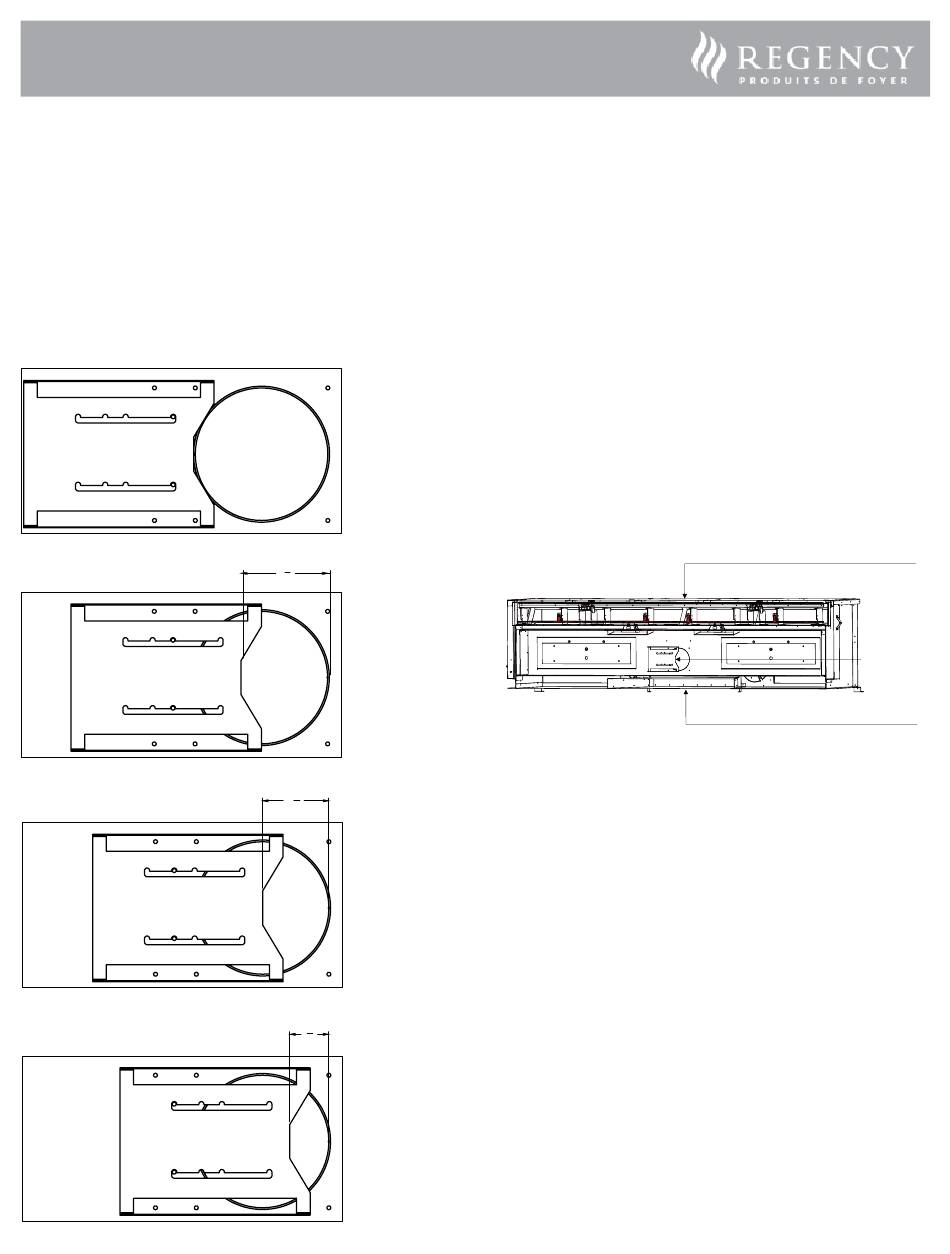

RÉGLAGE DU RÉDUCTEUR DE DÉBIT D'AIR
Position 0
Complètement ouvert
Préréglage en usine
3 1 8 "
Position 1
3-1/8 po
2 3 8 "
Position 2
2-3/8 po
1 3 8 "
Position 3
1-3/8 po
Section transversale illustrant le plafond de la chambre de
combustion depuis l'intérieur
Foyer au gaz City Series CV60E |
Avant de l'appareil
Réducteur
du débit d'air
Arrière de l'appareil
