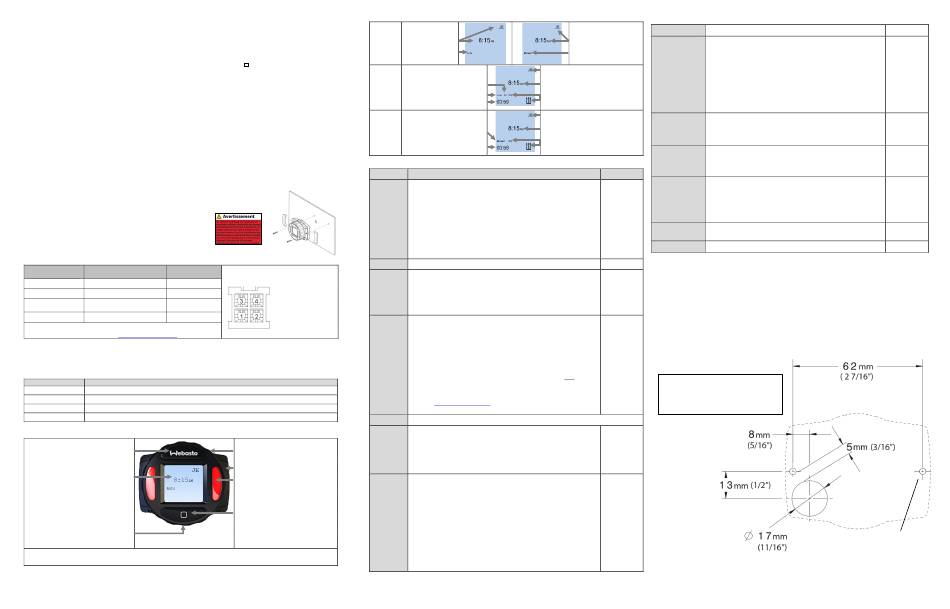

Webasto SmarTemp Control Guide Rapide page 2

Généralités
Merci d'avoir opté pour Webasto afin de subvenir à vos besoins en chauffage. Le Webasto SmarTemp Control fx vous permet de
programmer une semaine à l'avance les cycles de démarrage de votre appareil de chauffage Webasto avec 4 programmes uniques
à chaque jour.
Commande
Le Webasto SmarTemp Control fx peut être commandé à l'aide d'un cadran rotatif situé à l'extérieur du système permettant de
naviguer à travers différentes options de menu. Il suffit de cliquer sur le bouton de sélection (
des sections suivantes seront décrits chaque article du menu, ainsi que ses paramètres par défaut.
Compatibilité
Tous les appareils de chauffage à eau. Le SmarTemp Control fx dispose d'un signal de sortie de 1 A. Les appareils de chauffage qui
nécessitent un signal d'ampérage plus élevé devront avoir recours à un relais afin d'accommoder différentes spécifications
d'appareils de chauffage. Pour plus de détails, voir les branchements électriques.
Remarque : relais non compris.
Procédure de montage
1. Trouvez un lieu de montage approprié (sur une surface plane) dans un endroit visible.
Remarque: toujours installer dans une zone protégée des effets de la météo et de la contamination.
2. Utilisez les dimensions de perçage afin de tracer les deux trous de montage.
3. (étape facultative) Pour faire passer un faisceau de câbles par la surface de montage, percez un trou de 17 mm tel
qu'indiqué sur l'image des dimensions de perçage. (Assurez-vous de faire passer le faisceau de câbles dans le trou avant
d'installer les bornes dans le boîtier du connecteur)
REMARQUE : assurez-vous qu'il n'y a aucun obstacle derrière le lieu de perçage avant d'y faire un trou.
4. Fixez le Webasto SmarTemp Control fx
à l'aide des deux vis n o 4 fournies.
5. Mettez en place l'autocollant
avertisseur « Appareil de chauffage hors service » à un endroit
très visible, à proximité du bouchon de remplissage de carburant.
6. Observez la section des descriptions de menu pour voir un
réglage approprié du menu.
Branchements électriques
Brochages de sortie du connecteur SmarTemp
Numéro de la
Description Couleur du câble
broche
1 + 12/24 V Rouge
2 GND Brun
Signal de chauffage Marche /
3 Noir ou Gris
Arrêt
4 Code clignotant de diagnostic Vert
Pour enlever la borne : utilisez l'outil de retrait de bornes de Molex
Pièce : 11-03-0044 (http://www.molex.com)
Branchement du relais : (si applicable)
Les appareils de chauffage qui nécessitent un signal d'ampérage plus élevé devront avoir recours à un relais afin accommoder différentes
spécifications d'appareils de chauffage. Si un signal à 1 A ne suffit pas à démarrer l'appareil de chauffage branché, utilisez les brochages de
sortie d'un relais standard comme décrit ci-dessous.
Relais Sortie
Broche de relais 30 Source d'énergie à pile (B+)
Broche de relais 85 Mise à la terre
Broche de relais 86 Commutation du câble de signal 1 A de la broche 3 du faisceau du SmarTemp Control fx.
Broche de relais 87 Source de sortie vers l'appareil de chauffage (signal marche/arrêt)
Description des composants
(Webasto) Bouton Marche/Arrêt
Écran LCD
*Port de service micro USB
* Le port de service micro USB n'est pas utilisé à des fins de diagnostic pour le radiateur Webasto sur SmarTemp Control fx.
Légende d'écran LCD
Mode Mode veille
veille (automatique)
Mode automatique
(minuterie activée)
) pour faire votre choix. Au cours
Mode
automat
ique
Minuterie en cours d'utilisation
Mode
manuel
Mode d'opération manuelle
Descriptions du menu
Définitions
Mode Deux modes sont disponibles :
–
–
Note : En mode manuel, le radiateur continue à fonctionner sur la base de
la «durée» prédéfinie par l'utilisateur. Voir «Durée» pour de plus amples
détails.
Langues Textes en langues anglaise, française et espagnole.
Durée «Durée» permet de sélectionner la durée de fonctionnement du radiateur. La
plage de sélection est de 10 à 120 minutes, sélectionnable par tranches de
10 minutes.
Note : La durée par défaut de toutes les minuteries est, par défaut, la durée
BORNE INSERT CÔTÉ
de fonctionnement définie. L'utilisateur a la possibilité de modifier
DU BRANCHEMENT
manuellement la durée de fonctionnement de chaque minuterie.
Codes Cette section enregistre les 5 derniers codes d'erreur et la date à laquelle ils
d'erreur ont été réglés. Surlignez et sélectionnez un code d'erreur pour une
description complète.
Si le radiateur produit un code d'erreur, le témoin d'état s'allume en rouge et
l'erreur apparaît sur l'écran principal. Les codes d'erreur ne peuvent être
réinitialisés via le Webasto SmarTemp Control fx 2.0 sur le radiateur.
Consultez le manuel d'instruction du radiateur pour réinitialiser un code
d'erreur.
Note: Le diagnostic par code clignotant n'est pas disponible sur tous les
radiateurs à eau. Les codes sur des produits sans fonctionnalité de code
clignotant peuvent quand même être obtenus en utilisant l'outil de
diagnostic informatique. Consultez le manuel d'instruction applicable à
l'adresse
concernant les diagnostics sur PC.
Options Niveau de réglage avancé : voir ci-dessous
Heure et L'heure et la date permettent à l'utilisateur de rectifier la date et l'heure du
jour. L'utilisateur a également le choix du mode d'affichage en AM/PM ou
date
par 24h. Si le format 24 heures est sélectionné, le format de date deviendra
jj/mm/aaaa. Utilisez le bouton rotatif pour choisir l'heure et la date et le
Bouton rotatif
bouton de sélection pour confirmer chaque nouvelle entrée. Le bouton
Webasto peut être utilisé pour revenir au champ précédent si des
Bouchon à vis
modifications supplémentaires sont nécessaires.
Témoin(s) d'état Minuterie Il existe 4 cycles de démarrage du radiateur 7 jours par semaine. La minuterie
se divise en trois catégories. L'utilisateur peut opter pour «Lun-Ven» afin de
définir simultanément une minuterie spécifique (T1 – T4) pour une semaine
de travail typique. Une fin de semaine, «Sam-Dim» peut être programmée de
la même manière, tout comme une semaine complète à l'aide de «Lun-Dim».
Le lien «personnalisé» permet à l'utilisateur de programmer une minuterie
Bouton de sélection
spécifique (T1 – T4) pour chaque jour individuel.
Lorsque vous sélectionnez une minuterie spécifique, un sous-menu s'affiche
(Modifier, Sauter et Désactiver). Pour modifier le cycle de la minuterie,
sélectionnez «Modifier». Les modifications sont enregistrées immédiatement.
La fonction «skip» permet de sauter une fois un cycle de minuterie sur une
période de 7 jours. La minuterie est réactivée après ce contournement une
seule fois. Note : Pour désactiver définitivement une minuterie spécifique,
sélectionnez «Désactiver».
Mode veille (manuel)
Date et heure Date et heure
Mode manuel
Date actuelle
Heure actuelle
Mode automatique Appareil de chauffage En marche
Durée de fonctionnement
restante
Date actuelle
Heure actuelle
Appareil de chauffage En marche
Régler la durée de
fonctionnement
Le mode automatique permet l'utilisation de programmes prédéfinis. La
fonctionnalité d'activation/désactivation manuelle est également
possible dans ce mode.
Le mode manuel permet l'opération manuelle du radiateur via le
bouton Webasto situé sur le SmarTemp Control fx 2.0. En mode
manuel, toutes les fonctionnalités du mode automatique restent
désactivées en permanence.
www.techwebasto.com pour obtenir de plus amples informations
Définitions
DBT DBT («Déconnexion à basse tension») permet à l'utilisateur de modifier
le niveau de tension de la batterie auquel Webasto SmarTemp Control
fx 2.0 arrête le radiateur. Un avertissement (LED et message) s'affiche au
bout de 8 minutes à basse tension. L'avertissement reste affiché
pendant 2 minutes avant d'arrêter le radiateur.
Si la tension de batterie est inférieure ou égale au seuil sélectionné +0,1
V, le radiateur ne démarre pas. Autrement dit, si un seuil de 11,5 V est
sélectionné, le radiateur ne peut pas démarrer tant que B+ n'atteint pas
11,7 V.
12 volts - Plage entre 11 et 12,5 V|24 volts – Plage entre 21 et 25,5 V
La valeur par défaut permet à l'utilisateur d'exécuter une réinitialisation
Valeur par défaut
à toutes les valeurs par défaut.
Note : Une coupure de courant ne réinitialise pas les valeurs
programmées par l'utilisateur.
Mot de passe Un mot de passe peut être défini pour interdire l'accès au menu
«Options». Saisissez un code à 4 chiffres pour démarrer la sécurisation
du menu Options. Note : Le mot de passe est généralement utilisé dans
les applications de véhicule de flotte.
Réinitialiser
Compteur Le compteur d'heures enregistre les heures de service pendant lequel le
Manuel
d'heures radiateur est mis sur «ON». Il ne reflète la période de fonctionnement
réelle du radiateur lui-même.
Note : Pour des raisons de garantie, une impression de diagnostic est
requise là où cela s'applique. Le compteur d'heures ne sert qu'à titre de
référence!
Version du Affiche la version de micrologiciel du Webasto SmarTemp Control fx
logiciel 2.0.
Retour Sélectionnez cette option afin de retourner à l'écran précédent.
IMPORTANT – Les témoins d'état rouges (radiateur «ALLUMÉ») et le retro-éclairage de l'écran LCD s'éteignent au
Anglais
bout de 30 secondes. Une pression sur l'un de ces boutons ou l'activation du le radiateur est «ALLUMÉ», l'écran est
activé.
60 minutes
Renseignements techniques
-
Tension nominale : 12/24 V
- Plage de tension de fonctionnement : 9 V – 32 V
- Plage de débranchement en basse tension : 12 V : 11 à 12,5 V | 24 V : 21 à 25,5 V
-
Température de fonctionnement : - 40° ... +85 °C (- 40 ° ... +185 °F)
Aucune erreur
Remarque : affichage visible jusqu'à -30 ° C (-22 °F)
- Dimensions d'installation : (L x H x P) 69,4 mm x 55,5 mm x 15,2 mm (2,7 x 2,2 x 0,60 po)
Ce dessin doit servir exclusivement de
référence dimensionnelle! Il ne s'agit PAS
d'un modèle!
AM/PM
mm/jj/aaaa
Désactiver
(toutes les
minuteries)
Réinitialiser
11,4 v
24,2 v
S.O.
DÉSACTIVER
S.O.
Version
installée
S.O.
HAUT
PAS À L'ÉCHELLE
Utilisez une meche de 2,0
mm (5/64 po)
