Raccordement électrique
42
Impulsionimpulsion/fréquence
1
12345

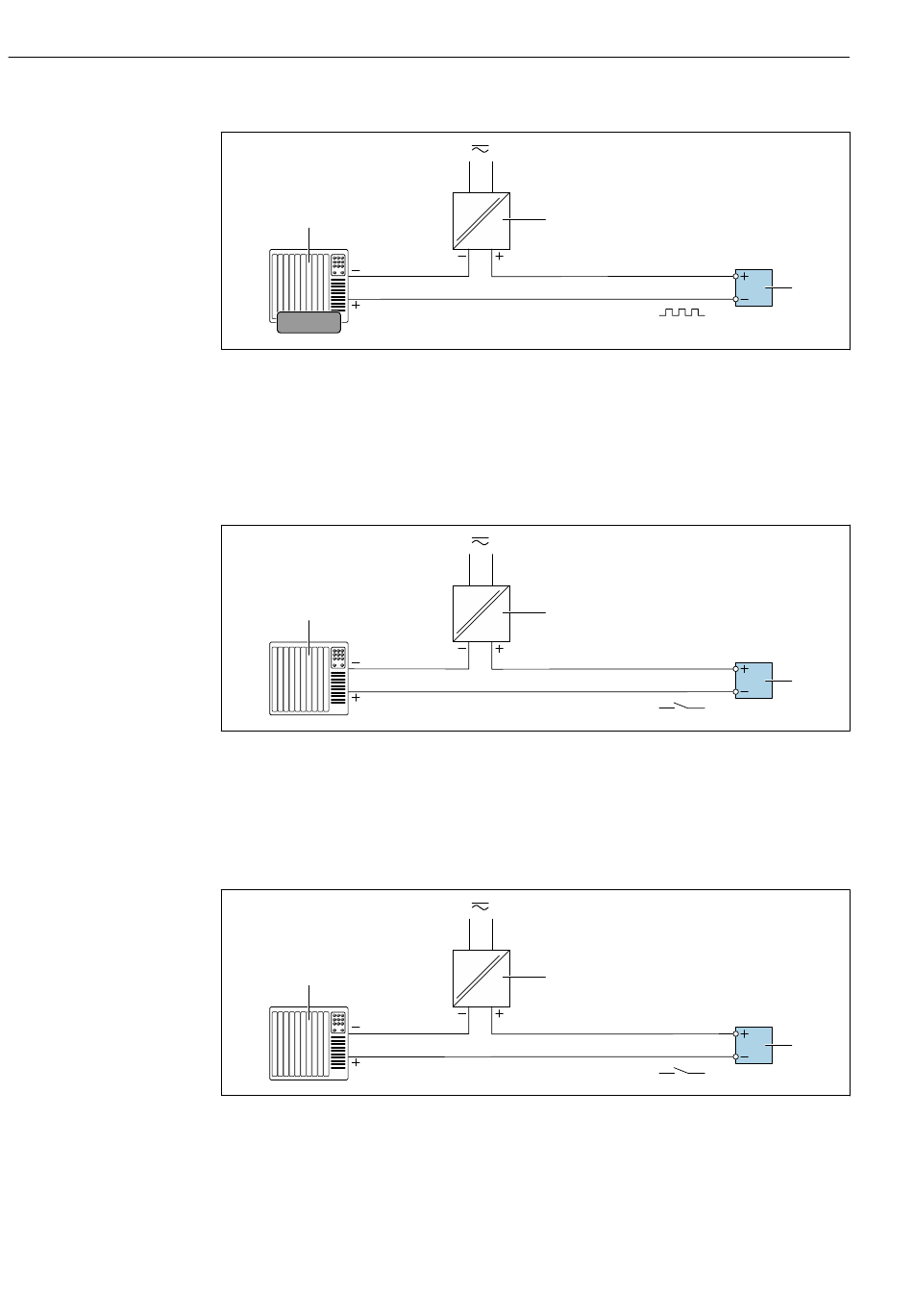

 11 Exemple de raccordement pour sortie impulsion/fréquence (passive)
1 Système d' a utomatisation avec entrée impulsion/fréquence (p. ex. API avec résistance pull-up ou pull-down
10 kΩ)
2 Alimentation électrique
3 Transmetteur : respecter les valeurs d' e ntrée →  179
Sortie tout ou rien
1
 12 Exemple de raccordement pour la sortie tout ou rien (passive)
1 Système d' a utomatisation avec entrée tor (p. ex. API avec résistance pull-up ou pull-down 10 kΩ)
2 Alimentation électrique
3 Transmetteur : respecter les valeurs d' e ntrée →  179
Sortie relais
1
 13 Exemple de raccordement pour la sortie relais (passive)
1 Système/automate avec entrée relais (p. ex. API)
2 Alimentation électrique
3 Transmetteur : respecter les valeurs d' e ntrée →  180
Proline Promag H 300 EtherNet/IP
2
2
2
3
A0028761
3
A0028760
3
A0028760
