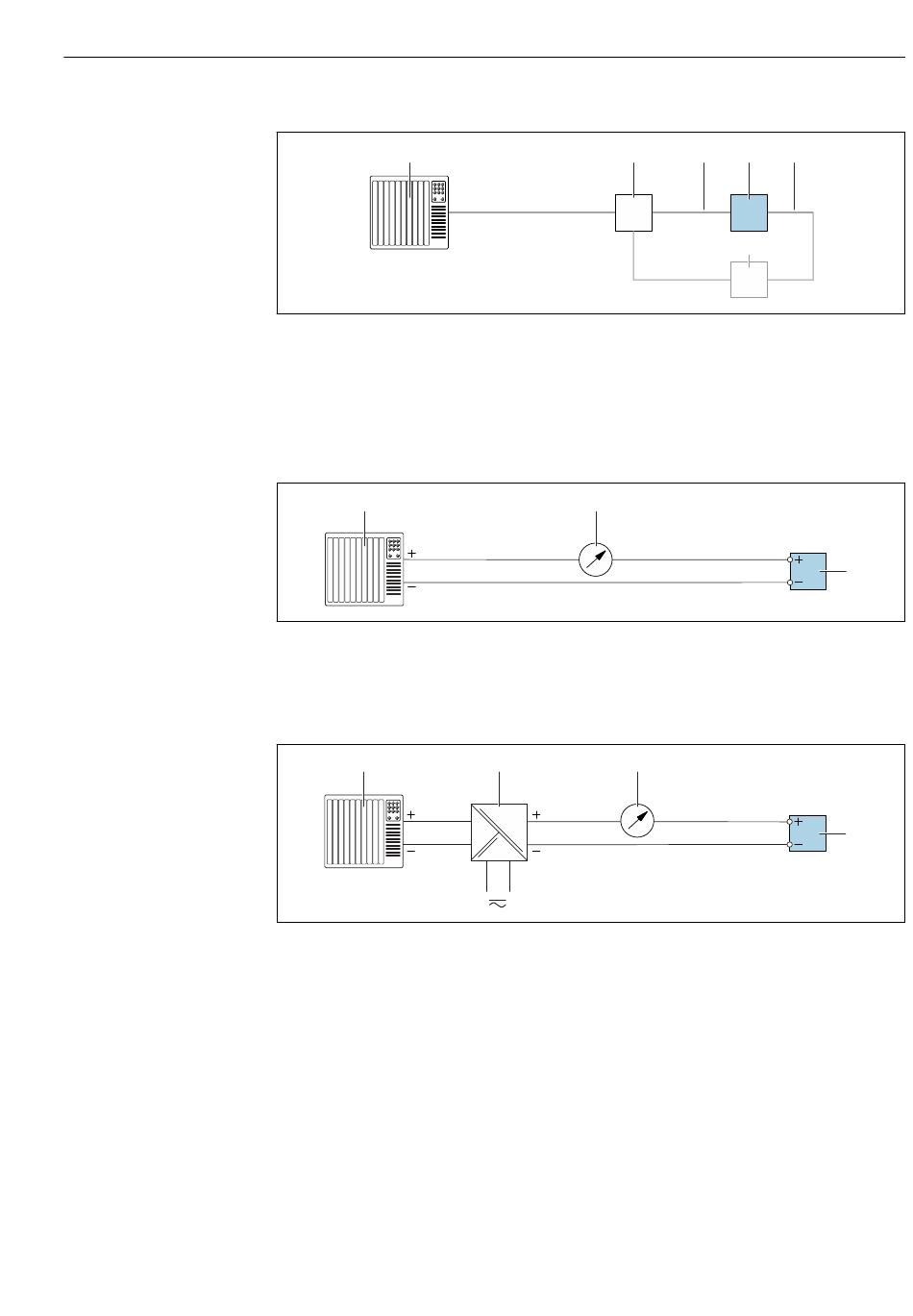

EtherNet/IP : DLR (Device Level Ring)
1
1 Système/automate (p. ex. API)
2 Commutateur Ethernet
3 Respecter les spécifications de câble →  29
4 Transmetteur
5 Câble de raccordement entre les deux transmetteurs
Sortie courant 4-20 mA
1
 9 Exemple de raccordement pour sortie courant 4-20 mA (active)
1 Système d' a utomatisation avec entrée courant (p. ex. API)
2 Unité d' a ffichage analogique : observer la charge maximale
3 Transmetteur
1
 10 Exemple de raccordement pour sortie courant 4-20 mA (passive)
1 Système d' a utomatisation avec entrée courant (p. ex. API)
2 Barrière active pour alimentation électrique (p. ex. RN221N)
3 Unité d' a ffichage analogique : observer la charge maximale
4 Transmetteur
2
2
4...20 mA
2
3
4...20 mA
Raccordement électrique
3
4 5
4
3
4
