MESSUNG DER LEUCHTSTÄRKE
Um sicherzustellen, dass Ihre Lampe aus der uVision™-Serie mit der erforderlichen UV-Leuchtstärke
arbeitet, sollte sie regelmäßig geprüft werden. Die Spectro-UV bietet eine Vielzahl an Sensoren und
Messgeräten an. Der AccuPRO™ XP-2000 vereint die Funktionen eines Radiometers und Photometers
ITEM QTY PART NO.
für UV- und sichtbares Licht, und er wurde speziell für die Messung der UV-Leuchtstärke für
1A 1
Wellenlängen von 320 – 400 nm (mit Peak bei 365 nm) und für sichtbares Licht von 460 – 675 nm (mit
1B 1
Peak bei 555 nm) ausgelegt. Ein weiteres geeignetes Messgerät ist z. B. das Radiometer-/Photometer-
1C 1
Kit AccuMAX™ XRP-3000, mit dessen Dual-Wellenlängensensor die Intensität von UV-A- und der
1D 1
sichtbaren VIS-Strahlung einer Lichtquelle präzise gemessen wird. Auch die Digitalanzeige AccuMAX™
BP 1
B
XR-1000 zusammen mit dem UV-Sensor XS-365 UV oder die Digitalanzeige DM-365XA kann für die
2 1
UV-A-Messung genutzt werden. Für weitere Informationen über diese Einheiten wenden Sie sich bitte
3 1
an den Kundendienst der Spectro-UV. Rufen Sie die kostenlose Nummer 1-866-230-7305 an.
4 3
5 1
UV-365HCR – Technische Einzelheiten
HAUPTMERKMALE
• Nominal-Dauerintensität 6.000 µW/cm
2
• Großer Abdeckungsbereich von 16.3 cm (6.4") Durchmesser bei 38 cm (15") Abstand mit einer
Mindest-UV-A-Intensität von 1.200 µW/cm
• Weniger als 11 lux (1,0 lm/ft 2 ) Emission.
• Langlebige UV-A-Linsen.
• Keine Wärmeentwicklung, ohne Lüfter.
• Leichte und robuste Konstruktion.
• Weißlicht-LED-Inspektionslampe.
• Schutzart IP65: Die Lampen der uVision™-Serie sind gegen jedes Eindringen von Staub und
Strahlwasser mit niedrigem Druck (aus allen Richtungen) geschützt. Weitere Details finden Sie
unter EN 60529 (Britische BS EN 60529:1992, Europäische Norm IEC 60509:1989).
• Einschließlich Konformitätserklärung (ASTM E3022-15).
A
TECHNISCHE DATEN
uVision™-Serie
UV-365HCR UV-A- (365 nm) und Weißlicht-LED
Höhe 19,1 cm (7,5")
Länge 10,8 cm (4,25")
Breite 9,5 cm (3,75")
Gewicht 7.008 g (14,45 lb) inkl. Stromversorgung;
PROPERTY OF SPECTRONICS CORP; DO NOT DUPLICATE
880 g (1,94 lb) ohne Stromversorgung.
Lichtquelle 3 UV-A-LEDs, 1 Weißlicht-LED
ELEKTRISCHE DATEN
Eingang: 100 – 240 V Wechselstrom, 0,9 A, 50 – 60 Hz
Ausgang: 15 V Gleichstrom, 2,4 A
NETZKABEL-SPEZIFIKATIONEN
LAMPEN-TEILENUMMER NETZANSCHLUSS*
UV-365HCR 120 V / 50 – 60 Hz
UV-365HCR/F 230 V / 50 Hz
UV-365HCR/FA 240 V / 50 Hz
UV-365HCR/FB 230 V / 50 Hz
UV-365HCR/FBR 220-240 V / 50-60 Hz
4
UV-365HCR REPLACEABLE PARTS LIST
DESCRIPTION
130405 POWER SUPPLY, REEL, 50FT, UVISION, 120V, US
POWER SUPPLY, REEL, 50FT, UVISION, 230V, EU
130406
POWER SUPPLY, REEL, 50FT, UVISION, 240V, AU
130407
130408 POWER SUPPLY, REEL, 50FT, UVISION, 230V, UK
FP-600 FILTER PROTECTOR ASSEMBLY
128196 FRONT COVER PLATE/ FILTER ASSEMBLY
128385 FRONT COVER GASKET
129427 UV LED LENS, WITH ADHESIVE
130336 LAMP HOUSING ASSEMBLY
bei 38 cm (15").
(ASTM E3022-15).
2
4
28
3

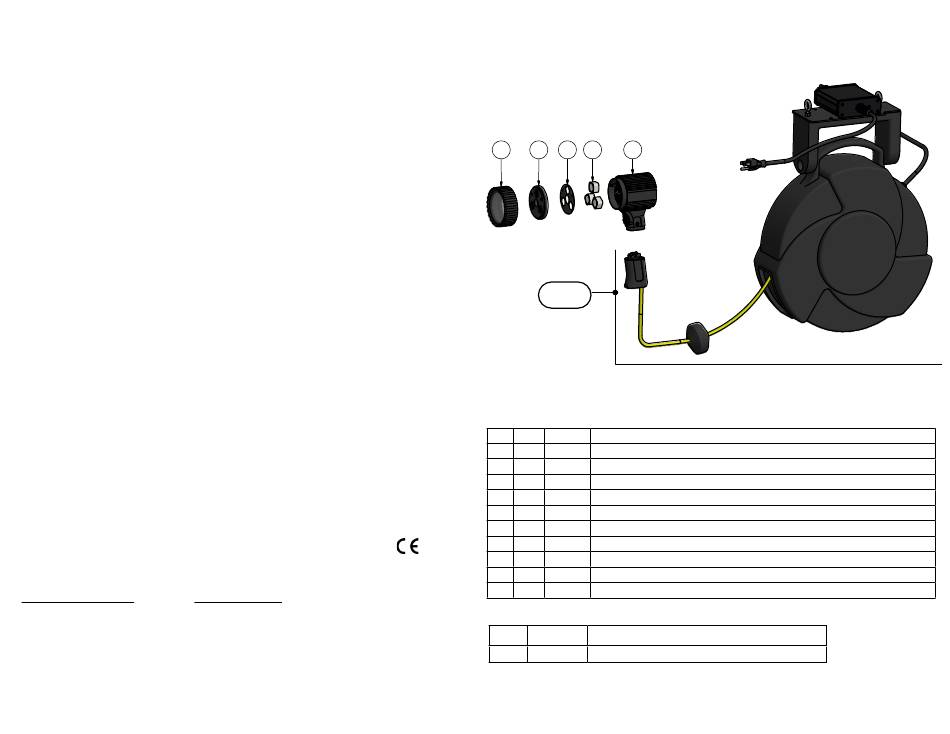

UV-365HCR – EXPLOSIONSDARSTELLUNG
BP 2 3 4
1A-1E 1A
1B
1C
1D
FILE NAME & PATH C:\Engineering\Projects\TRITAN\Ultravision 365\A-18103, UV-365HCR, ASSEMBLY, MANUAL.idw
MATERIAL
Ersatzteile
DIMENSIONAL TOLERANCES
UNLESS OTHERWISE SPECIFIED
ART. ANZ. BESCHREIBUNG DEC.
TEILENR. FRAC.
+ +
1/64 .005
- -
1A 1 130405 STROMVERSORGUNG, AUTOMATIKEINZUG, 15,2 M (50 '), UVISION, 120 V, US
1B 1 130406 STROMVERSORGUNG, AUTOMATIKEINZUG, 15,2 M (50 '), UVISION, 230 V, EU
SCALE NO. REQ'D
1C 1 130407 STROMVERSORGUNG, AUTOMATIKEINZUG, 15,2 M (50 '), UVISION, 240 V, AU
NEXT ASSY.
1D 1 130408 STROMVERSORGUNG, AUTOMATIKEINZUG, 15,2 M (50 '), UVISION, 230 V, UK
3
1E 1 130504 STROMVERSORGUNG, AUTOMATIKEINZUG, 15,2 M (50 '), UVISION, 220-240 V, BR
BP 1 FP-600 BAUGRUPPE Borofloat®-FILTERSCHUTZ
2 1 128196 BAUGRUPPE FRONTABDECKPLATTE / UV-A-FILTER
3 1 128385 DICHTUNG FRONTABDECKUNG
4 3 UL-110 UV-LED-LINSE, MIT KLEBSTOFF
5 1 130336 BAUGRUPPE LAMPENGEHÄUSE
Zubehör
ANZ. TEILENR. BESCHREIBUNG
1 UVS-30 UV-absorbierende Brillen
2
UND ERSATZTEILE
5
FINISH
TITLE
ANG.
UV-365HCR
+
30'
-
MANUAL
PHILIPC 11/8/2017
DRAWN DATE
CHECKED DATE
APPROVED DATE
2
29
1
SPECTRONICS PART NO.
UV-365HCR
SPECTRONICS
CORPORATION
956 BRUSH HOLLOW ROAD
WESTBURY, NEW YORK 11590
SIZE
DRAWING NUMBER RE
B 1
A-18103
1
