Légende

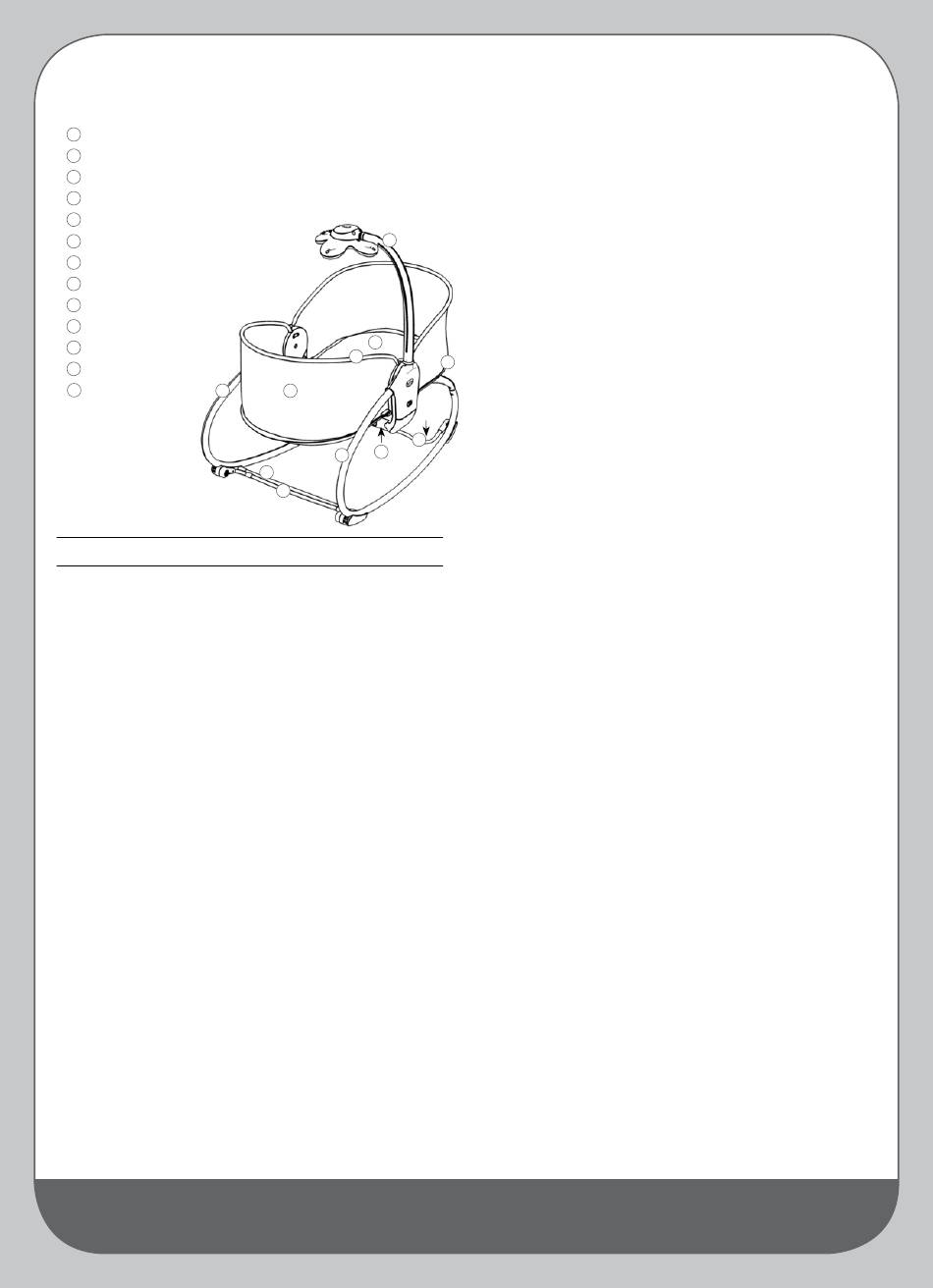

(Reportez-vous à l'illustration ci-dessous)
A
Cadre droit x 1
B
Cadre gauche x 1
C
Support du corps x 1
D
Traverse avant x 1
E
Pied avant x 1
Pied arrière x 1
F
G
Corps x 1
H
Nacelle x 1
I
Connecteurs Nacelle x 2
J
Bras du jouet x 1
K
Matelas x 1
L
Protections antidérapantes x 2
M
Vis x 4
Montage du Transat Jeu et Sommeil 3 en 1
Munissez-vous d'un tournevis cruciforme.
1. Connectez la traverse avant (D) aux cadres avant droit et gauche.
Insérez la tête arrondie de la traverse dans le trou du pied. Vous
devez entendre un clic qui indique que tout est bien en place.
Répétez l'opération pour l'autre côté (Fig. 1, Fig. 2).
2. Attachez le cadre au support du corps (C). Connectez le support du
corps à 4 endroits : aux extrémités des cadres droit et gauche (A+B)
et aux deux boutons à ressort du support du corps (C). Poussez
jusqu'au clic qui indique que les pièces sont bien en place (Fig. 3).
3. Connectez les pieds avant (E) et arrière (F) au cadre. Notez que le
pied avant est plus large que le pied arrière. Insérez la tête arrondie
du connecteur du pied avant dans le trou du cadre droit. Un clic
doit vous indiquer de toutes les pièces sont bien en place. Répétez
pour l'autre côté (Fig. 4).
Répétez l'opération pour le pied arrière.
4. Insérez le corps (G) dans le mécanisme d'inclinaison du cadre
jusqu'à l'apparition des 4 trous dans les oriices situés au milieu du
support du corps. La poignée d'inclinaison (Fig. 5), indique le côté
Tête, qui doit être positionné au-dessus du pied arrière. Le corps doit
être totalement à plat. Vissez les deux vis dans les trous prévus à cet
efet sur le côté du corps. Répétez l'opération de l'autre côté (Fig. 6).
5. Insérez les protections antidérapantes à l'endroit qui convient sous
le corps. Un clic indique qu'elles sont bien en place (Fig. 7).
6. Placez la nacelle (H) sur le corps (G). Veillez à ce que le harnais soit
vers l'avant. Connectez les bras avant (étroit) et arrière (large) de la
nacelle au mécanisme d'inclinaison du cadre en insérant les tubes
dans les trous. Poussez jusqu'au clic. Répétez l'opération de l'autre
côté (Fig. 8).
7. Mettez la nacelle de façon à ce que les trous à la base de la housse
soient alignés avec les boutons à ressort du corps (Fig. 9).
Pour de plus amples informations sur le développement et des conseils de jeu, rendez-vous sur :
7
J
K
I
A
H
C
B
D
E
www.tinylove.com
© 2012. Tous droits réservés, Tiny Love Ltd.
8. Placez les connecteurs de la nacelle (I) dans la nacelle et ixez-les à
l'avant et à l'arrière. Un clic doit indiquer que tout est bien en place.
Veillez à ce que les sangles soient entre les parois de la nacelle et les
connecteurs de la nacelle (Fig. 10A, Fig. 10B).
9. Placez le matelas (K) dans la nacelle. Veillez à ce que les 3 trous du
matelas soient alignés aux sangles de sécurité. Faites passer les
sangles dans les ouvertures prévues à cet efet (Fig. 11A). Attachez
chaque sangle du matelas à la sangle de la nacelle qui convient
(Fig. 11B). Glissez les nœuds sous le matelas.
Montage du bras du jouet
1. Ouvrez le cache du bras du jouet (J) sur le cadre gauche. Alignez
l'indicateur à lèche et le bras du jouet avec l'indicateur de position
sur le trou du mécanisme d'inclinaison gauche du cadre et insérez
le bras du jouet dans le trou. Un clic indique que le bras est bien en
G
place. Tournez le bras de façon à ce que le centre d'activité soit au-
dessus du centre du Transat Jeu et Sommeil (Fig. 12).
2. Pour libérer le bras du jouet, alignez l'indicateur à lèche du bras et
l'indicateur de position sur le trou du mécanisme d'inclinaison gauche du
F
cadre et tirez vers le haut.
Remarque : Ne jamais utiliser le bras du jouet comme poignée pour
porter le Transat Jeu et Sommeil.
Installation de la pile de l'unité à vibrations
L'unité à vibrations est située sur le côté du mécanisme d'inclinaison sur
le cadre.
L'unité à vibration nécessite une pile alcaline C (1.5 V) (non fournie).
1. A l'aide d'un tournevis cruciforme, ouvrez le cache du
compartiment des piles situé sous le bras du jouet (Fig. 13).
2. Insérez une pile alcaline.
3. Revissez bien le cache du compartiment des piles.
Fonctionnement de l'unité de vibration
1. Pour calmer Bébé, mettez le commutateur sur ON pour faire vibrer
le Transat (Fig. 15).
2. Pour économiser les piles, éteignez les vibrations quand vous ne
voulez pas les activer. Mettez le commutateur sur OFF pour stopper
les vibrations.
Installation des piles du centre d'activités
Le centre d'activités nécessite 3 piles alcalines AAA (1.5 V) (non fournies).
1. A l'aide d'un tournevis cruciforme, ouvrez le cache du compartiment
des piles situé sur le haut du centre d'activités (Fig. 14).
2. Insérez 3 piles alcalines AAA.
3. Remettez le cache en place et serrez bien les vis à l'aide du
tournevis cruciforme.
Attention : Les piles peuvent couler, ce qui peut constituer un danger
pour votre enfant et endommager le produit. Il est fortement recommandé
de n'utiliser que des piles alcalines de haute qualité (piles sèches).
