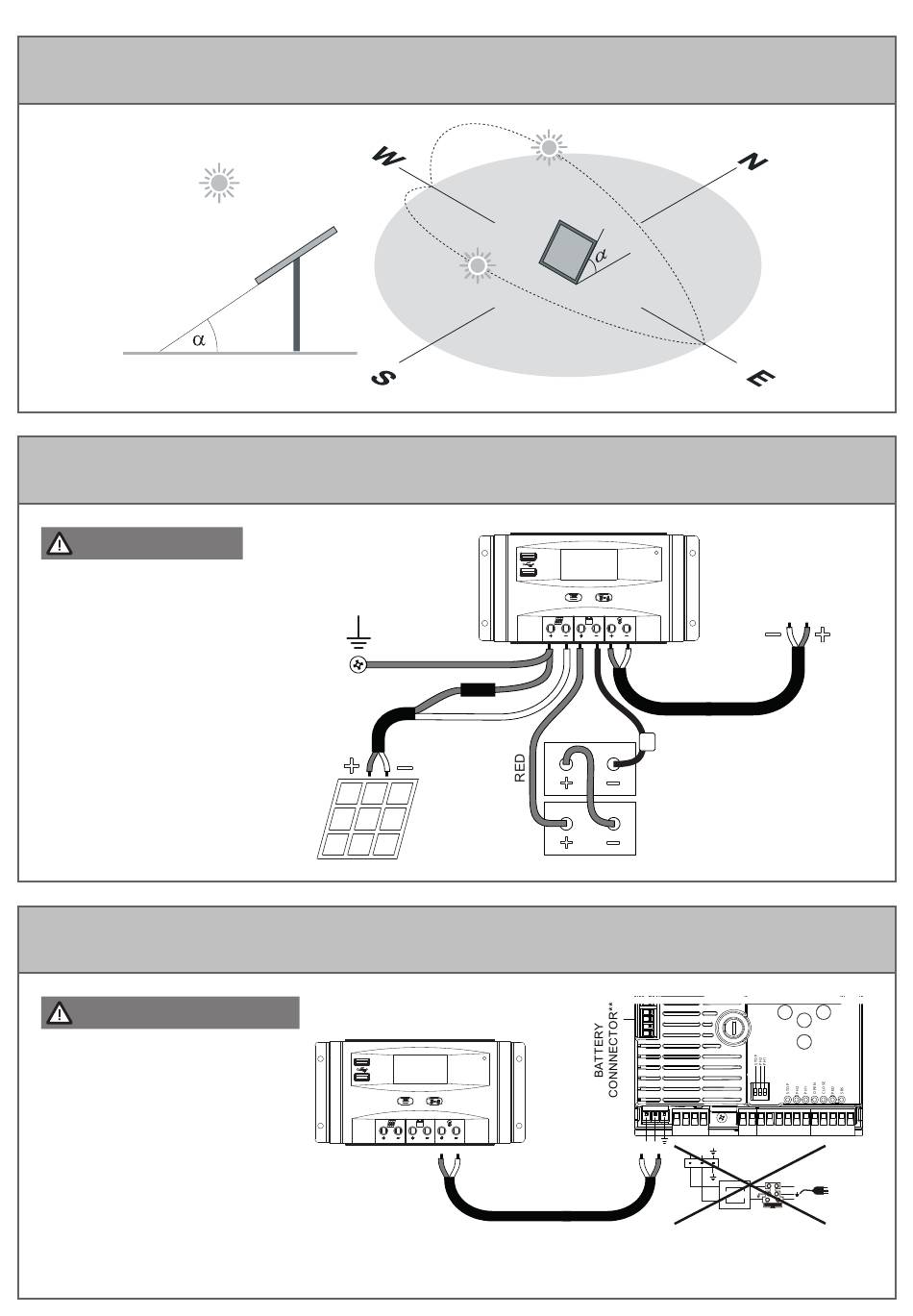

Fig. 4 FR - Installation typique
EN - Typical Installation
1
Fig. 5 FR - Disposition des circuits
EN - Circuit Layout
2
ATTENTION !
IT:
Attenzione
con
collegamento delle batterie:
il
corto
circuito
è
molto
pericoloso.
EN:
Caution
with
batteries
connection: short circuit is very
dangerous.
FR: Attention au branchement
des batteries : le court-circuit
est très dangereux.
Fig. 6 FR - Câblage / Exemple avec centrale CT10224
EN - Wiring / Example with CT10224 Control unit
ATTENTION !
IT: *Non utilizzare mai il pannello solare e
il trasformatore ac allo stesso tempo
** Non collegare il cavo 2 nel
connettore della batteria. Collegare solo
all'alimentazione
4
EN: * Never use the solar panel and the ac
transformer at the same time
** Do not connect cable 2 into battery
connector. Only connect to power supply.
FR: * Ne jamais utiliser le panneau solaire
et le transformateur ac en même temps
** Ne pas brancher le câble 2 dans le
connecteur de la batterie. Connecter à
l'alimentation uniquement
il
CABLE 1
joint connector
s
olar panel
POWER SUPPLY*
(no polarity)
CABLE 2
CONTROL
CABLE 2
Blade Fuse 20a
BLACK
BROWN
BATTERIES TOP VIEW
M +
M -
V +
ENC
NEG
UNIT
DC load
ANT
SHIELD
KEY
MENU
UP
DOWN
(RADIO)
SBS
N
L
27
