Instructions et avertissements pour l'installation et l'usage
Instructions and warnings for installation and use
Instruções e advertências para a instalação e utilização

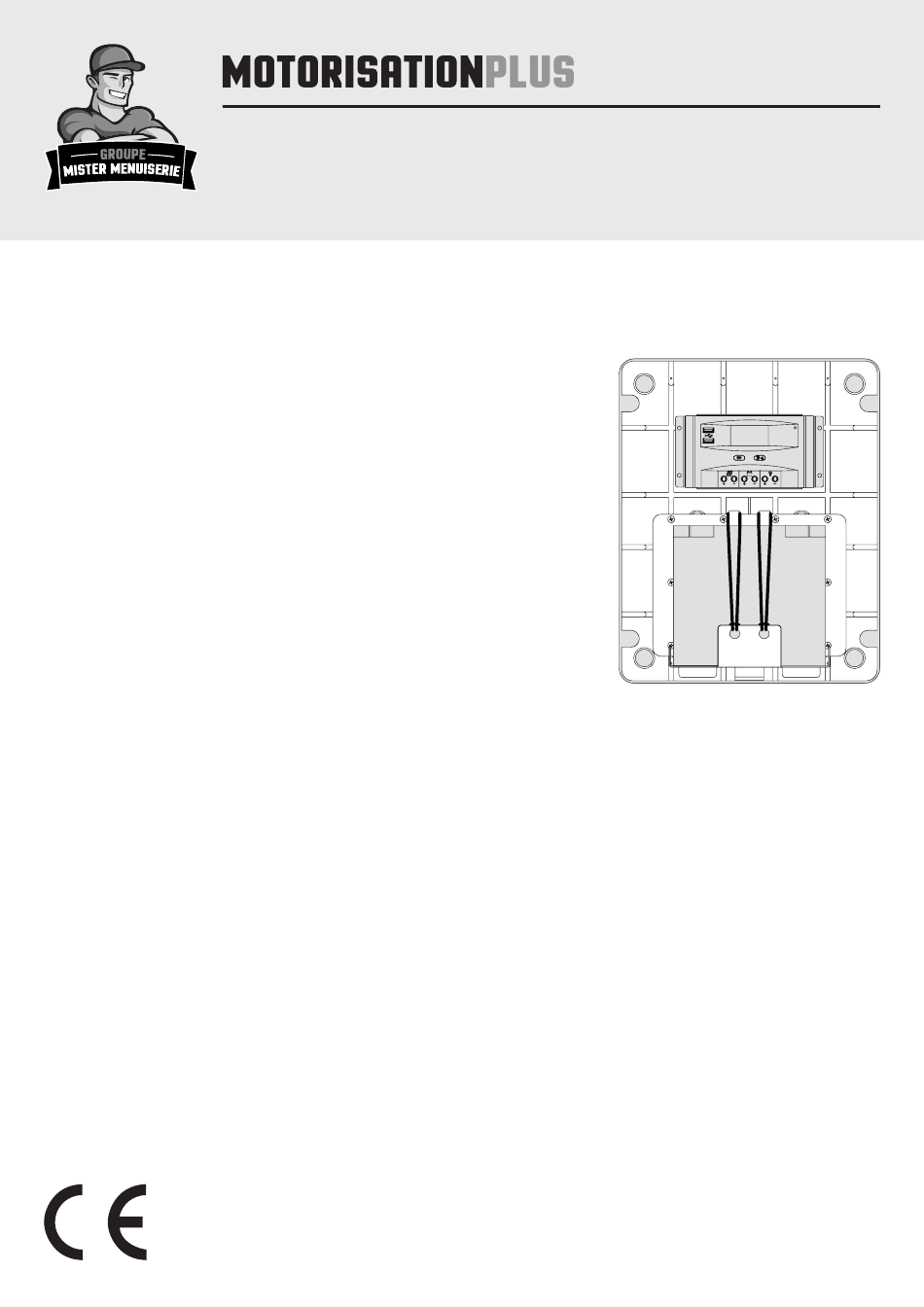

SOLAR
Kit d'alimentation avec panneau photovoltaïque
pour l'automatisation de portails et barrières
Solar power kit for the automation of gates and barrier
Publicité
Sommaire des Matières pour MISTER MENUISERIE MOTORISATIONPLUS SOLAR
- Page 1 Instructions et avertissements pour l’installation et l’usage Instructions and warnings for installation and use Instruções e advertências para a instalação e utilização SOLAR Kit d’alimentation avec panneau photovoltaïque pour l’automatisation de portails et barrières Solar power kit for the automation of gates and barrier...
- Page 2 SOMMAIRE Avertissements de sécurité pag. 3 Présentation du produit pag. 5 Description du produit pag. 5 Modèles pag. 5 Caractéristiques techniques pag. 5 Méthode de charge pag. 6 Compatibilité pag. 6 Consommation pag. 6 Exemple d’installation pag. 7 Contrôles préliminaires pag.
- Page 3 1 - AVERTISSEMENTS POUR LA SÉCURITÉ ces dispositifs n’est pas adapté à ce type d’utilisation; ATTENTION ! vérifier que les dispositifs achetés sont suffisants pour INSTRUCTIONS ORIGINALES – importantes con- garantir la sécurité de l’installation et son bon fonction- signes de sécurité. Il est important, pour la sécu- nement;...
- Page 4 poser dessus un écriteau indiquant : « MAINTE- après l’installation, vérifier qu’aucune partie de la porte NANCE EN COURS »: ne dépasse sur le trottoir ou sur la rue; si l’appareil est fourni avec un bouton d’arrêt séparé, tous les dispositifs doivent être raccordés à une ligne d’a- ce dernier doit être identifiable de manière univoque;...
- Page 5 2 - PRÉSENTATION DU PRODUIT 2.1 - Description du produit Kit d’alimentation avec panneau photovoltaïque pour l’automatisation de portails et barrières (fig. 1). 2.2 - Modèles SOLARPAN MONTANT MODÈLE DESCRIPTION SOLARPAN panneau solaire 30W SOLE MONTANT MODÈLE DESCRIPTION Coffret avec carte de contrôle et deux batteries Piles 12V - 18Ah - batterie au plomb type AGM Support de montage sur panneau...
- Page 6 PILES Tension de Temps de charge Tension de Intervalle de Tension Temps de charge MODÈLE charge en en service charge avec charge avec d’entretien avec égalisation fonctionnement (Courant nominal) égalisation égalisation 27.6V 28.4V Étanche 27.6V 28.8V 29.2V 28 jours Inondée 27.6V 29.2V 29.6V...
- Page 7 ATTENTION ! ATTENTION ! Le système photovoltaïque SOLAR KIT est destiné aux Pour les barrières ALT 3/4/6, ne pas connecter les voyants applications résidentielles et à l’exploitation commerciale LED sur la tige et, s’il y a des disques LED bicolores (rouge légère avec un nombre limité...
- Page 8 MOTEUR MODÈLE DESCRIPTION SLIDER CC24 + un module de puissance ACCESSOIRES MODÈLE DESCRIPTION EM4X Récepteur de radio LUMI24 Clignotant seulement SAFEDUO Cellule photoélectrique TX + RX MODÈLE DESCRIPTION Couvercle du moteur bande led Heures de travail quotidiennes (en heures) Nc (Nombre de cycles quotidiens) × Temps de mouvement ES: 48 ×...
- Page 9 3 - CONTRÔLES PRÉLIMINAIRES Avant d’installer le produit, vérifier les points suivants : nécessaire au mouvement et au démarrage initial supérieure à celle nécessaire en conditions normales. - Vérifier que le portail ou la porte soient adaptés à une automatisation - Vérifier que le mouvement manuel du portail ou de la porte soit - Le poids et la taille du portail ou de la porte doivent rester dans les fluide et sans friction notable ou s’il existe un risque de déraillement.
- Page 10 4.3 - Régulateur de charge solaire Pour le câblage de la carte, voir figure 5. Les batteries et la mise à la carte. la terre sont pré-câblées. Connecter les câbles 1 et 2 comme sur la Connecter la batterie à la centrale et vérifier que l’afficheur est figure 5 et voir par.
- Page 11 VOLTAGE DE BATTERIE TEMPÉRATURE COURANT D’ENTREE COURANT DE SORTIE CODE D’ERREUR BATTERIE À DÉCHARGE AH CHARGER LA BATTERIE AH La navigation (unidirectionnelle) dans l’affichage s’effectue en “Ah-Battery Discharge Meter”, par un appui long (> 3s), appuyant sur S’il n’y a pas d’erreurs, l’écran affiche l’interface données sont supprimées.
- Page 12 5.5 - Paramètres de charge (niveau de tension) ENTRÉE COURANT PHASE DE CHARGE PHASE DE CHARGE À PHASE D’ÉGALISATION FLOTTANTE PUISSANCE MAXIMALE Dans l’interface “Saisie courant” du menu principal, par appui long (>3s) permet l’enregistrement et la sortie des données et une (>...
- Page 13 6 - DEPANNAGE 6.1 - Code d’erreur et de correction Code d’erreur Symptômes Chèques Rechargez manuellement la batterie. Réduisez le courant de sortie du contrôleur en mettant la charge Courant de charge excessif et charge hors tension ou attendez 10 minutes que le contrôleur s’allume désactivée automatiquement.
- Page 14 INDEX Safety warnings pag. 15 Product overview pag. 17 Product description pag. 17 Models pag. 17 Technical characteristics pag. 17 Charging mode pag. 18 Compatibility pag. 18 Consumption pag. 18 Installation example pag. 19 Preliminary checks pag. 19 Installing the product pag.
- Page 15 1 - SAFETY WARNINGS rantee system safety and functionality; ATTENTION ! perform a risk assessment, including a list of the es- ORIGINAL INSTRUCTIONS - important safety in- sential safety requirements as envisaged in Annex I structions. Follow the instructions since incorrect of the Machinery Directive, specifying the solutions installation can lead to severe inquiry! Save these adopted.
- Page 16 the system power supply line must include a circuit make sure that any protection or safety devices, in ad- breaker device with a contact gap allowing complete dition to the manual release, work correctly; disconnection in the conditions specified by class III place the automation identification plate at a clearly overvoltage;...
- Page 17 2 - PRODUCT OVERVIEW 2.1 - Product description Solar powered kit for the automation of gates and barrier gates (fig.1). 2.2 - Models SOLARPAN QUANTITY MODEL DESCRIPTION SOLARPAN 30W solar panel SOLE QUANTITY MODEL DESCRIPTION Box with control card with two batteries Batteries 12V - 18Ah - AGM batteries Panel Mount Bracket...
- Page 18 BATTERIES Voltage of Time of Voltage of Interval of Voltage of float Time of equalized MODEL absorption absorption equalized equalized charging charging charging charging charging Charging 27.6V 28.4V Sealed 27.6V 28.8V 29.2V 28 day Flooded 27.6V 29.2V 29.6V 28 day User 27.6V 28.8V...
- Page 19 ATTENTION ! ATTENTION ! The SOLAR KIT solar powered system is intended for For barriers ALT3/4/6 do not connect LED lights on boom residential applications and light commercial gate operation and disconnect double colour led discs on the barrier (only with limited cycles per day.
- Page 20 MOTOR MODEL DESCRIPTION SLIDER CC24 + one power module ACCESSORIES MODEL DESCRIPTION EM4X Radio receiver LUMI24 only FLASHLIGHT SAFEDUO Pair of photocells TX + RX MODEL DESCRIPTION strip motor cover Daily working time in hours Nc (Number of cycles/day) × Moving time ES: 48 ×...
- Page 21 3 - PRELIMINARY CHECKS Before installing the product, perform the following checks and - check that, when operated by hand, the gate moves smoothly inspections: without any areas of greater friction or derailment risk; - check that the gate is suitable for automation; - check that the gate is well balanced and will therefore remain stationery when released in any position;...
- Page 22 4.3 - Solar charge controller See figure 5 for the circuit layout. Wiring of batteries and ground Connect battery to controller and check whether the LCD display are pre-wired. Connect cable 1 and 2 as in figure 5 and see par. is on, if not, please solve the problem as mentioned in chapter 6 4.4 for the technical specification.
- Page 23 BATTERY VOLTAGE TEMPERATURE INPUT CURRENT OUTPUT CURRENT ERROR CODE AH-BATTERY DISCHARGE AH-BATTERY CHARGE METER METER Meter" or "Ah-Battery Discharge Meter" by long pressing (>3S) Interface one-way circulation is performed by pressing , data is cleared. there’s no failure, display presents the current interface until press any key;...
- Page 24 5.5 - Charging settings INPUT CURRENT FLOAT CHARGE VOLTAGE ABSORPTION EQUALIZED CHARGE VOLTAGE CHARGE VOLTAGE In main loop "Input Current" interface, by long pressing (>3S) (>3 S) enables data saving and exit, and a 20s absence of you can access secondary one-way loop. In secondary loop, by operation bring you to main loop interface with data unsaved.
- Page 25 6 - TROUBLESHOOTING 6.1 - Error code and correction Error Code Symptoms Checks Manually recharge the battery. Reduce load current at load output, and switch on load manually or Excessive load current and load switched off wait for 10 mins for auto switch-on by controller. Rectify short circuit and switch on load manually or wait for 5 mins Short circuit at load output and load switched off for auto switch-on by controller.
- Page 26 7 - IMAGES Fig. 1 FR - Description du produit EN - Product description SLB-0112 Universal Flat Mount Bracket Kit Box with batteries and Solar panel Panel mount Installation Manual solar charge controller bracket The Solarland SLB-0112 mounting kit has been specifically design for use with the Solarland ®...
- Page 27 Fig. 4 FR - Installation typique EN - Typical Installation Fig. 5 FR - Disposition des circuits EN - Circuit Layout ATTENTION ! Attenzione CONTROL collegamento delle batterie: UNIT corto circuito è molto pericoloso. Caution with batteries connection: short circuit is very DC load dangerous.
- Page 28 Fig. 7 FR - Valeurs de latitude des villes du monde EN - Worldwide towns latitude values AUSTRALIA AND SOUTHWEST FORMER SOVIET UNION KINSHASA NDJILI, ZAIRE VARDOE ,NORWAY PACIFIC KINSHASA NDOLO, ZAIRE ANADYR ,RUSSIAN FED ADELAIDE, AUSTRALIA KISANGANI, ZAIRE NORTH AND SOUTH AMERICA ARKHANGELSK ,RUSSIAN FED ALICE SPRINGS, AUSTRALIA ASHKHABAD, TURKMENIS...
- Page 29 DUBUQUE, IA MEMPHIS, TN SHREVEPORT, LA SWAINS ISLAND DULUTH, MN MERIDEN, CT SIOUX CITY, IA DURHAM, NC MIAMI, FL SIOUX FALLS, SD EAU CLAIRE, WI MILWAUKEE, WI SOUTH BEND, IN ABILENE, TX EL PASO, TX MINNEAPOLIS, MN SPARTANBURG, SC AKRON, OH ELIZABETH, NJ MINOT, ND SPOKANE, VA...
- Page 32 LABEL HABITAT SAS rue Léo Lagrange 10, 27950 Saint Marcel, France Téléphone +33 02.32.21.21.63 Instruction version www.motorisationplus.com 580SOLARMO REV.00...
