nVent RAYCHEM ETS-05 Guide Rapide page 3

Bornes
Bornes d'alimentation
1 2 3
Sortie Sortie Alimentation
ligne neutre neutre
Raccordement électrique des bornes 2 et 3
Raccordement électrique des bornes 5, 6 et 7
Bornes de sélection sonde/mode erreur
1 2 3
Éteint en erreur
Liaison 3-4 coupée = Sortie ÉTEINTE
Liaison 3-4 établie = Sortie EN MARCHE
Les bornes 1 à 3 permettent de raccorder une sonde Pt100 3 fils.
Les bornes 3 à 4 permettent à l'utilisateur de sélectionner l'état par défaut du chauffage en cas d'erreur de la sonde.
En l'absence de liaison et lorsqu'une erreur de sonde est détectée le chauffage S'ETEINT, en revanche, lorsqu'une liaison est établie et
qu'une erreur de sonde est détectée le chauffage S'ALLUME.
Relais d'alarme
1 2 3
Situation saine : 1-3 est fermé, 2-3 est ouvert
Situation d'alarme : 1-3 est ouvert, 2-3 est fermé

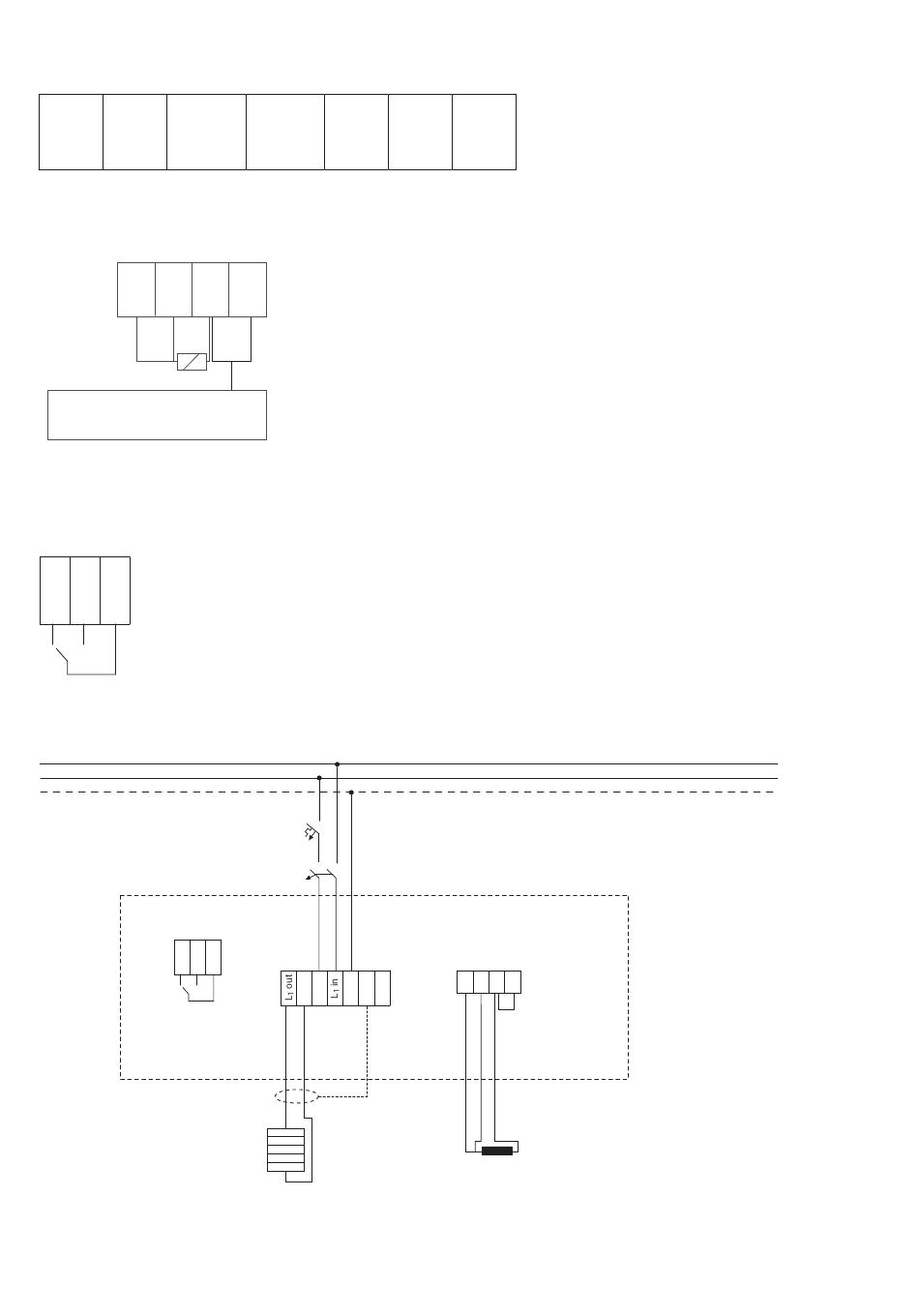

Schéma de raccordement pour une commutation directe
Relais
d'alarme
1 2 3
*Les configurations de disjoncteurs peuvent varier selon les réglementations et normes électriques locales.
Mounting method
A monter sur support SB-100, SB-101, SB- 110, SB-111, SB-130 ou par vissage à travers les 4 trous de fixation (106 x 82 mm)
RAYCHEM-DS-EU1429-ETS05-FR-2501
4 5 6
Alimentation Terre Terre
230 V
4
MAX
*
32 AMP
30 mA
P P P
N N
E E E
7
Terre
ETS-05
1 2 3 4
Éteint en erreur
Liaison 3-4 coupée = Sortie ÉTEINTE
Liaison 3-4 établie = Sortie EN MARCHE
|
nVent.com/RAYCHEM 3
