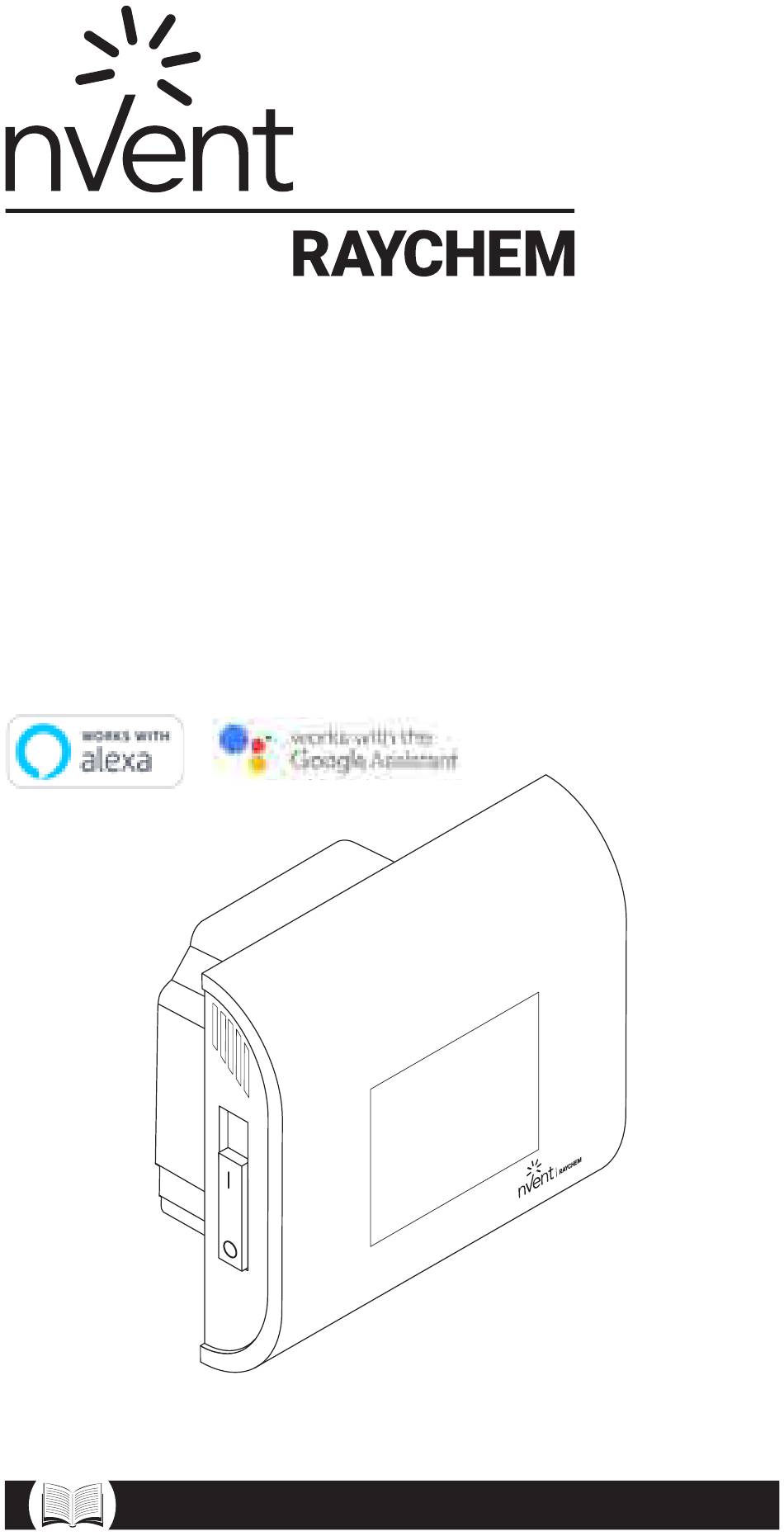

SENZ WIFI
Version 2 du logiciel
Mode d'emploi
Amazon, Alexa et tous les logos associés sont des marques d'Amazon.com, Inc. ou de
ses filiales.
Google et les marques et logos associés sont des marques de Google LLC.
nVent.com/RAYCHEM

Publicité

loading

Sommaire des Matières pour nVent RAYCHEM SENZ WIFI

  • Page 1 SENZ WIFI Version 2 du logiciel Mode d’emploi Amazon, Alexa et tous les logos associés sont des marques d’Amazon.com, Inc. ou de ses filiales. Google et les marques et logos associés sont des marques de Google LLC. nVent.com/RAYCHEM...
  • Page 2 SOMMAIRE ÉCRAN D’AFFICHAGE ..............4 DESCRIPTION ..................5 PRINCIPE DE NAVIGATION............6 MODES DE FONCTIONNEMENT ..........8 MENU RÉGLAGES ................9 PRISE EN MAIN ................10 NAVIGATION ..................11 MENU CENTRAL ................13 MODES DE FONCTIONNEMENT ..........14 MODE TURBO ..................15 MODE VACANCES ................16 MODE PROGRAMME 1, 2 ET 3 ............18 RÉGLAGES AVANCÉS ..............22 APPLICATION SONDE ..............23 CONFIGURATION DU WI-FI ............27...
  • Page 3 Dimensions nVent RAYCHEM SENZ WIFI 20 mm 21,9 mm 85,5 mm 84,3 mm 59 mm 84,3 mm 50 mm SENZ WIFI Façade carrée 22,1 mm 20,6 mm 87 mm 81,6 mm 81,6 mm 62,5 mm 87 mm SENZ WIFI Façade arrondie 22,1 mm 20,6 mm 81,6 mm 81,6 mm 62,5 mm 110,4 nVent.com/RAYCHEM | 3...
  • Page 4 FRANÇAIS ÉCRAN D’AFFICHAGE Écran d’accueil 8:45 PM 24.5° 25° Program 1 8:45PM 12:45AM Heure S ymbole de chauffage : mise en marche du chauffage par le thermostat Température réelle Bouton de température de consigne Bouton du menu Visualisation du programme et du mode de fonctionnement Économiseur d’écran 20.5° 8:45 Program 1 Symbole de chauffage Symbole de verrouillage Température réelle...
  • Page 5 DESCRIPTION Le SENZ WIFI est un thermostat à écran tactile, intelligent et simple d’emploi, conçu pour le chauffage électrique par le sol. Il est destiné à vous procurer un maximum de confort pour une consommation d’énergie minimale. Le thermostat SENZ-WIFI est équipé...
  • Page 6 PRINCIPE DE NAVIGATION Le thermostat SENZ WIFI est doté d’un écran tactile. Il suffit de toucher l’écran pour activer ses boutons. Un simple balayage du doigt permet de parcourir les menus ou de modifier des valeurs à l’aide des molettes.
  • Page 7 Exemple de navigation : Réglage du thermostat en mode constant Toucher le bouton du menu 02:45 PM 8:45 PM 25° 24.5° Program 1 8:45PM 12:45AM Mouvement de balayage vers la droite Boost Holiday Settings menu Back Toucher le symbole de mode Constant Constant Mode Constant activé...
  • Page 8 WIFI. Programme 3 Le programme 3 est le troisième calendrier hebdomadaire réglable Program 3 -Undefined- du thermostat SENZ WIFI. Il n’a pas été prédéfini par défaut en usine et est entièrement personnalisable par l’utilisateur. Constant En mode Constant, le thermostat SENZ WIFI est réglé pour Constant maintenir une seule température.
  • Page 9 Permet de visualiser la consommation d’énergie du système de chauffage par le sol. • Réglages Permet de modifier les réglages du thermostat. • WIFI Permet de configurer une connexion Wi-Fi entre SENZ WIFI et l’application chargée de piloter le thermostat. nVent.com/RAYCHEM | 9...
  • Page 10 PRISE EN MAIN Une fois que le thermostat SENZ WIFI est installé conformément au mode d’emploi (EU0646), il peut être démarré. Pour ce faire, utilisez l’interrupteur principal bipolaire. Le thermostat SENZ WIFI commence par afficher un assistant d’installation. Cet assistant vous invitera à configurer les éléments suivants : •...
  • Page 11 NAVIGATION ÉCRAN D’ACCUEIL 8:45 PM 24.5° 25° Program 1 8:45PM 12:45AM Heure S ymbole de chauffage : mise en marche du chauffage par le thermostat Température réelle Bouton de température de consigne Bouton du menu Visualisation du programme et du mode de fonctionnement Dans l’écran d’accueil, l’utilisateur ne peut toucher que 2 boutons : Bouton de température de consigne Bouton du menu Un bouton affiché...
  • Page 12 Toutes les autres informations pouvant figurer sur l’écran d’accueil concernent l’état présent ou futur du thermostat. • Heure • Symbole du Wi-Fi Indique si la connexion Wi-Fi est active et établie avec le routeur sans fil. • Température réelle Indique la température effective mesurée. Il peut s’agir de la température ambiante ou de la température du sol, selon les réglages du thermostat (voir Application sonde).
  • Page 13 MENU CENTRAL Lorsque l’utilisateur appuie sur le bouton du menu , il accède au menu central. Il voit alors une liste de modes de fonctionnement suivie des boutons du menu Réglages et du bouton Retour. Program 1 Program 2 Program 3 Constant Boost Holiday...
  • Page 14 MODES DE FONCTIONNEMENT Le thermostat SENZ WIFI régule le chauffage par le sol de façon à procurer une sensation de confort agréable. Pour ce faire, il active le système de chauffage électrique enfoui dans le sol. Cela a pour effet de chauffer le sol et de diffuser une chaleur agréable dans la pièce en maintenant une température de consigne.
  • Page 15 MODE TURBO Le mode Turbo remplace temporairement le mode de fonctionnement actif pendant quelques heures. Lorsque vous désactivez le mode Turbo, le thermostat SENZ WIFI rétablit le mode de fonctionnement qui était actif auparavant. Boost Temperature Boost Duration 25,0° 00:45 25,5°...
  • Page 16 Le mode Vacances remplace temporairement le mode de fonctionnement actif pendant quelques jours (voire plus). Lorsque vous désactivez le mode Vacances, le thermostat SENZ WIFI rétablit le mode de fonctionnement qui était actif auparavant. Il est possible de programmer à l’avance le mode Vacances. Dans ce cas, un bouton de programme vacances s’affiche à...
  • Page 17 Holiday Settings 25-06-15 From 25-06-15 10,5° Temperature Holiday From Holiday To Holiday Temperature 8,0° 8,5° 9,0° 9,5° 10° Lorsque l’utilisateur active à nouveau le mode Vacances, le thermostat aura mémorisé la température de vacances choisie. Sachez que toute modification effectuée par commande vocale à l’aide d’un haut-parleur connecté...
  • Page 18 MODE PROGRAMME 1, 2 ET 3 Dans le menu Réglages, sélectionnez Modifier le programme. Sélectionnez le programme à ajuster (Programme 1, 2 ou 3). Les modes Programme désignent les modes de programmation hebdomadaire. Ce sont les modes les plus économes en énergie, car ils sont prévus pour atteindre différentes températures lorsque les occupants sont censés se trouver dans les pièces dont ils régulent le chauffage.
  • Page 19 Il est recommandé d’associer un programme hebdomadaire à la fonction de chauffe adaptative afin de minimiser la consommation d’énergie tout en maintenant le niveau de confort souhaité. La fonction adaptative est activée dans les réglages usine. L’utilisateur peut la désactiver dans les réglages avancés (voir Fonction adaptative).
  • Page 20 Mise à jour du calendrier du programme 1, 2 ou 3 Les réglages Programme Semaine permettent de programmer ou d’adapter un calendrier hebdomadaire utilisé en mode Semaine. Dans le menu Réglages, sélectionnez Modifier le programme, puis choisissez le programme à ajuster (Programme 1, 2 ou 3). Un écran présentant un aperçu du calendrier hebdomadaire s’affiche. EP20 (PT) Schedule Program 1 12 A...
  • Page 21 MODE CONSTANT En mode constant, le thermostat SENZ WIFI est réglé pour une seule température. C’est un mode très simple d’emploi. Sachez cependant qu’il existe des modes de régulation de la température bien plus efficaces pour réaliser des économies d’énergie (voir MODE PROGRAMME 1, 2 et 3).
  • Page 22 RÉGLAGES AVANCÉS CHAUFFAGE INITIAL La fonction Chauffage initial permet de faciliter le séchage des chapes fraîchement posées. Elle est destinée à activer le chauffage par le sol de manière progressive sur 21 jours. Elle doit uniquement être utilisée si elle est conforme aux spécifications du fabricant de la chape. AS10 (PT) First Warming Days left..
  • Page 23 % de chaque cycle. Réglage usine : mode de détection de la température du sol si la sonde de sol externe a été raccordée au thermostat SENZ WIFI avant sa première mise sous tension. Remarque : si une sonde de sol est physiquement raccordée au thermostat SENZ WIFI, seuls les modes de détection Sol et...
  • Page 24 FONCTION ADAPTATIVE Le thermostat SENZ WIFI est un thermostat intelligent qui s’adapte à la structure du sol ainsi qu’à la période de l’année. Il apprend comment et quand démarrer le chauffage afin d’atteindre la température ambiante ou de sol souhaitée au moment voulu.
  • Page 25 (sonde usine), 15 kΩ, 33 kΩ et 100 kΩ. MISE HORS GEL Lorsque le thermostat SENZ WIFI est mis en mode Arrêt, il peut maintenir le sol hors gel en activant le chauffage par le sol afin d’éviter que la température ne descende en dessous d’un certain seuil.
  • Page 26 Vous pouvez étalonner la sonde d’ambiance sur la température réelle de la pièce à l’aide du menu d’étalonnage. Le thermostat SENZ WIFI procède à un étalonnage automatique de la sonde d’ambiance après chaque réinitialisation des valeurs d’usine (ou après l’installation initiale).
  • Page 27 CONFIGURATION DU WI-FI • Téléchargez l’application SENZ-WIFI. L’application est disponible sur Google Play et l’App Store. - Créez un compte à l’aide de l’application. Pour créer un compte, il vous suffit d’appuyer sur le bouton Créer un compte de l’application et de suivre les instructions.
  • Page 28 Suivez les instructions qui s’affichent à l’écran*. * Pendant la configuration, vous devrez utiliser vos identifiant et mot de passe de compte SENZ WIFI pour lier le thermostat SENZ WIFI à l’application mobile Google Home. CONFIGURATION DE LA COMMANDE VOCALE VIA AMAZON ALEXA Dans l’application Amazon Alexa, vous pouvez ajouter les...
  • Page 29 RÉSOLUTION DES PROBLÈMES Si une anomalie ou une erreur se produit, le thermostat affichera l’un des messages d’erreur suivants : E0 : Défaut interne. Défaillance du thermostat. Le thermostat doit être remplacé. E1 : Défaut de la sonde interne. Le thermostat doit être remplacé. E2 : Déconnexion, défaillance ou court-circuit de la sonde de sol câblée externe. Contactez votre installateur afin qu’il procède à la reconnexion ou au remplacement. E5 : Surchauffe interne. Contactez votre installateur afin qu’il inspecte l’installation. Pour d’autres problèmes à résoudre, consultez le site Internet du chauffage par le sol nVent : nVent.com/RAYCHEM nVent.com/RAYCHEM | 29...
  • Page 30 CARACTÉRISTIQUES TECHNIQUES Objectif de régulation : Thermostat électronique pour chauffage électrique par le sol Méthode d’installation : Montage encastré Tension d’alimentation 230 V c.a. +/- 10 %, 50 Hz Interrupteur principal : Bipolaire Sortie relais : 230 V, max. 13 A Classe de protection : IP21 (IP44 avec accessoire 1244-017779) Bornes : Cage Clamp à visser de 2,5 mm² Calibre du fil de borne : 2,5 mm Sonde de sol avec câble 12k à 25 °C +/- 0,75 °C de 3 m : (réf.
  • Page 31 AGRÉMENTS ET DÉCLARATIONS Ce thermostat est entièrement conforme à la directive d’écoconception et intègre les fonctions suivantes : Jours SENZ WIFI Minuteur hebdomadaire Régulation prédictive Détection de fenêtre ouverte Contrôle à distance Amazon, Alexa et tous les logos associés sont des marques d’Amazon.com, Inc. ou de ses filiales.
  • Page 32 Belgique Italia Россия Tel +32 16 21 35 02 Tel +39 02 577 61 51 Тел +7 495 926 18 85 Fax +32 16 21 36 04 Fax +39 02 577 61 55 28 Факс +7 495 926 18 86 salesbelux@nVent.com salesit@nVent.com salesru@nVent.com Bulgaria Lietuva/Latvija/Eesti Serbia/Montenegro Tel +359 5686 6886 Tel +370 5 2136633 Tel +381 230 401 770 Fax +359 5686 6886 Fax +370 5 2330084 Fax +381 230 401 770...
