b. Pour les modèles de chauffage au gaz UDX, UDXC, UDZ et UEZ :
(1) Retirez le panneau d'accès au compartiment de commande et localisez le transformateur existant (voir
Figure
2) monté sur la carte de commande au bas du compartiment de commande pour les unités de
taille 130–310 UEZ et tous les modèles UDX, UDXC et UDZ.
(2) Marquer et débrancher les fils du transformateur.
(3) Retirez les vis qui fixent le transformateur existant et enlevez le transformateur.
(4) Installez le transformateur de remplacement (5) avec le faisceau de câbles (6) et fixez-le à l'aide des vis
existantes.
(5) Rebranchez les fils du transformateur selon le schéma de câblage fourni avec l'unité.
(6) Installer le panneau d'accès au compartiment de commande.
UEZ (55–110)

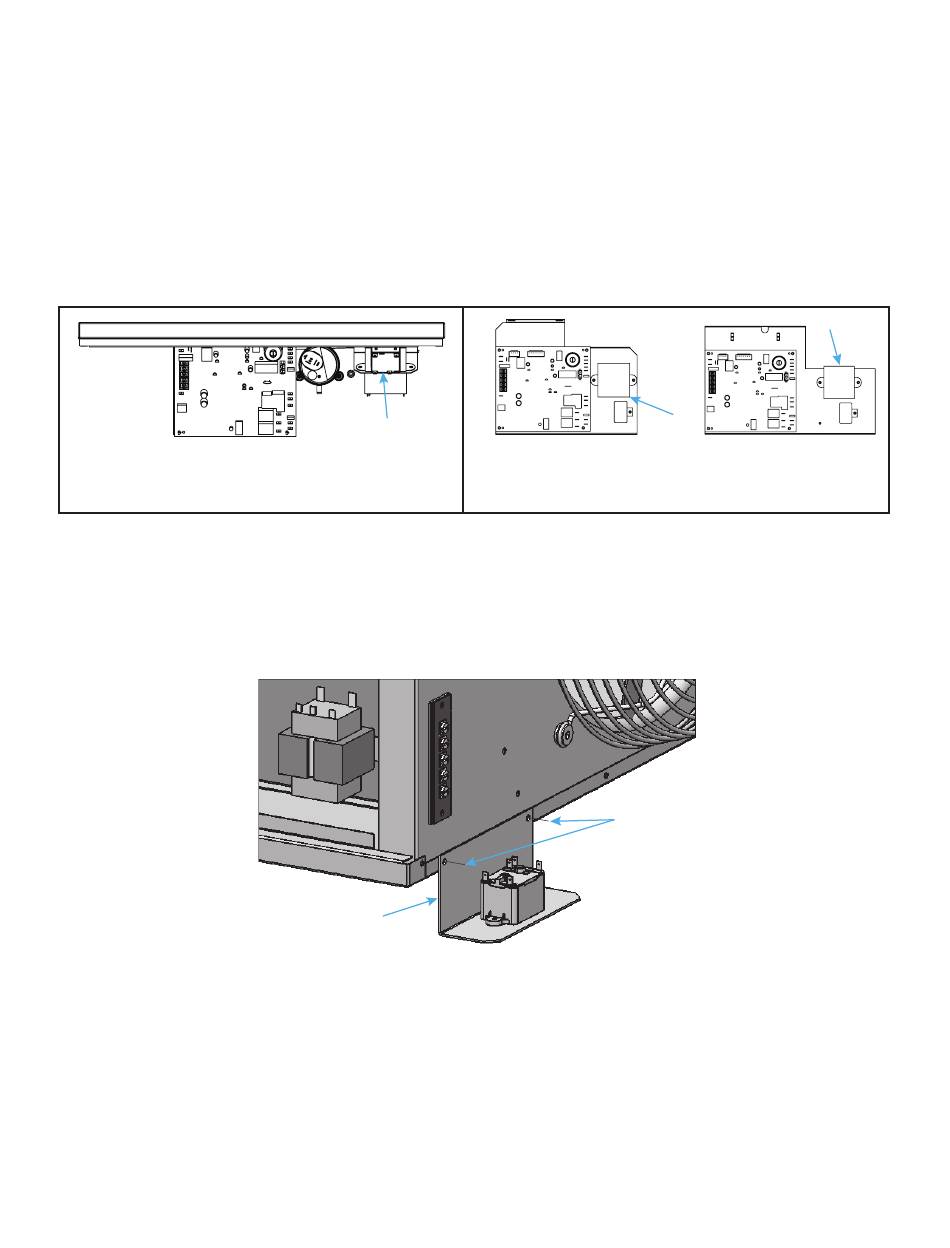

Figure 2. Emplacement du transformateur—modèles UDX, UDXC, UDZ et UEZ (reportez-vous au
3. Installer le relais sur l'unité de contrôle et sur toutes les unités non contrôlées :
a. Pour le modèle de chauffage électrique EUH (voir
(1) À l'arrière du radiateur, enlevez et gardez les vis du bord inférieur de l'armoire.
(2) Fixez l'ensemble de relais (1) tel qu'indiqué à l'aide des vis existantes.
(3)
Figure 3. Installation de relais—modèle EUH (reportez-vous au
OPT-CL31,32 (02-25) 1042699-E
5
UDX, UDXC, UDZ
(30–125)
Figure
3) :
1
5
UDX, UDXC, UDZ
(150–400)
UEZ (130–310)
VIS
EXISTANTES
Tableau
1)
5
Tableau
2)
3
