Attention
2.
2.1 Précautions d'installation.
Eviter d'installer le régulateur dans les endroits suivants :
• Lieu où la température ambiante peut excéder 50°C pendant le fonctionnement du régulateur.
• Lieu où l'humidité ambiante peut excéder 45 à 85 % HR pendant le fonctionnement du régulateur.
• Lieu où de brusques variations de température peuvent provoquer de la condensation.
• Lieu où des gaz corrosifs (gaz sulfuriques ou d'amoniac en particulier) ou inflammables peuvent être pré-
sents.
• Lieu où le régulateur peut être soumis à des chocs électriques ou des vibrations.
• Lieu où le régulateur pourrait être exposé à de l'eau grasse, de la vapeur d'eau, des produits chimiques et
vapeur de solvants (s'il y a risque de projection d'eau sur la façade, utiliser l'option kit IP66).
• Lieu où le régulateur pourrait être exposé à de l'air pollué, poussiéreux ou chargés des particules ferreuses.
• En un lieu où le régulateur serait soumis à des interférences de courant électrostatiques ou magnétiques,
ou de bruit.
• A l'extérieur ou directement exposé sous les rayons lumineux.
• Lieu ou la chaleur émise par le régulateur pourrait s'accumuler.
2.2 Précautions de montage sur tableau.
• Fixer les étriers fournis (2 pièces) sur le dessus et le dessous du régulateur et serrer à l'aide d'un tournevis
avec un couple de serrage d'environ 1.5 Nm (1.5 kg.cm). Les boîtiers étant en plastique, veiller à ne pas
trop serrer les vis sous peine de fissurer le boîtier, si cela se produit dévisser légérement la vis de serrage
(aucune conséquence sur le bon fonctionnement de l'appareil).
• La classe de protection de la face avant du régulateur est NEMA 4X, équivalent à IP 66. Pour assurer
l'étanchéité entre le régulateur et le panneau de montage, monter le joint qui est fourni comme accessoire
de la manière suivante. (Un mauvais montage peut abimer le joint et créer une mauvaise étanchéité de
l'ensemble).

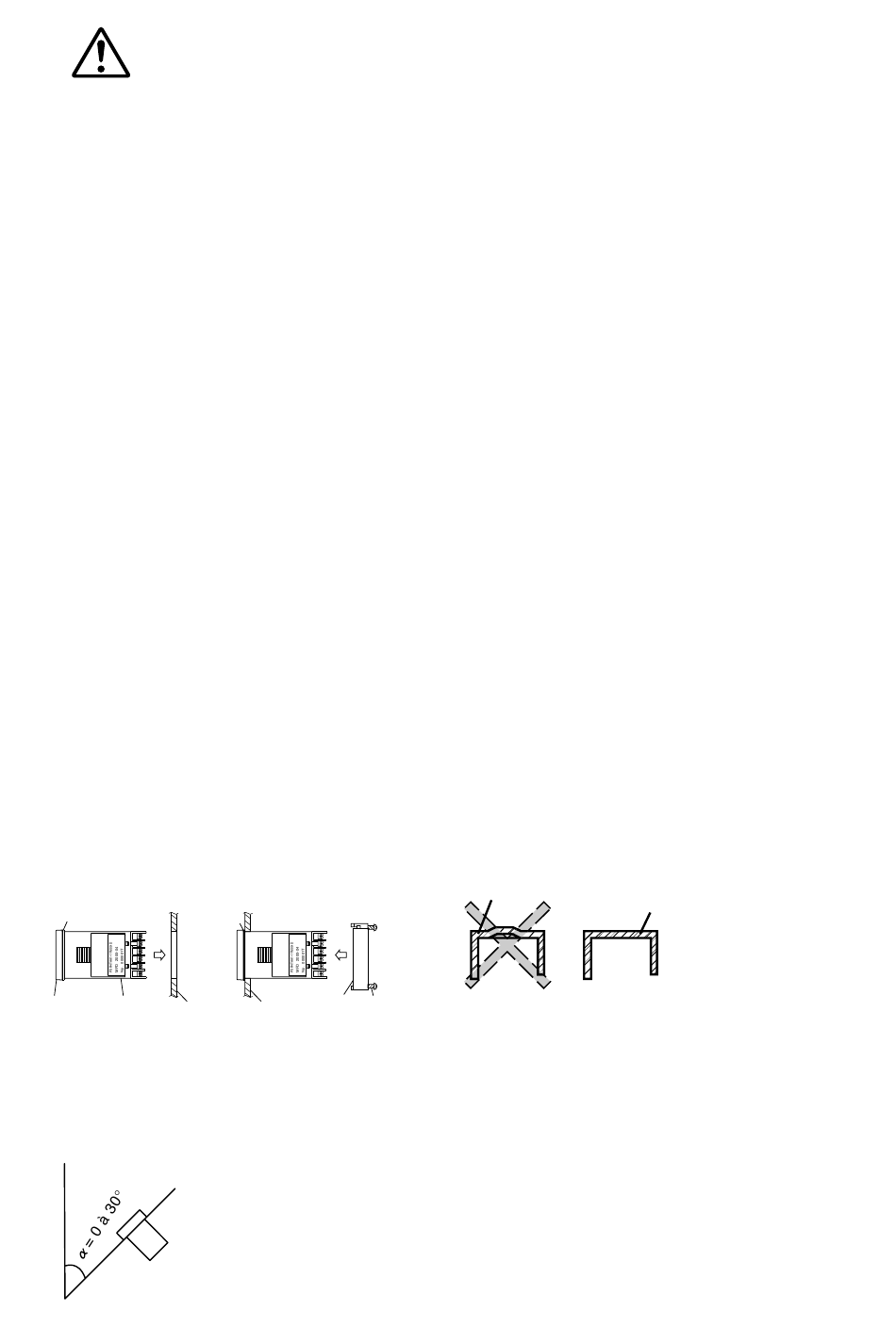

1- Monter précautionneusement le joint autour du boîtier et installer le sur le tableau (Figure 1).
2- Serrer les vis de fixation pour assurer l'étanchéité entre le régulateur et le tableau (figure 2).
Vérifier que le joint n'est pas déformé et soit bien en bonne position (Figure 3).
• Si l'épaisseur de la tôle du tableau est trop faible, il est possible que l'étanchéité ne soit pas bien assurée.
• Standard : montage vertical, encastré dans le tableau ( le régulateur est horizontal).
Régulateur
Joint d'
Joint d'étanchéité
étanchéité
Face avant
Boîtier
Panneau
Figure 1
En cas de montage sur une surface inclinée, ne pas dépasser un angle maximum de 30° par rapport à la
verticale.
Régulateur
Support
vis de fixation
Panneau
de fixation
Figure 2
(Attention )
• Ne pas obturer les entrées autour du régulateur, ou la transmission peut
être affectée.
• Ne pas obturer les entrées de ventilation sur le dessus du bornier de
connexion.
8
Joint d'étanchéité
Joint d'étanchéité
Boîtier
Boîtier
(Mauvais)
(Bon)
Figure 3
