Installation / montage
Dimensions d'encombrement et découpe panneau

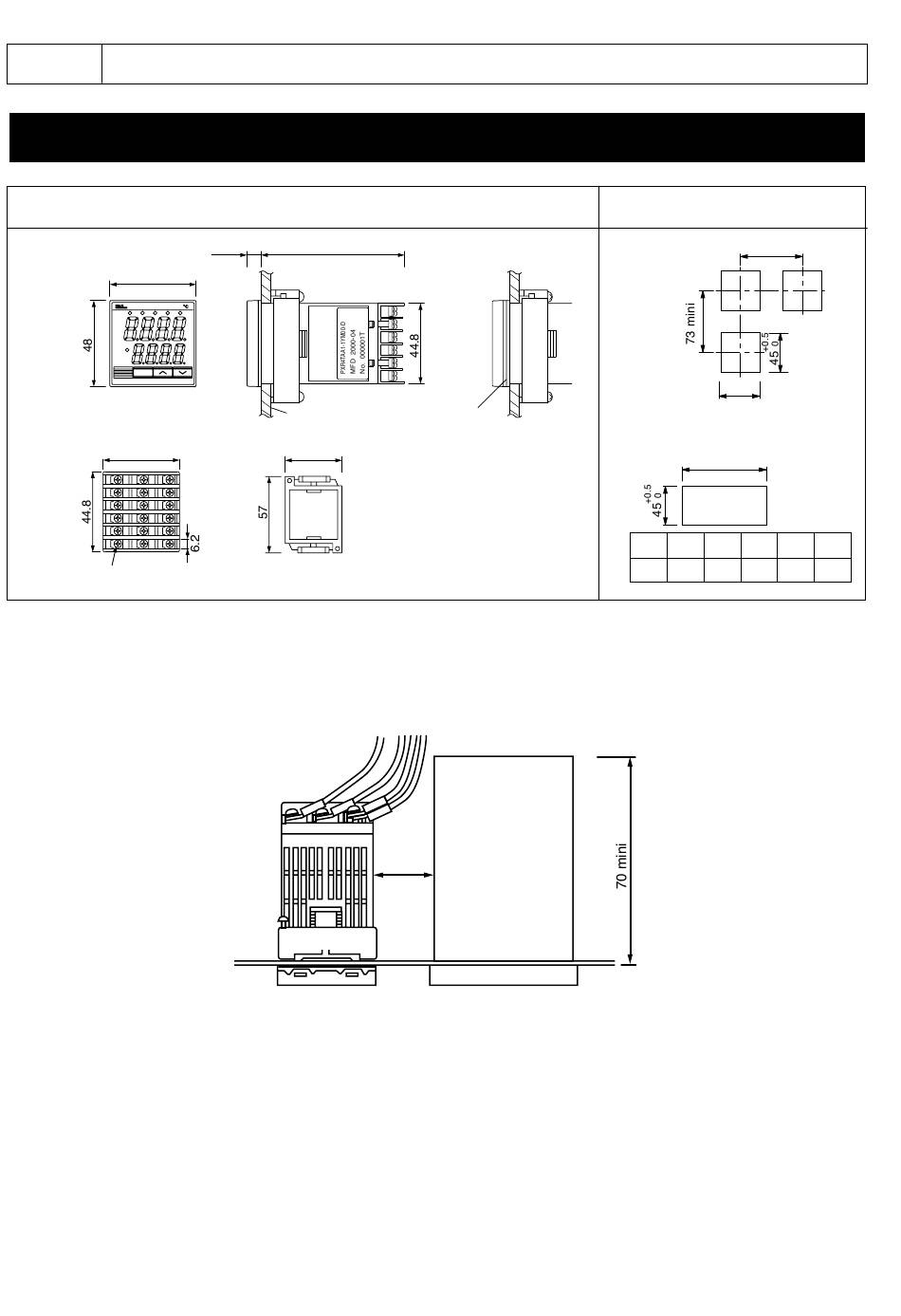

Dimensions d'encombrement (unité : mm)
48
C1
C2
AL1
AL2
AL3
PV
SV
SEL
PXR-4
44.8
1
7
13
2
8
14
3
9
15
4
10
16
5
11
17
6
12
18
Bornier (vis M3×6)
Note 1
Attention en cas de montage côte à côte :
• En cas d'alimentation 200 Vca ou plus, la température ambiente ne doit pas dépasser 45˚C.
(Il est recommandé d'utiliser un ventilateur pour refroidir la température ambiante).
Si un autre appareil (profondeur > 70mm) est monté à proximité ou si le régulateur est placé à coté d'une cloison,
respecter un intervalle de 30 mm entre les différents appareils ou entre le régulateur et cette cloison.
En cas d'installation côte à côte, le joint d'étanchéité ne peut pas être monté et par conséquent le régulateur
n'est pas IP66.
Précautions de câblage :
• le câblage doit se faire du coté gauche du bornier (bornes n°1 à n°6)
• Utiliser les bornes dotées de vis à cet effet. Serrer ensuite à environ 0,8 N.m (le
boîtier étant en plastique, ne pas serrer excessivement).
• Ne pas câbler les vis qui n'ont ni indication et ni repère.
8
79.8
Panneau
Joint d'étanchéité
Epaisseur panneau 1 à 8mm
48
Support de montage
30 mini
12
Découpe panneau (mm)
63 mini
+0.5
45
0
Installation côte à côte,
voir note1.
+0.5
a
-0
Nbre
2
3
4
d'unités
a
93
141
189
5
6
237
285
