34 Pistolet à poudre manuel Encore® LT
23

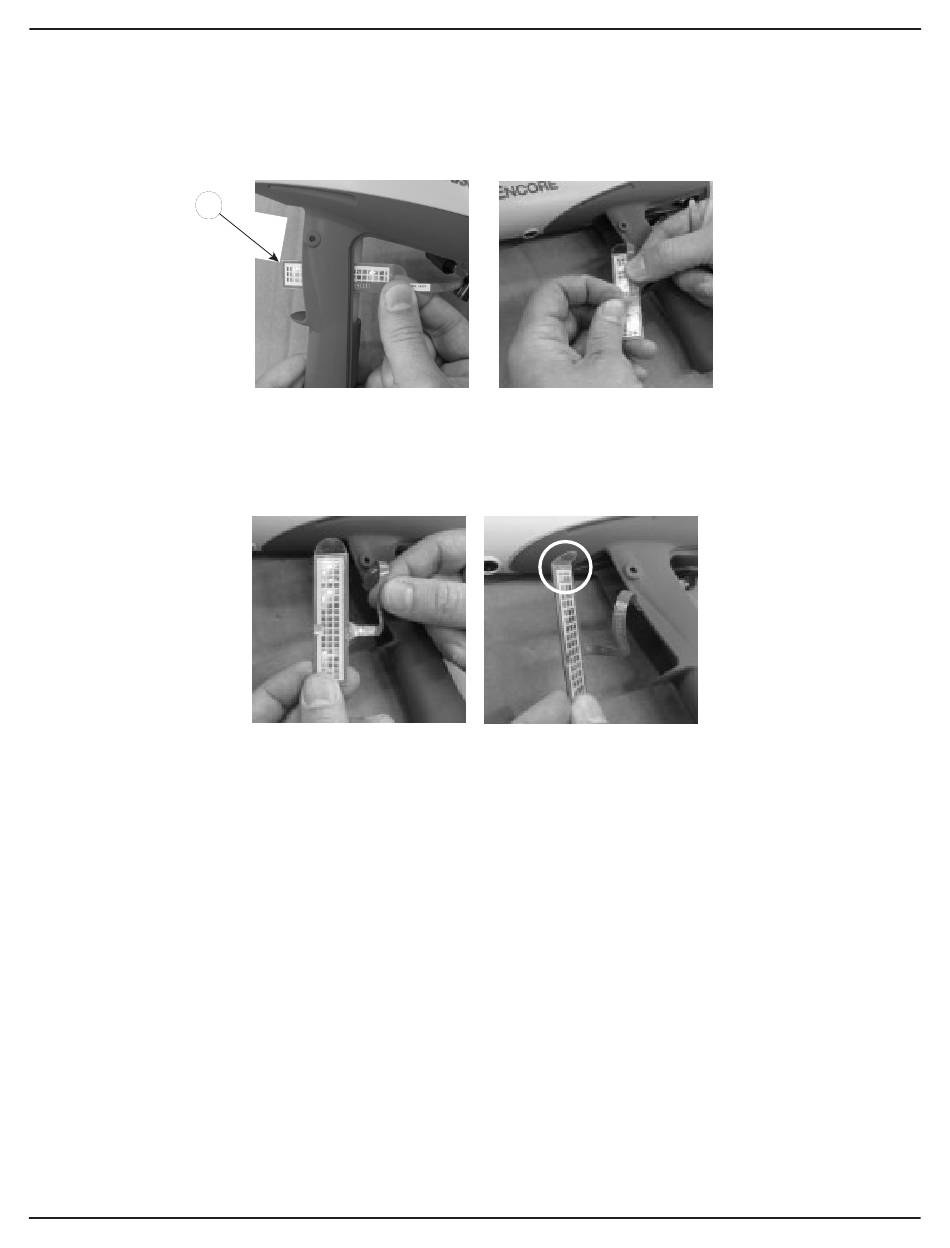

Figure 19 Installation de l'interrupteur à gâchette− Étapes 1 et 2
Figure 20 Installation de l'interrupteur à gâchette− Étape 3
1626659-01
Installation de l'interrupteur
1. Voir la figure 19. Orienter le nouvel interrupteur avec la grille à l'opposé du tube d'admission,
puis faire passer avec précaution l'extrémité inférieure carrée de l'interrupteur (23) autour du côté
gauche du tube d'admission et à travers la fente de l'encoche de la gâchette.
2. Retirer le petit morceau de ruban adhésif qui maintient le câble plat contre l'interrupteur.
3. Voir la figure 20. Redressez le câble plat, puis pliez la languette de traction située en haut de
l'interrupteur de manière à ce qu'elle soit perpendiculaire à l'interrupteur.
