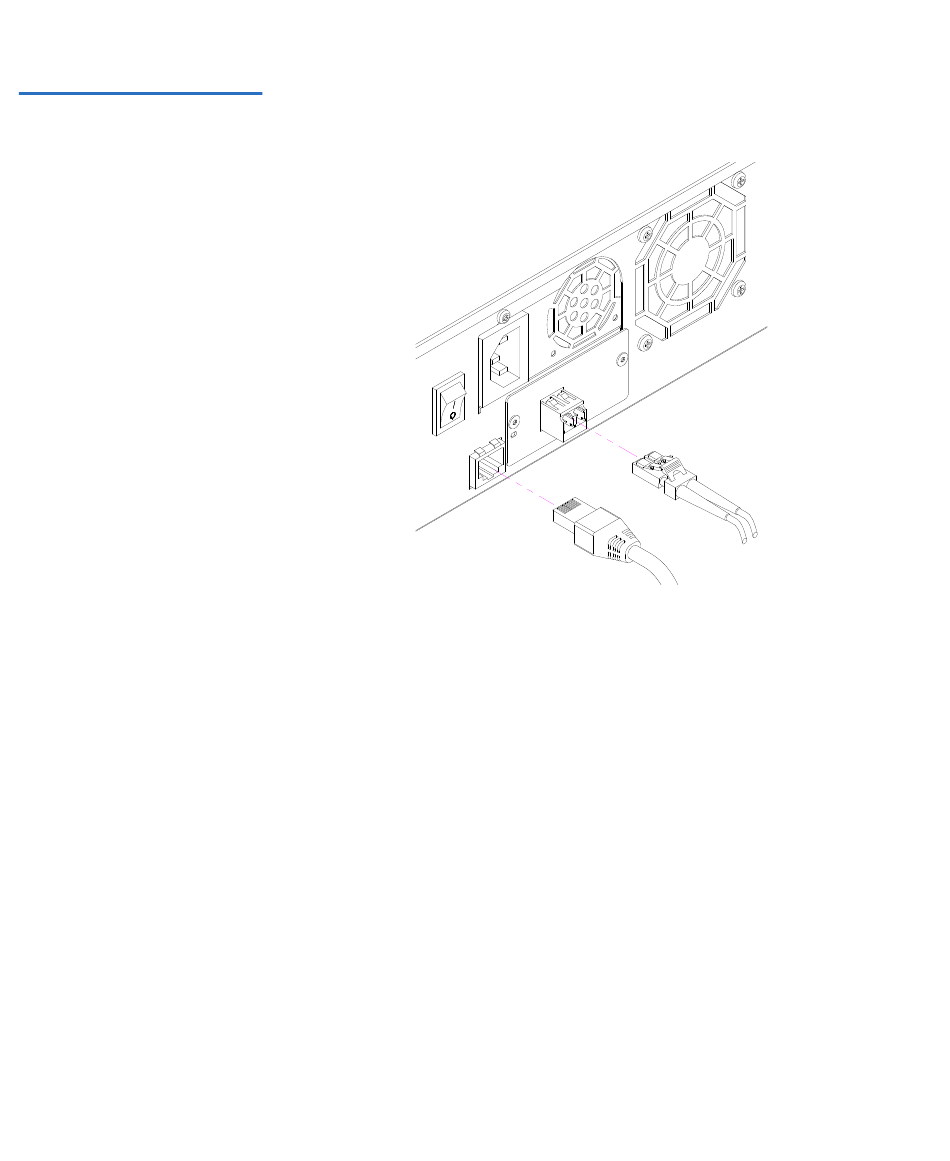

Figure 4 Connecteurs de câble
(lecteur de bande Fibre
Channel)
Guide d'utilisation de l'autochargeur Quantum SuperLoader 3
Câble Ethernet
Raccordez l'autre extrémité du câble Fibre Channel à l'hôte Fibre
2
Channel.
Raccordez une extrémité du câble Ethernet au port Ethernet situé sur le
3
panneau arrière de l'autochargeur pour assurer la télégestion.
Raccordez l'autre extrémité du câble Ethernet au port ou routeur de
4
votre réseau hôte.
Raccordez le connecteur femelle du câble d'alimentation au connecteur
5
d'alimentation situé sur le panneau arrière de l'autochargeur (voir
figure 2).
Branchez le câble d'alimentation dans la prise reliée à la terre la plus
6
proche.
Allumez l'autochargeur en mettant l'interrupteur d'alimentation situé
7
sur le panneau arrière en position
périphériques que vous aviez éteints précédemment. Vérifiez l'écran
LCD pour vous assurer que l'autochargeur est alimenté. Si ce n'est pas
le cas, vérifiez les connexions électriques et votre source
d'alimentation.
Chapitre 2 Installation et configuration
Branchement des câbles
Câble Fibre Channel
. Allumez les autres
On (Marche)
19
