CONNEXIONS :
CONNEXIONS ÉLECTRIQUES :
L'Obsidian Control Systems Netron EP1 est alimenté via USB-C ou POE.
CONNEXIONS DMX :

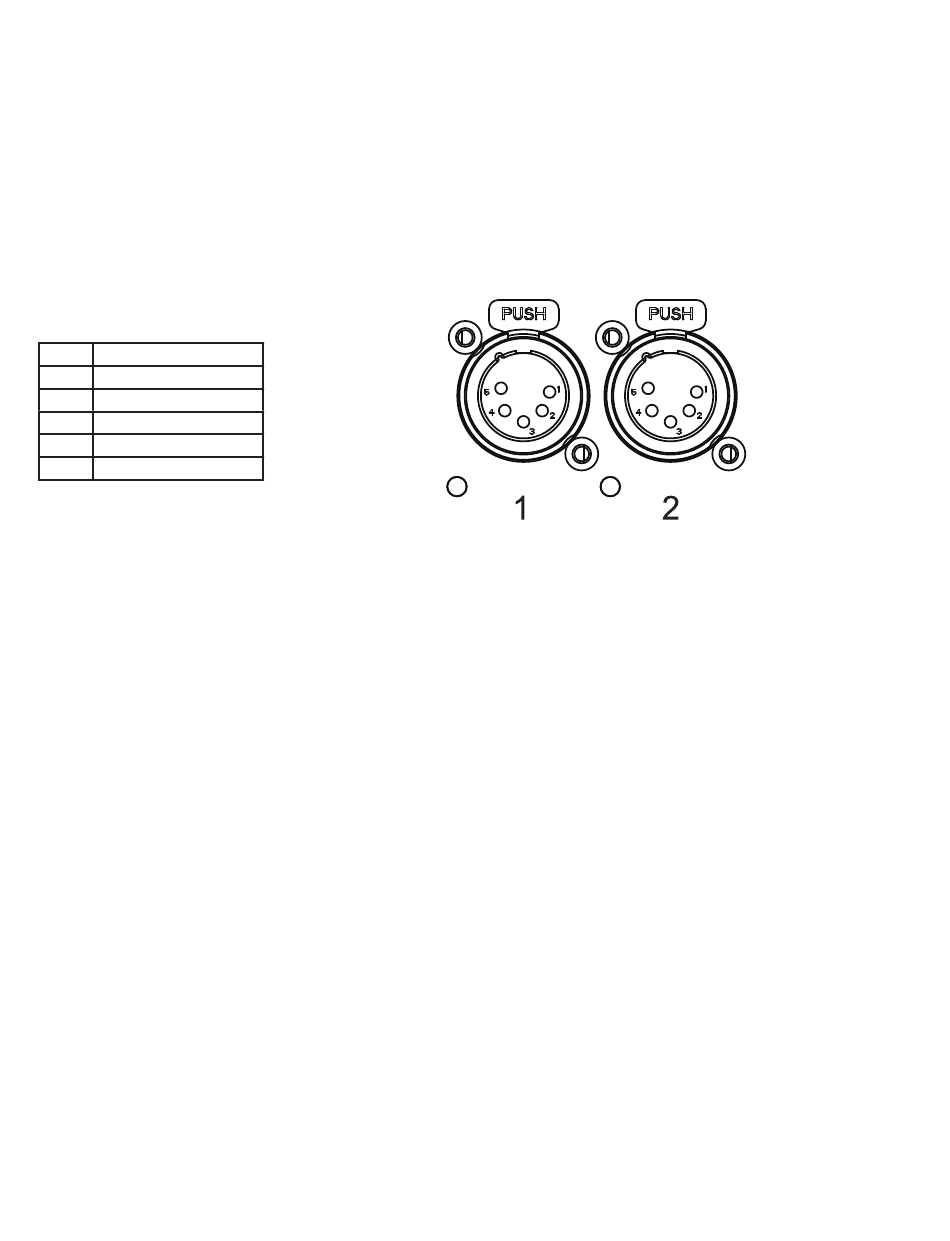

Toutes les connexions de sortie DMX sont des XLR femelles à 5 broches ; le brochage de toutes
les prises est la broche 1 pour le blindage, la broche 2 pour le froid (-) et la broche 3 pour le chaud
(+). Les broches 4 et 5 ne sont pas utilisées. Connectez soigneusement les câbles DMX aux ports
respectifs. Pour éviter d'endommager les ports DMX, fournissez un serre-câble et un support. Évitez
de connecter les Snakes FOH directement aux ports.
Pin
Connection
1
Com
2
Données -
3
Donnés +
4
Pas connecté
5
Pas connecté
CONNEXION DE DONNÉES ETHERNET
Le câble Ethernet est connecté sur le côté de l'appareil EP2. Cet appareil ne peut pas être connecté en
guirlande. Bien qu'il s'agisse d'un connecteur Ethernet RJ45 verrouillable et que l'utilisation de câbles
Ethernet RJ45 verrouillables soit recommandée, n'importe quel connecteur RJ45 convient.
La connexion Ethernet permet également de connecter un ordinateur à l'EP2 pour une configuration à
distance via un navigateur Web. Pour accéder à l'interface Web, il suffit de saisir l'adresse IP affichée à
l'écran dans n'importe quel navigateur Web connecté à l'appareil. Vous trouverez des informations sur
l'accès Web à partir de la page 14 de ce manuel.
6
