Remplacement de la barrière de composant
Repose du couvercle de la source de courant
1. En prenant soin de ne pas pincer les fils, faire glisser le couvercle sur la source de courant. Aligner les bords
inférieurs avec les rails, puis aligner la fente sur le dessus du couvercle avec la languette située sur le panneau avant
de sorte que les fentes du couvercle soient en face du ventilateur.
Encoche du couvercle
1
2 Panneau avant
2. Réaligner le panneau avant avec la source de courant.
3. Réaligner le panneau arrière avec la source de courant, en s'assurant que le trou du collier de mise à la terre est
aligné sur les trous de vis du panneau et de la source de courant.
4. Positionner la poignée sur les orifices de la partie supérieure du couvercle, puis les extrémités de la poignée sous les
bords des panneaux.
5. Remettre en place les deux vis qui fixent le couvercle et la poignée en les serrant à un couple de 23,0 kg cm.
6. Rebrancher l'alimentation en gaz et le cordon d'alimentation, puis régler l'interrupteur d'alimentation sur
marche (ON) (I).
10

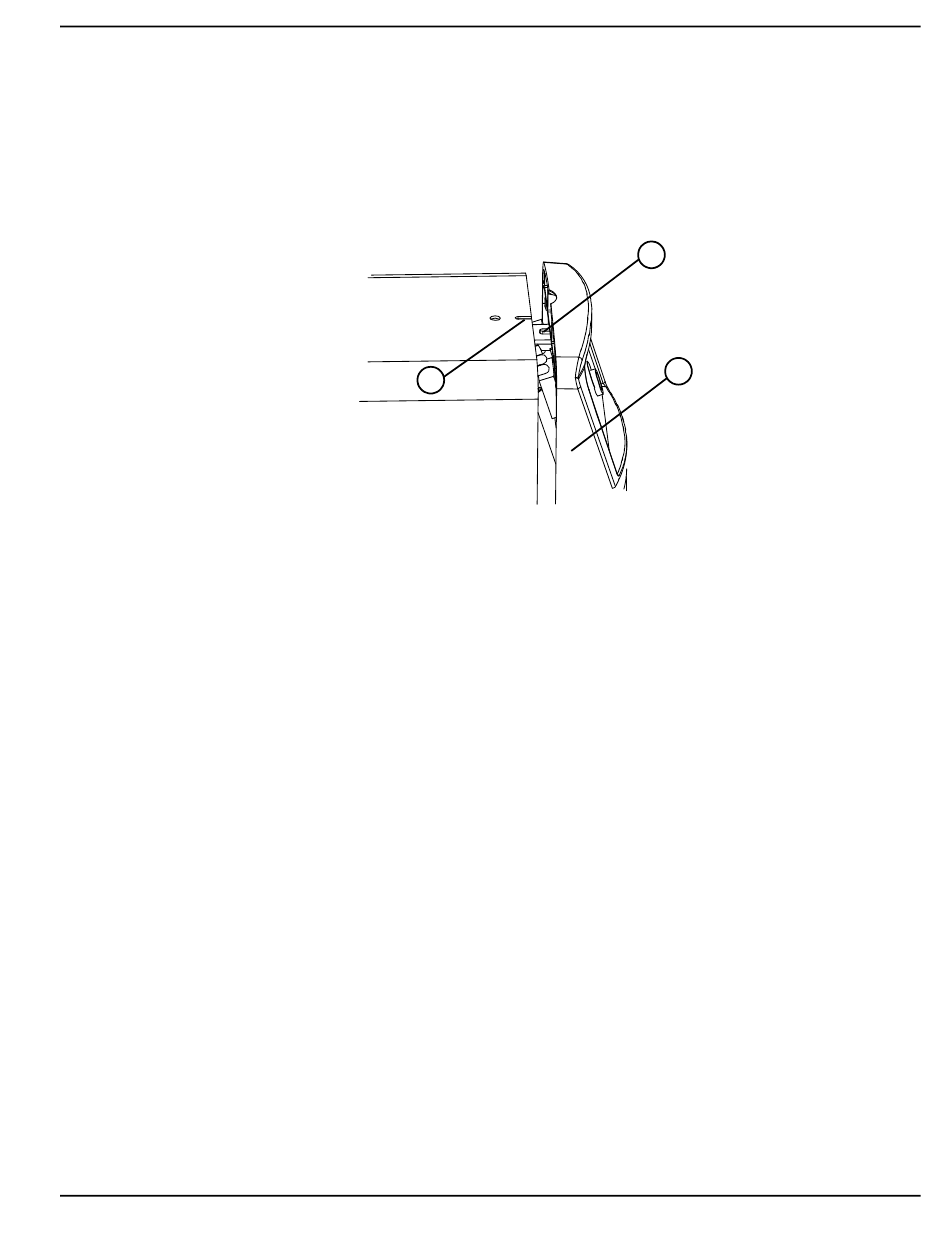

Figure 8
1
3
Powermax30/Powermax30 XP Bulletin de service sur le terrain 805310
3
2
Languette
