Exécution des mesures

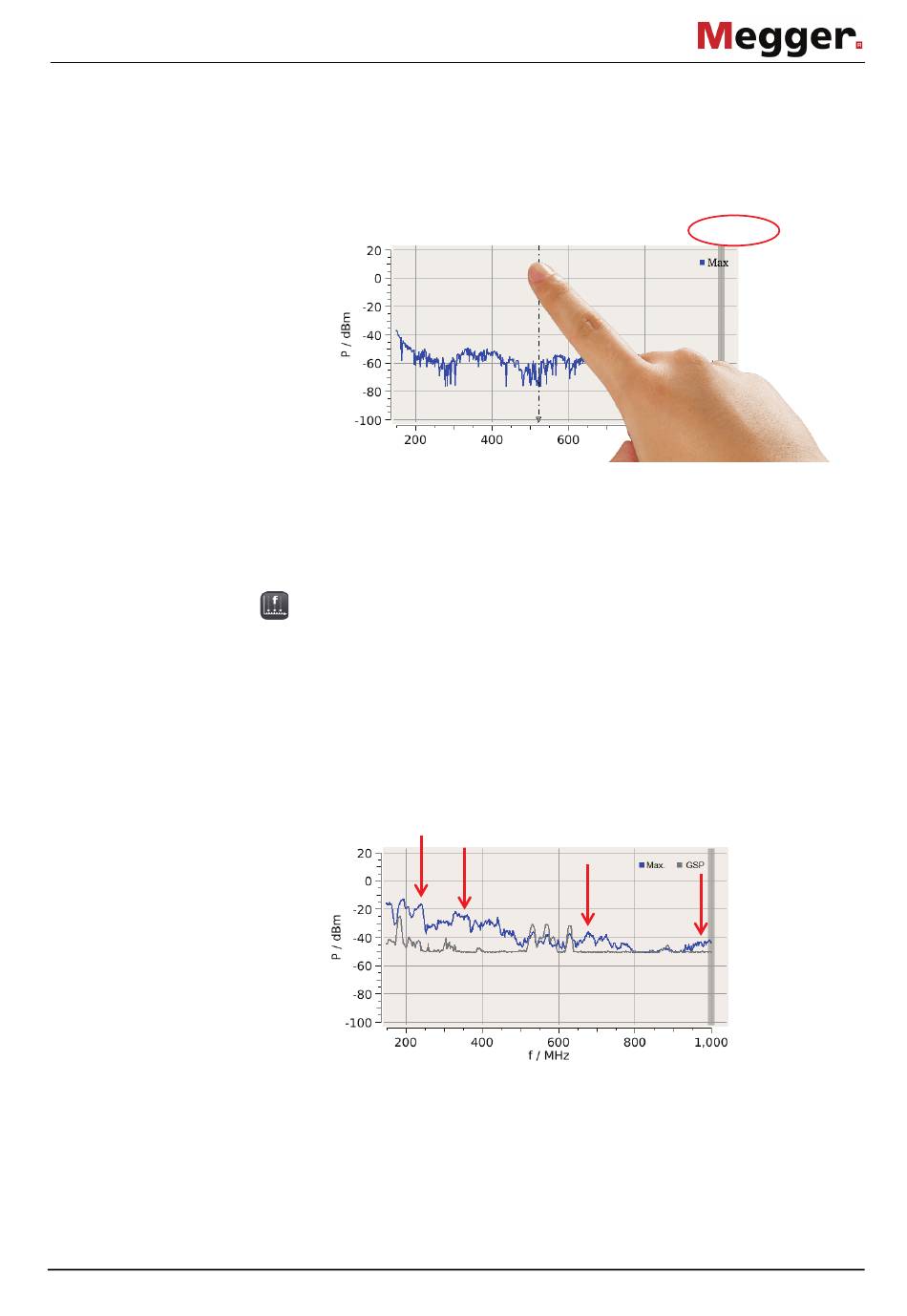

Si l'analyse du spectre détecte une fréquence douteuse pour laquelle des différences de
Marquage des
niveau indiquent de potentielles décharges partielles, il suffit de toucher cette fréquence
fréquences
pour lui attribuer un marquage. La fréquence ainsi marquée est alors affichée en tant
que Fréq1 dans l'en-tête et est automatiquement paramétrée quand vous passez au
mode Domaine Temporel.
Mode : UHF
Durée : 20 min
Bande : 5 MHz
Fréq1 : 523MHz
En appuyant longuement sur une autre position, on peut placer jusqu'à 3 marqueurs
supplémentaires (Fréq2 ... Fréq4). Ils seront également disponibles pour une sélection
future et rapide pendant la mesure temporelle.
Une courte pression sur une position de l'écran permet de déplacer le marqueur actif
(ligne épaisse) dans cette position. La sélection du marqueur actif se fait depuis le
menu
(voir page suivante).
Pour déterminer les fréquences anormales, il est recommandé de comparer le spectre
Comparaison des
enregistré sur le coupleur UHF ou à proximité immédiate de l'objet à tester avec un
courbes
signal de référence. Ce spectre de référence peut être enregistré à l'avance à une
distance suffisante (>15 m) de l'objet à tester en utilisant l'antenne de référence fournie.
Si les deux spectres ne peuvent pas être enregistrés simultanément en raison des
conditions environnementales de la zone, il est recommandé de procéder à un
enregistrement séquentiel. Les courbes enregistrées peuvent être enregistrées dans la
mémoire interne et peuvent être consultées (voir page 24) à tout moment à des fins de
comparaison.
L'exemple de diagramme ci-dessus montre la comparaison d'un niveau de bruit de fond
enregistré (courbe GSP) avec le spectre mesuré sur l'objet à mesurer. Le diagramme
montre quelques fréquences avec des pics de niveau anormaux (flèches rouges) qui
doivent être marqués et analysés précisément dans le domaine temporel.
25
