Fixation mécanique
Le contrôleur de vide NBC 800 peut être monté sur un support (diamètre max. 13 mm) à l'aide de l'élément de
fixation qui se trouve au verso. Autres types de fixations sur demande.
 Fixation dans systèmes LABOPORT
2.3. Connexions électriques
 Réseau électrique : la prise femelle se trouve au verso de l'appareil.

Vanne pour eau de refroidissement et vanne de casse vide : les raccordements peuvent être effectués par
la prise arrière ou la prise de côté (6 pôles).

Brancher la fiche de contact dans une prise conforme aux normes en vigueur.

Connexions électriques des systèmes LABOPORT

2.4. Connexions pneumatiques

 Le raccordement pneumatique s'effectue au niveau de l'électrovanne (diamètre intérieur du tuyau 10 mm).

Connexions pneumatiques des systèmes LABOPORT
2.5. Mise sous tension et arrêt
 La mise sous tension et l'arrêt du contrôleur de vide s'effectuent par l'interrupteur de réseau sur le côté du
boîtier.
2.6. Explication des éléments d'affichage et de commande (voir Fig. 2)
(1) « mode » :
Affichage du mode de fonctionnement.

OFF : aucun mode de fonctionnement sélectionné.

A1 : mode automatique (voir chapitre 6).
 boiling point – point de distillation (voir chapitre 6).
BP :

H1 : mode manuel 1 (voir chapitre 3).

H2 : mode manuel 2 (voir chapitre 3) avec démarrage en douceur (version NBC800 uniquement)

PU : évacuation non régulée (voir chapitre 5.1).
(2) « setp » :
Affichage de la valeur de la pression de consigne.
®
: consulter la notice d'emploi LABOPORT.

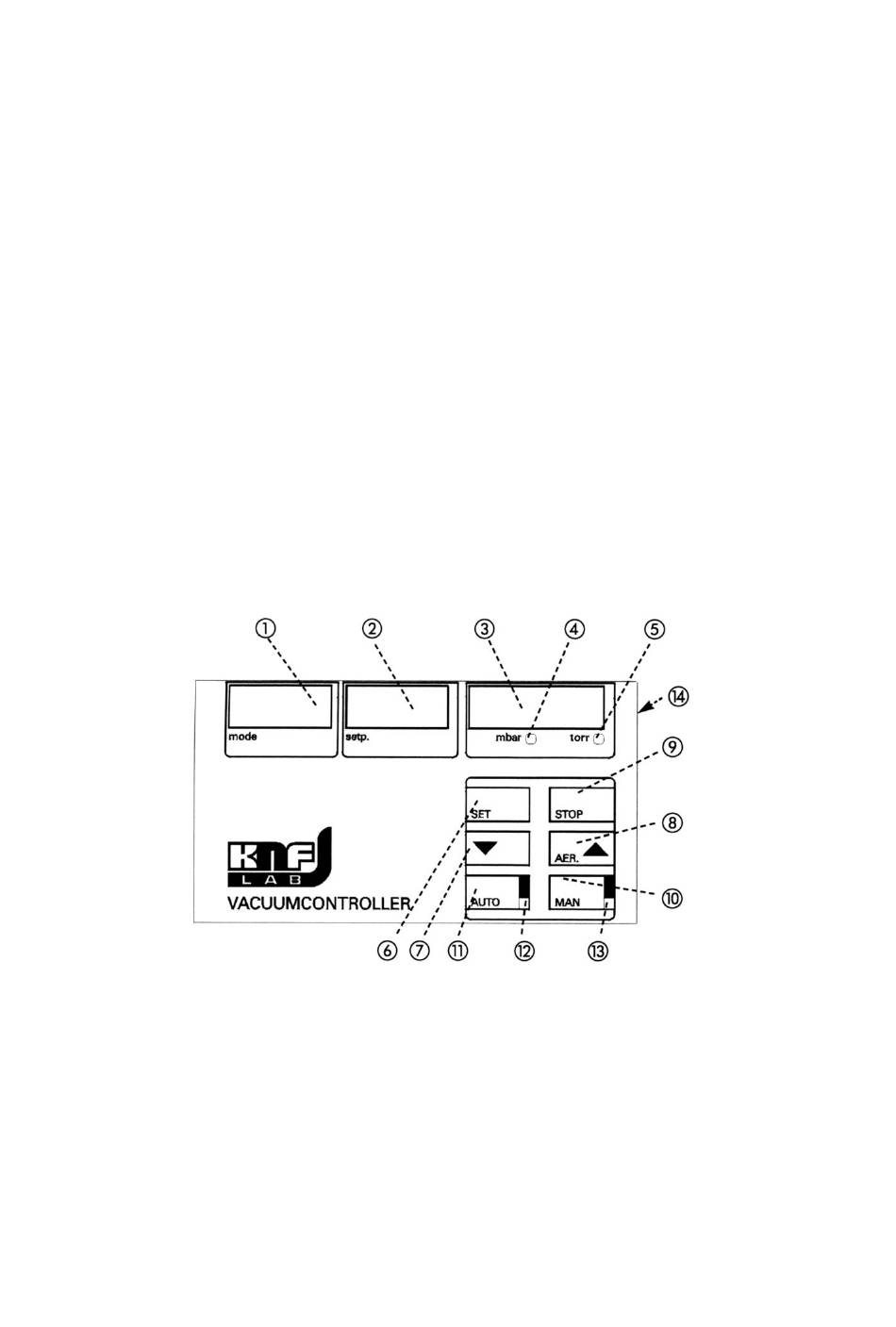

Fig. 2 : Eléments d'affichage et de commande
-4-
®
: consulter la notice d'emploi LABOPORT.
®
: consulter la notice d'emploi LABOPORT.
